WATEC Miniaturkameras für industrielle Anwendung, Tag-/Nacht & Farbe

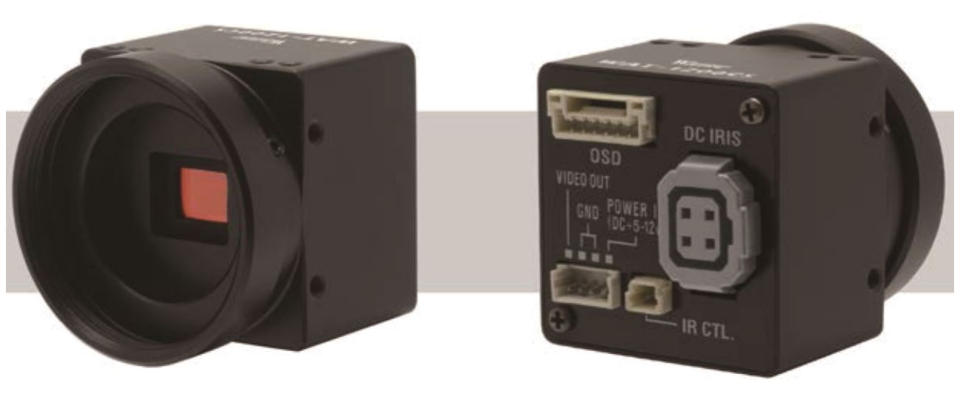

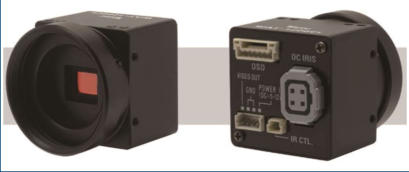

WAT-1200CS
Aufnahmesensor:
Videonorm:
Aktive Bildelemente:
Videoausgang:
Auflösung:
Objektivanschluss:
Blendensteuerung:
IR-Sperrfilter:
Lichtempfindlichkeit:
Sense-up (Bildintegration):
Digitaler Zoom:
Gegenlichtkompensation:
Bildverbesserung:
Privatzonenmaskierung:
OSD Menu:
Spannungsversorgung:
Stromaufnahme:
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt englisch:
1/3.2“ BSI CMOS image sensor
PAL (Optional NTSC)
1280(H) x 924(V)
1 Vss / 75 Ohm (BNC)
>750 lines (Center)
CS Mount
DC-Iris
mechanisch (ICR)
0.002 lx F1.2 (AGC=54dB)
Nein
Ja, schaltbar (16-fach)
WDR, BLC, HLC, Defog
2D-DNR
Ja, 16 Zonen
Über optionalen OSD-Controller
DC+5V - 12V
0.6W/120mA(DC+5V), 0.72W/60mA(DC+12V
-10 °C bis +50 °C
L: 30 mm x B: 26 mm x H: 26 mm
22 g

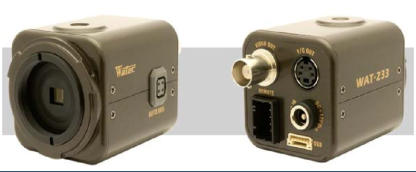

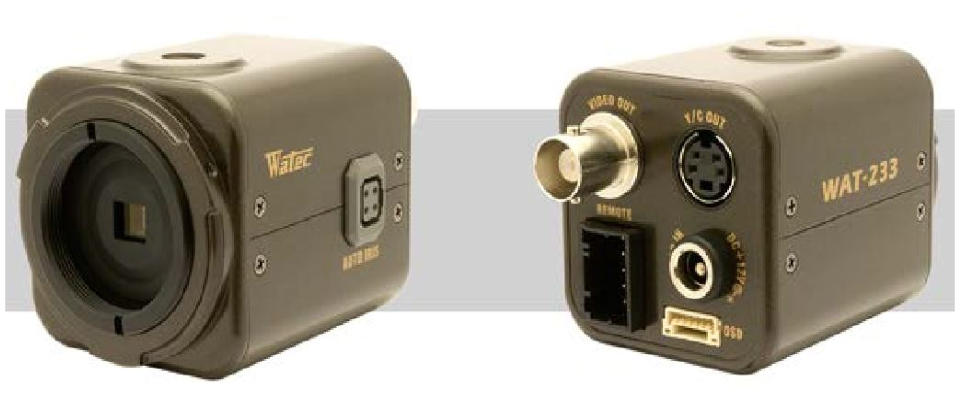

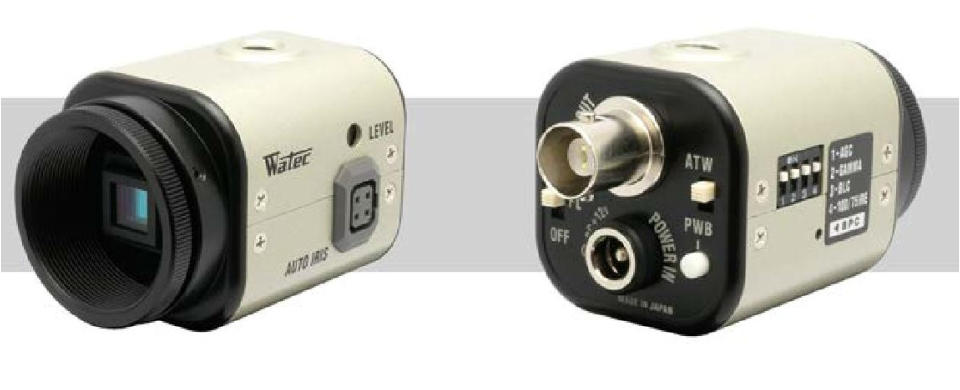

WAT-233
Aufnahmesensor:
Videonorm:
Aktive Bildelemente:
Videoausgang:
Auflösung:
Objektivanschluss:
Blendensteuerung:
IR-Sperrfilter:
Lichtempfindlichkeit:
Sense-up (Bildintegration):
Digitaler Zoom:
Gegenlichtkompensation:
Bildverbesserung:
Privatzonenmaskierung:
OSD Menu:
Spannungsversorgung:
Stromaufnahme:
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt englisch:
1/3.2“ BSI CMOS image sensor
PAL (Optional NTSC)
1280(H) x 924(V)
1 Vss / 75 Ohm (BNC), Y: 1.0V(p-p), C: 0.3V(p-p) 75Ω
>650 lines (Center)
CS Mount
DC & Video-Iris
mechanisch (ICR)
0.01 lx F1.2 (AGC=ON, Shutter=OFF, NR=ON, γ=0.45)
x2 ~ x256
Ja, schaltbar (2-256-fach)
WDR, BLC, HLC
3D-DNR
Ja, 15 Zonen
Über OSD-Controller RC-01 (Im Lieferumfang)
DC+12V±10%
1.62W (135mA)
-10 °C bis +50 °C
L: 67 mm x B: 42 mm x H: 42 mm
150 g

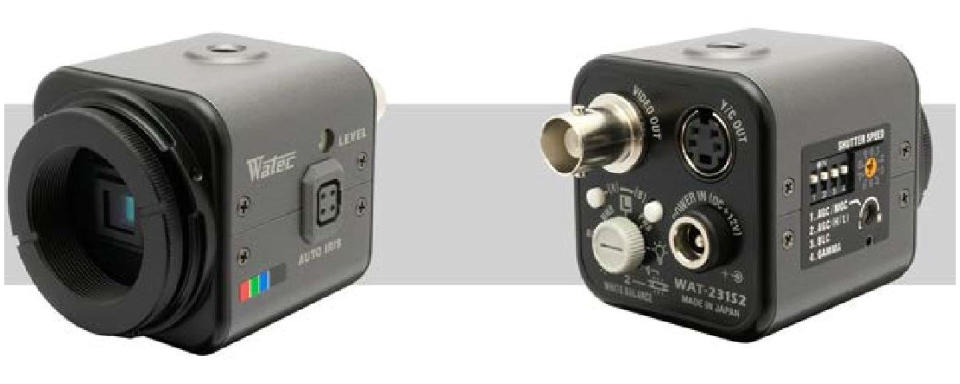

WAT-231S2
Aufnahmesensor:
Videonorm:
Aktive Bildelemente:
Videoausgang:
Auflösung:
Objektivanschluss:
Blendensteuerung:
IR-Sperrfilter:
Lichtempfindlichkeit:
Sense-up (Bildintegration):
Digitaler Zoom:
Gegenlichtkompensation:
Bildverbesserung:
Privatzonenmaskierung:
OSD Menu:
Spannungsversorgung:
Stromaufnahme:
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt englisch:
1/3“ interline transfer CCD image sensor
PAL (Optional NTSC)
752(H) x 582(V)
1 Vss / 75 Ohm (BNC), Y: 1.0V(p-p), C: 0.3V(p-p) 75Ω
>540 lines (Center)
CS Mount
DC & Video-Iris (Autoselect)
Nein
0.02 lx F1.2 (AGC=ON)γ=0.45)
Nein
Nein
BLC
Nein
Nein
Nein
DC+12V±10%
1.92W (160mA)
-10 °C bis +50 °C
L: 64 mm x B: 42 mm x H: 42 mm
140 g

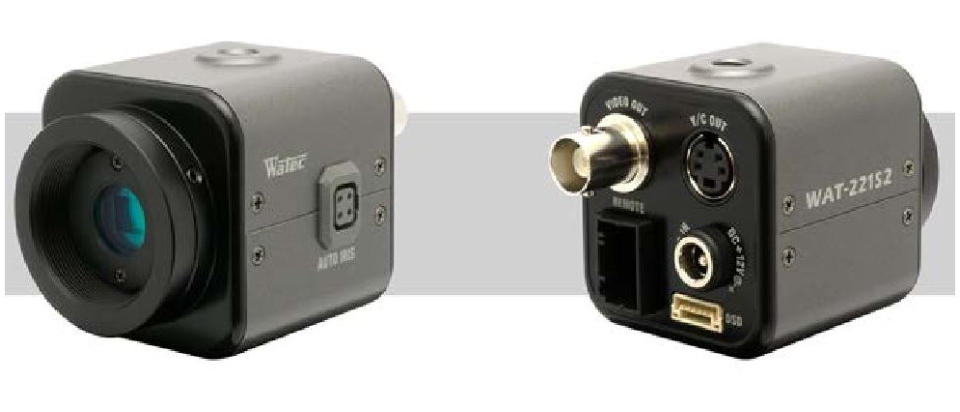

WAT-221S2
Aufnahmesensor:
Videonorm:
Aktive Bildelemente:
Videoausgang:
Auflösung:
Objektivanschluss:
Blendensteuerung:
IR-Sperrfilter:
Lichtempfindlichkeit:
Sense-up (Bildintegration):
Digitaler Zoom:
Gegenlichtkompensation:
Bildverbesserung:
Privatzonenmaskierung:
OSD Menu:
Spannungsversorgung:
Stromaufnahme:
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt englisch:
½“ interline transfer CCD image sensor
PAL (Optional NTSC)
752(H) x 582(V)
1 Vss / 75 Ohm (BNC), Y: 1.0V(p-p), C: 0.3V(p-p) 75Ω
>550 lines (Center)
CS Mount
DC & Video-Iris (Autoselect)
Nein
0.006 lx F1.2 (AGC=ON, Shutter=OFF, NR=ON, γ=0.45)
x2 ~ x256
Ja, schaltbar (2-256-fach)
D-WDR, BLC, HLC, Defog
3D-DNR
Ja, 4 Zonen
Über OSD-Controller (Im Lieferumfang)
DC+12V±10%
1.32W (110mA)
-10 °C bis +50 °C
L: 64 mm x B: 42 mm x H: 42 mm
150 g
WAT-250D2 (END OF LIFE)
Aufnahmesensor:
Videonorm:
Aktive Bildelemente:
Videoausgang:
Auflösung:
Objektivanschluss:
Blendensteuerung:
Lichtempfindlichkeit:
Gegenlichtkompensation:
Spannungsversorgung:
Stromaufnahme:
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt englisch:
1/3“ interline transfer CCD image sensor
PAL (Optional NTSC)
752(H) x 582(V)
Composite video, 1.0 V(p-p), 75Ω (Unbalanced) 75Ω
>540 lines (Center)
CS Mount
DC & Video-Iris (Autoselect)
0.02 lx F1.2 (AGC=ON)γ=0.45)
BLC
DC+12V±10%
1.74W (145mA
-10 °C bis +50 °C
L: 63 mm x B: 34 mm x H: 34 mm
86 g

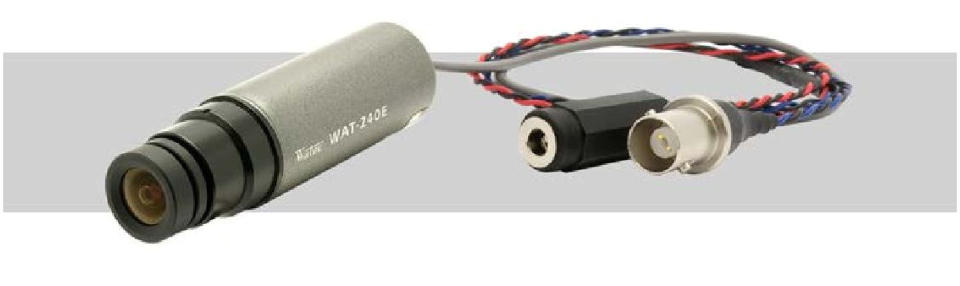

WAT-240E/CB (mit 8 Objektivoptionen)
Aufnahmesensor:
Videonorm:
Aktive Bildelemente:
Videoausgang:
Auflösung:
Objektivanschluss:
Lichtempfindlichkeit:
Spannungsversorgung:
Stromaufnahme:
Anschluss DC&Video:
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Verfügbare mit Objektiv:
Optionaler Adapter:
Datenblatt englisch:
¼“ CMOS image sensor
PAL (Optional NTSC)
648(H) x 488(V)
Composite video, 1.0 V(p-p), 75Ω (Unbalanced)
>480 lines (Center)
M12 P=0.5
0.3lx F2.0 (AGC ON=42dB)
DC+5V - 6V
0.66W / 110mA (6V)
2.1mm DC Kupplung, BNC-Buchse, 60cm Kabel
-10 °C bis +50 °C
Ø
: 18 mm x L: 54.6
33 g
Glas 1.9mm, 2.5mm, 3.8mm, 6mm, 8mm, 12mm, 25mm
Pinhole 3.7mm
WAT-H002 (Ringhalter zu ¼“ Gewinde)
P-Version :

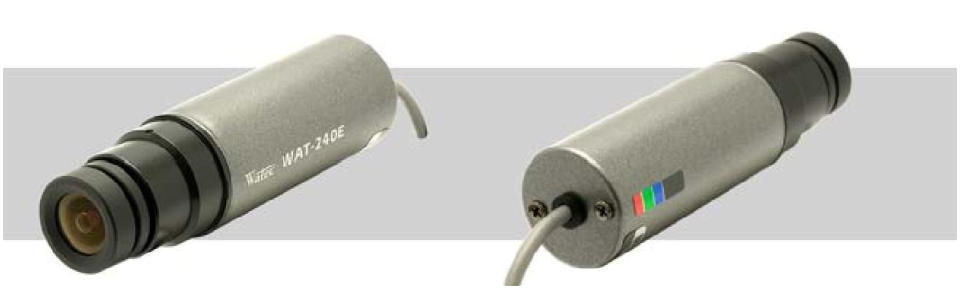

WAT-240E (mit 8 Objektivoptionen)
Aufnahmesensor:
Videonorm:
Aktive Bildelemente:
Videoausgang:
Auflösung:
Objektivanschluss:
Lichtempfindlichkeit:
Spannungsversorgung:
Stromaufnahme:
Anschluss DC&Video:
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Verfügbare mit Objektiv:
Optionaler Adapter:
Datenblatt englisch:
¼“ CMOS image sensor
PAL (Optional NTSC)
648(H) x 488(V)
Composite video, 1.0 V(p-p), 75Ω (Unbalanced)
>480 lines (Center)
M12 P=0.5
0.3lx F2.0 (AGC ON=42dB)
DC+5V - 6V
0.66W / 110mA (6V)
Kabelschwänze 33cm
-10 °C bis +50 °C
Ø
: 18 mm x L: 54.6
23 g
Glas 1.9mm, 2.5mm, 3.8mm, 6mm, 8mm, 12mm, 25mm
Pinhole 3.7mm
WAT-H002 (Ringhalter zu ¼“ Gewinde)
P-Version :
WATEC Miniaturkameras

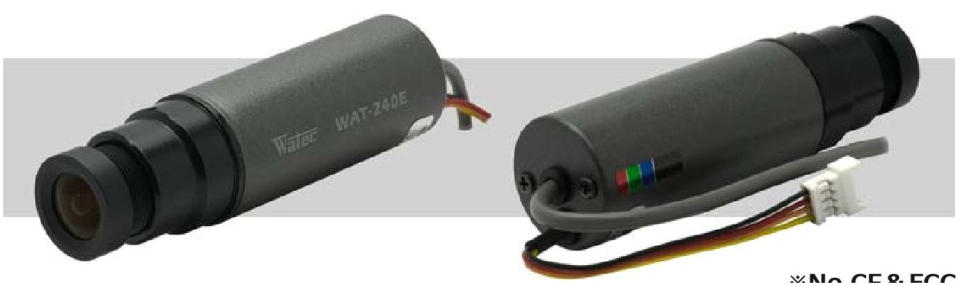

WAT-240E/FS (mit 8 Objektivoptionen)
Aufnahmesensor:
Videonorm:
Aktive Bildelemente:
Videoausgang:
Auflösung:
Objektivanschluss:
Lichtempfindlichkeit:
Spannungsversorgung:
Stromaufnahme:
Anschluss DC&Video:
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Verfügbare mit Objektiv:
Optionaler Adapter:
Funktionscontroller:
Datenblatt englisch:
¼“ CMOS image sensor
PAL (Optional NTSC)
648(H) x 488(V)
Composite video, 1.0 V(p-p), 75Ω (Unbalanced)
>480 lines (Center)
M12 P=0.5
0.3lx F2.0 (AGC ON=42dB)
DC+5V - 6V
0.66W / 110mA (6V)
Kabelschwänze 33cm
-10 °C bis +50 °C
Ø
: 18 mm x L: 54.6
26 g
Glas 1.9mm, 2.5mm, 3.8mm, 6mm, 8mm, 12mm, 25mm
Pinhole 3.7mm
WAT-H002 (Ringhalter zu ¼“ Gewinde)
Optional AVM-USB2 Adapter zu PC
P-Version :
WAT-230V2/CS
Aufnahmesensor:
Videonorm:
Aktive Bildelemente:
Videoausgang:
Auflösung:
Objektivanschluss:
Blendensteuerung:
Lichtempfindlichkeit:
Gegenlichtkompensation:
Bildverbesserung:
Privatzonenmaskierung:
OSD Menu:
Spannungsversorgung:
Stromaufnahme:
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Optionaler Adapter:
Datenblatt englisch:
¼“ interline transfer CCD image sensor
PAL (Optional NTSC)
976(H) x 582(V)
1 Vss / 75 Ohm (BNC)
>650 lines (Center)
CS Mount
Manuell
0.05 lx F1.2
BLC / HLC
2D-DNR
ja, 8 Zonen
über optionalen OSD-Controller RC-01
DC+5V - +12V
0.775W/155mA (DC+5V), 0.75W/125mA (DC+6V),
0.78W/65mA (DC+12V)
-10 °C bis +50 °C
L: 29.4 mm x B: 29.4 mm x H: 18.6 mm
28 g
WAT-B001 (Halterung zu ¼“ Gewinde)

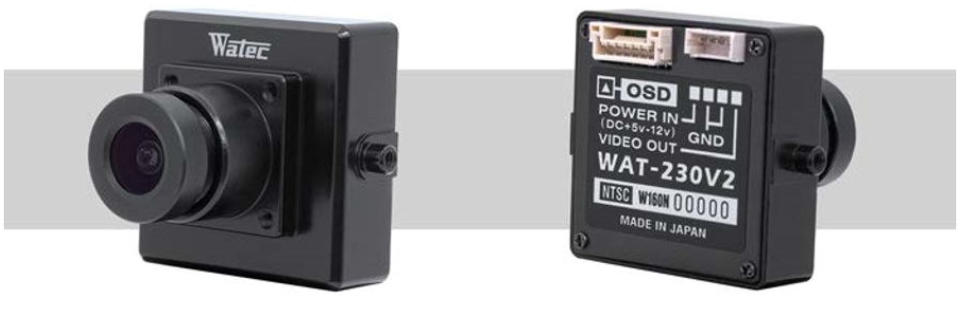

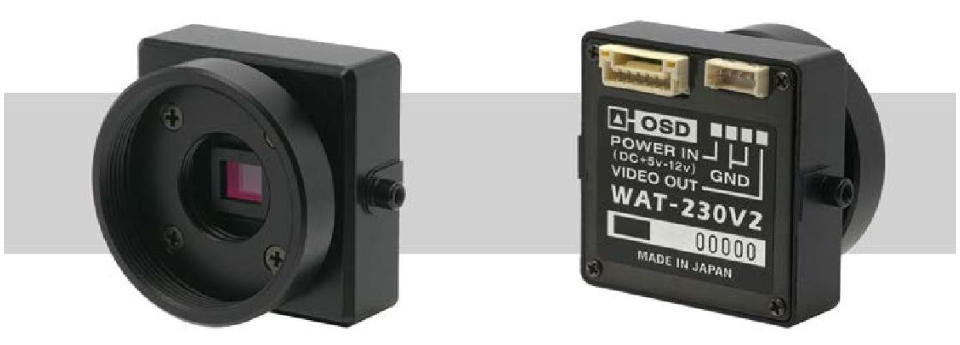

WAT-230V2 (mit 8 Objektivoptionen)
Aufnahmesensor:
Videonorm:
Aktive Bildelemente:
Videoausgang:
Auflösung:
Objektivanschluss:
Lichtempfindlichkeit:
Gegenlichtkompensation:
Bildverbesserung:
Privatzonenmaskierung:
OSD Menu:
Spannungsversorgung:
Stromaufnahme:
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Verfügbare mit Objektiv:
Optionaler Adapter:
Datenblatt englisch:
¼“ interline transfer CCD image sensor
PAL (Optional NTSC)
976(H) x 582(V)
1 Vss / 75 Ohm (BNC)
>650 lines (Center)
M12 P=0.5
0.1 lx F1.8
BLC / HLC
2D-DNR
ja, 8 Zonen
über optionalen OSD-Controller RC-01
DC+5V - +12V
0.775W/155mA (DC+5V), 0.75W/125mA (DC+6V),
0.78W/65mA (DC+12V)
-10 °C bis +50 °C
L: 29.4 mm x B: 29.4 mm x H: 26 mm
35 g
Glas 1.9mm, 2.5mm, 2,9mm, 6mm, 8mm, 12mm, 25mm
Pinhole 3.7mm
WAT-B001 (Halterung zu ¼“ Gewinde)
P-Version :

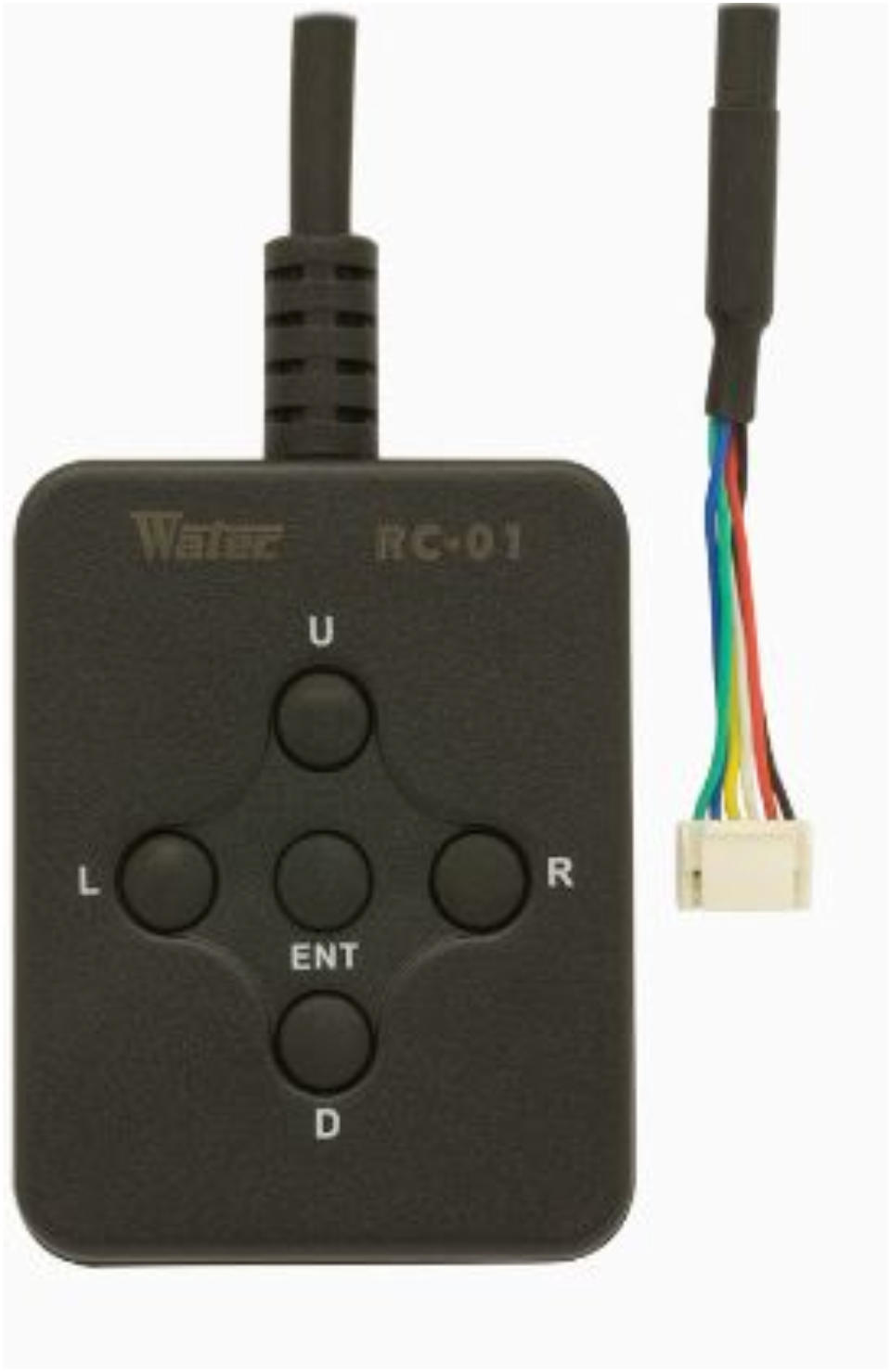

RC-01
OSD-Controller zu Kameras:
WAT-233, WAT-221S2, WAT-230V2,
W-03CDB3, W-04CDB3,
WAT-910HX/RC, WAT-910HX MBD,
WAT-910BD, WAT-1100MBD
Datenblatt englisch:

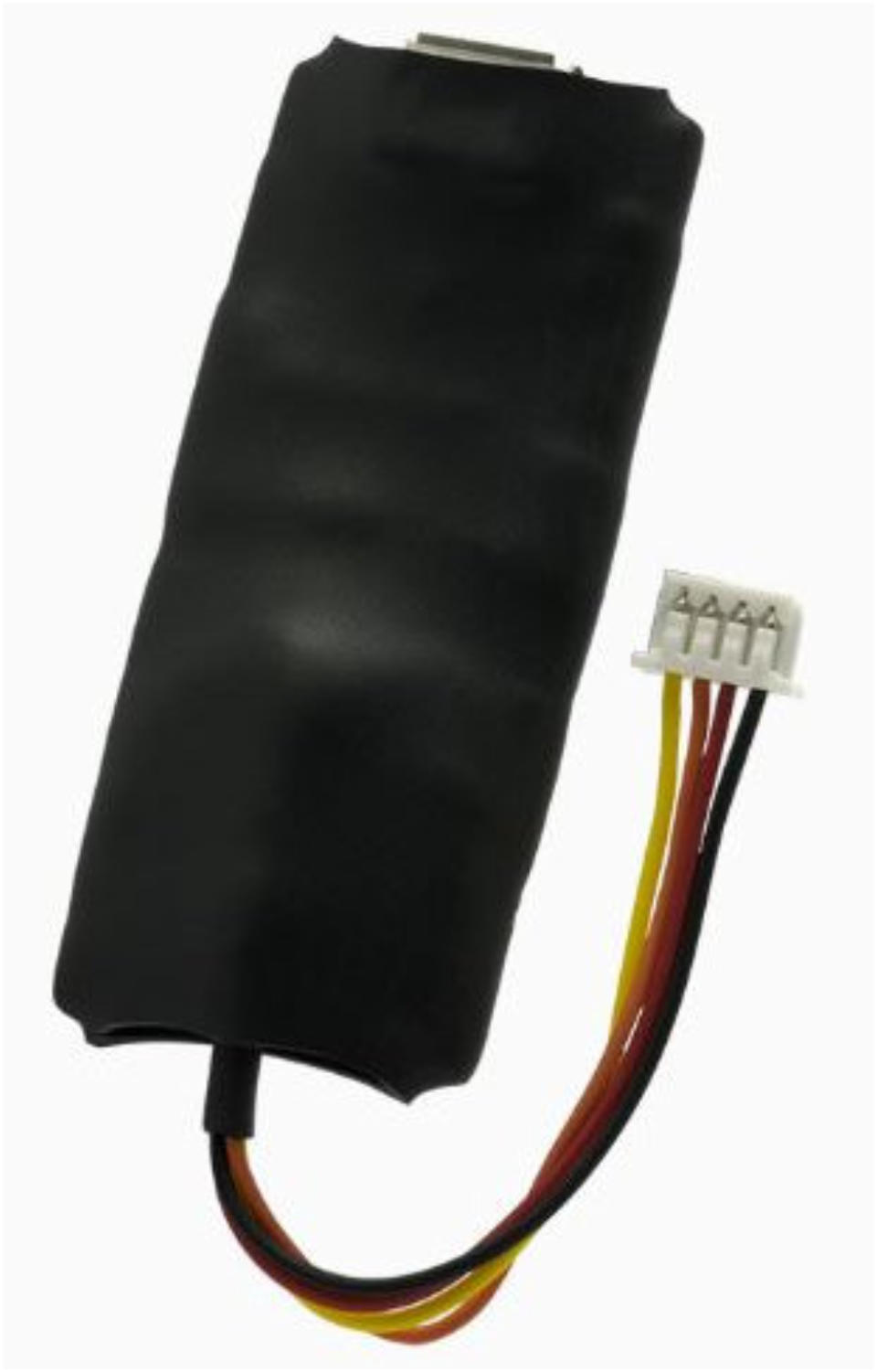

AVM-USB2
USB (Micro B) Adapter zur
Programmierung der
Kamera WAT-240E/FS
Datenblatt englisch:
WAT-230VIVID (Solange Vorrat)
Aufnahmesensor:
Videonorm:
Aktive Bildelemente:
Videoausgang:
Auflösung:
Objektivanschluss:
Lichtempfindlichkeit:
Gegenlichtkompensation:
Spannungsversorgung:
Stromaufnahme:
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Verfügbare mit Objektiv:
Optionaler Adapter:
Datenblatt:
¼“ interline transfer CCD image sensor
PAL (Optional NTSC)
752(H) x 582(V)
1 Vss / 75 Ohm (BNC)
>450 lines (Center)
M12 P=0.5
1.6 lx F2.0
BLC permanent Ein
DC+5.4V - +7V
160mA
-10 °C bis +50 °C
L: 29.4 mm x B: 29.4 mm x H: 26 mm
35 g
Glas 3.8mm, Pinhole 3.7mm
WAT-B001 (Halterung zu ¼“ Gewinde)
