lunaIP IP-Videosprechanlage über CAT/5 und 2-Draht
L-TS-5701
Aufnahmesensor:
Auflösung:
Blickwinkel:
Türöffner:
Alarm Ein-/ Ausgänge:
Spannungsversorgung:
Schutzart:
zul. Arbeitstemperatur:
Abmessungen:
Ausführung:
Gewicht:
Bedienungsanleitung
Datenblatt:
1/2.9“ 2 Megapixel CMOS Bild-Sensor
Aufzeichnung in 800(H) x 480(V) Pixel
168.6°(H)
12VDC Ausgang (30mA max. mit PoE,
600mA max. mit separater 12VDC Versorgung
1 x Sabotagekontakt
48 V DC (1 A)
2-Draht-Switch (L-SW-5700)
PoE (802.3af)
IP-65 Wetterschutz, IK07 Vandalismusschutz
-30 ... +60 °C (< 90% rel. Luftfeuchtigkeit)
96 mm x 130 mm x 28,5 mm (B x H x T)
Edelstahl
480g
L-TS-5711
Aufnahmesensor:
Auflösung:
Blickwinkel:
Türöffner:
Alarm Ein-/ Ausgänge:
Spannungsversorgung:
Schutzart:
zul. Arbeitstemperatur:
Abmessungen:
Ausführung:
Gewicht:
Bedienungsanleitung
Datenblatt:
1/2.9“ 2 Megapixel CMOS Bild-Sensor
Aufzeichnung in 800(H) x 480(V) Pixel
168.6°(H)
12VDC Ausgang (30mA max. mit PoE,
600mA max. mit separater 12VDC Versorgung
1 x Sabotagekontakt
48 V DC (1 A)
2-Draht-Switch (L-SW-5700)
PoE (802.3af)
IP-65 Wetterschutz, IK07 Vandalismusschutz
-30 ... +60 °C (< 90% rel. Luftfeuchtigkeit)
100 mm x 100 mm x 49,35 mm (B x H x T)
Aluminium
350g

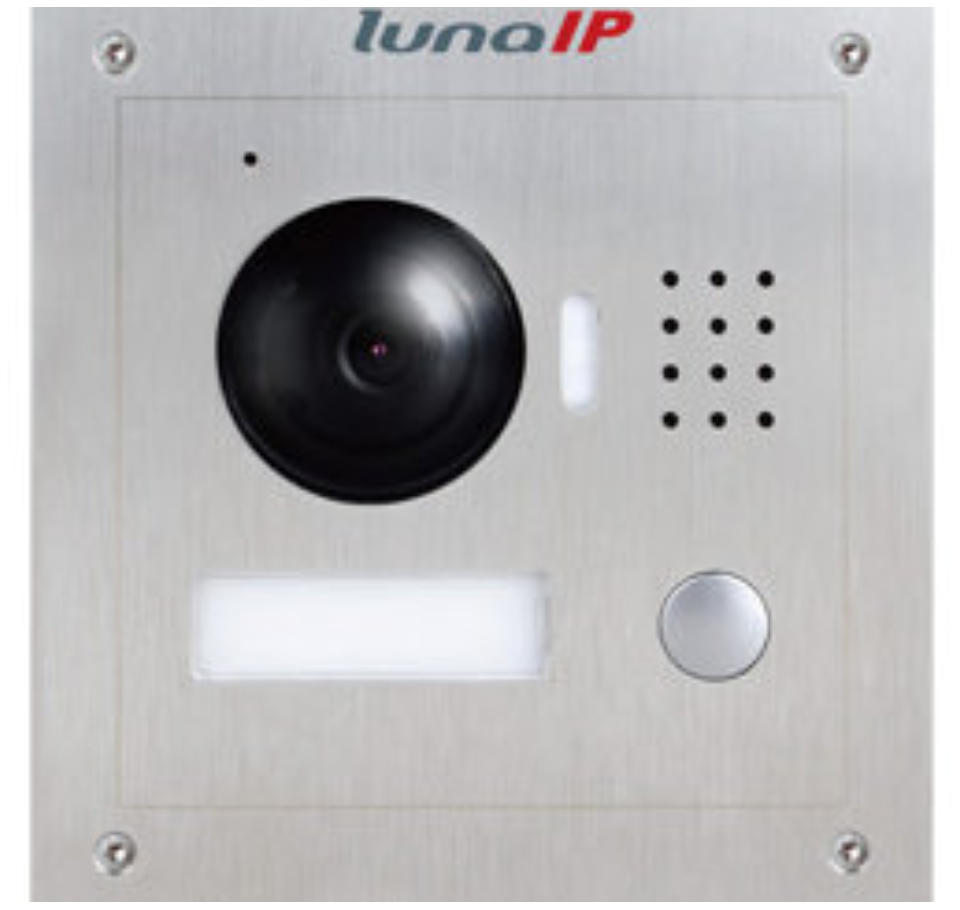

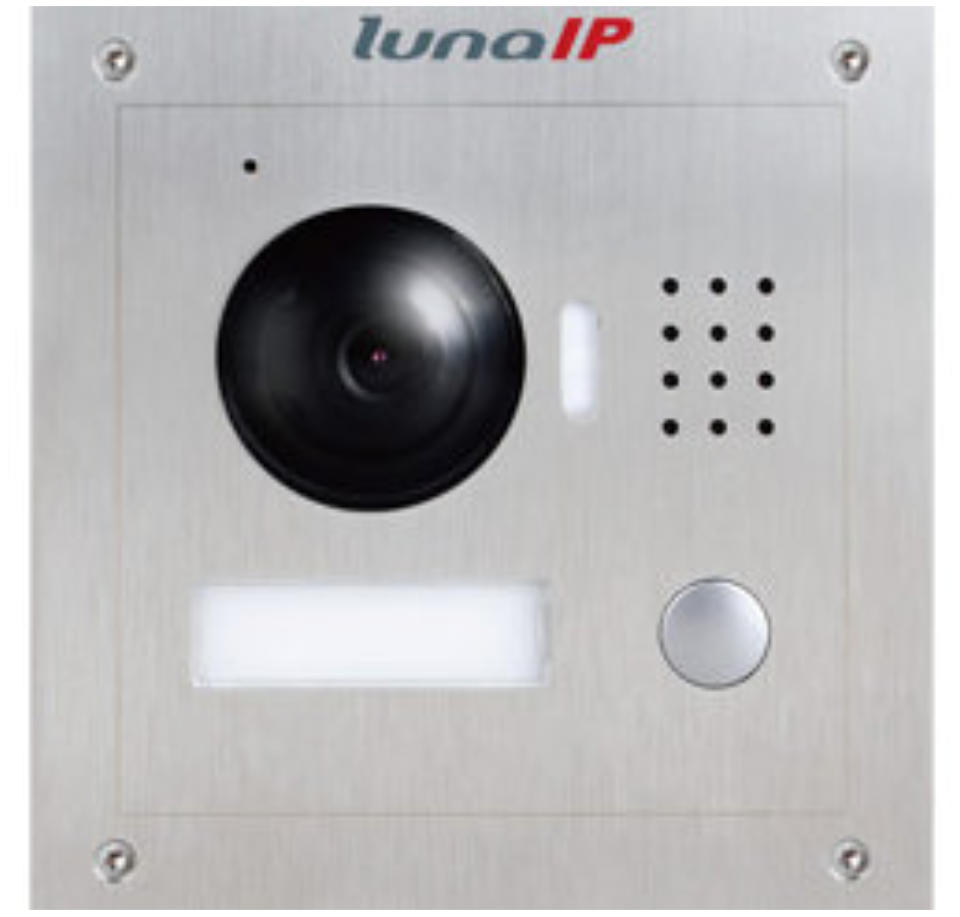

Die lunaIP L-TS-5701 ist eine Video-
Türsprechanlage, die primär als 2-Draht-
System betrieben werden kann.
Alternativ kann sie aber auch als
IP-System betrieben werden. Sie ist für
den Aussenbereich geeignet und
ausgestattet mit einer 2 MP Fisheye-
Kamera sowie Mikrofon, Lautsprecher
und einer Türklingel. Die IR-Beleuchtung
sorgt bei Dunkelheit für ein helles
Kamerabild. Auf der passenden
Innenstation mit Display (L-IS-5702)
werden die Türmeldungen und -Videos
angezeigt. Gegensprechen ist möglich
über die Innenstationen und die App. Audio- und Videonachrichten können von
Besuchern aufgezeichnet werden, welche dann lokal am Monitor oder mobil (App)
abgerufen werden können. Die L-TS-5701 ist schlagfest und alarmiert bei
unberechtigtem Manipulieren (Entfernen). Über einen Relaisausgang kann ein
Türöffner angesprochen werden, auch per Fernzugriff. Für die Montage kann ein
Aufputz- oder Unterputzgehäuse gewählt werden (L-RA-5701-AP[2]/UP)

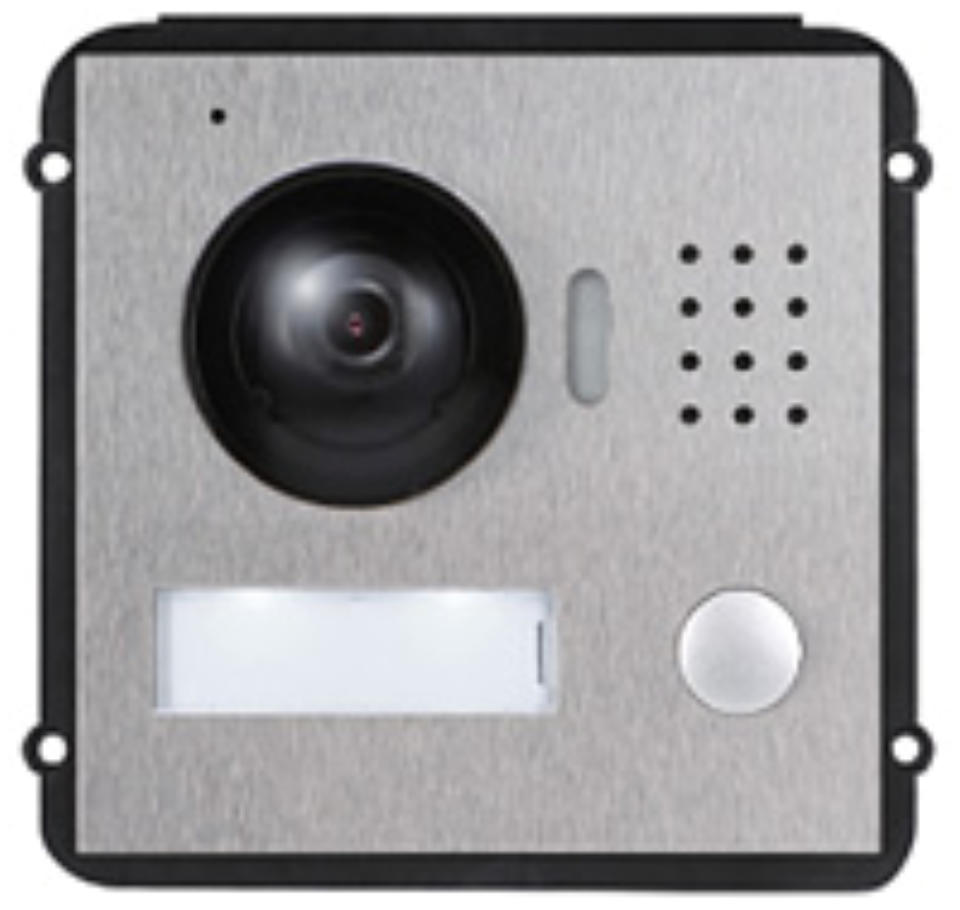

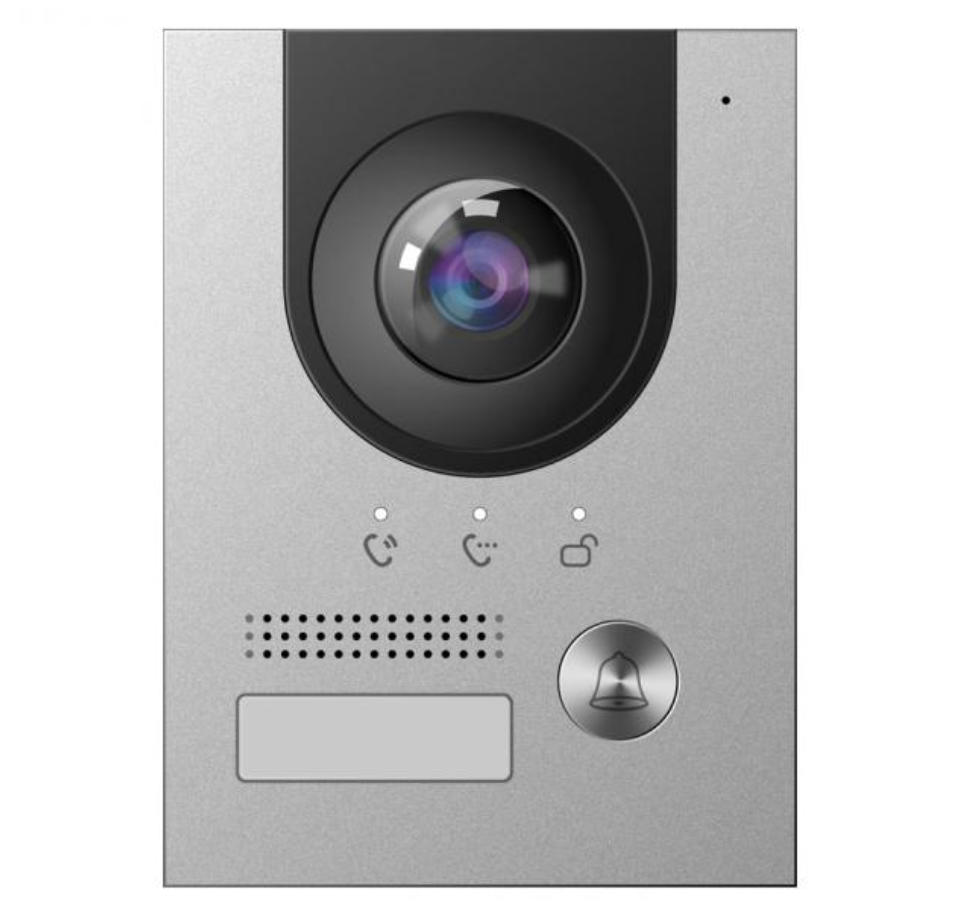

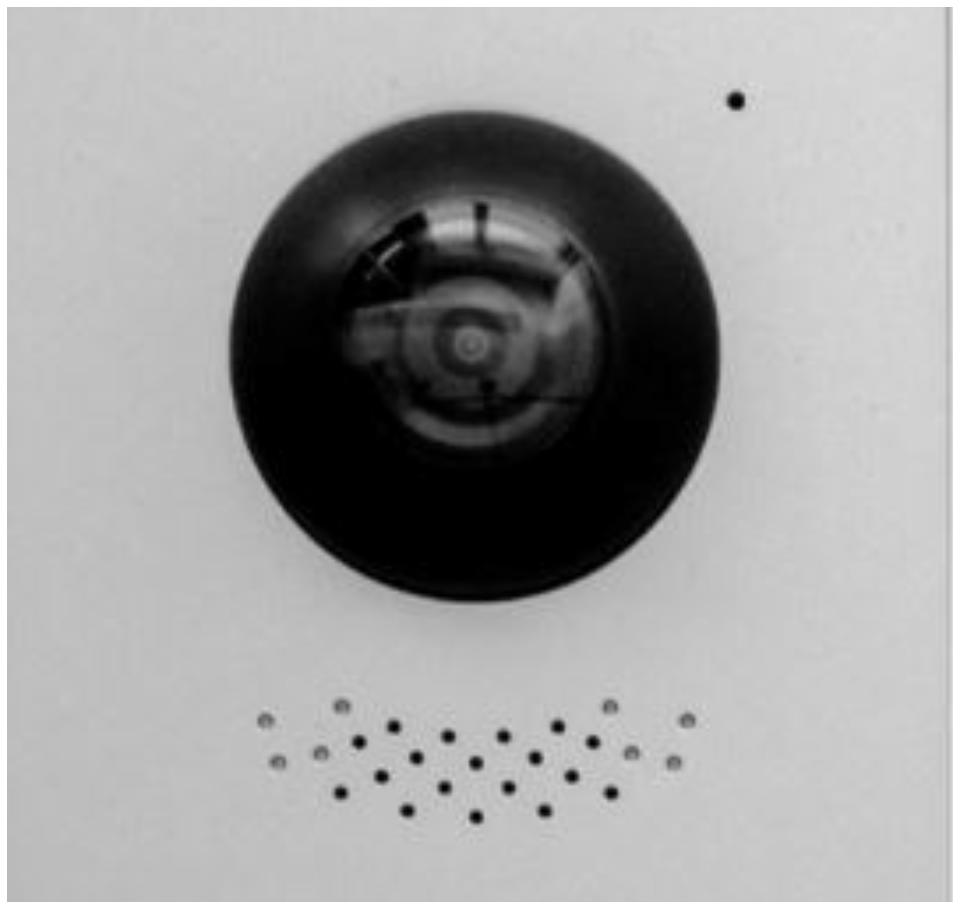

Das L-TS-5711 ist ein
Türsprechanlagenmodul (IP oder
Zweidraht) für den Aussenbereich
(IP65) mit eloxierter Aluminium-
Frontplatte. Es verfügt über eine 2 MP
Kamera sowie Mikrofon und
Lautsprecher. Sie unterstützt die
Aufzeichnung von Audio- und
Videonachrichten von Besuchern (auf
passenden Monitoren), welche dann
lokal oder per mobil (App) abgerufen
werden können. Das Modul ist nach
IK07 schlagfest. Über einen Kontakt im
passenden Rahmen (Aufputz oder
Unterputz) wird zudem ein unbefugtes Manipulieren (Entfernen) des Moduls
detektiert und angezeigt. Über einen Relaisausgang kann z.B. ein Türöffner
angesprochen werden, auch per Fernzugriff. Zusammen mit anderen Modulen (1/2/5-

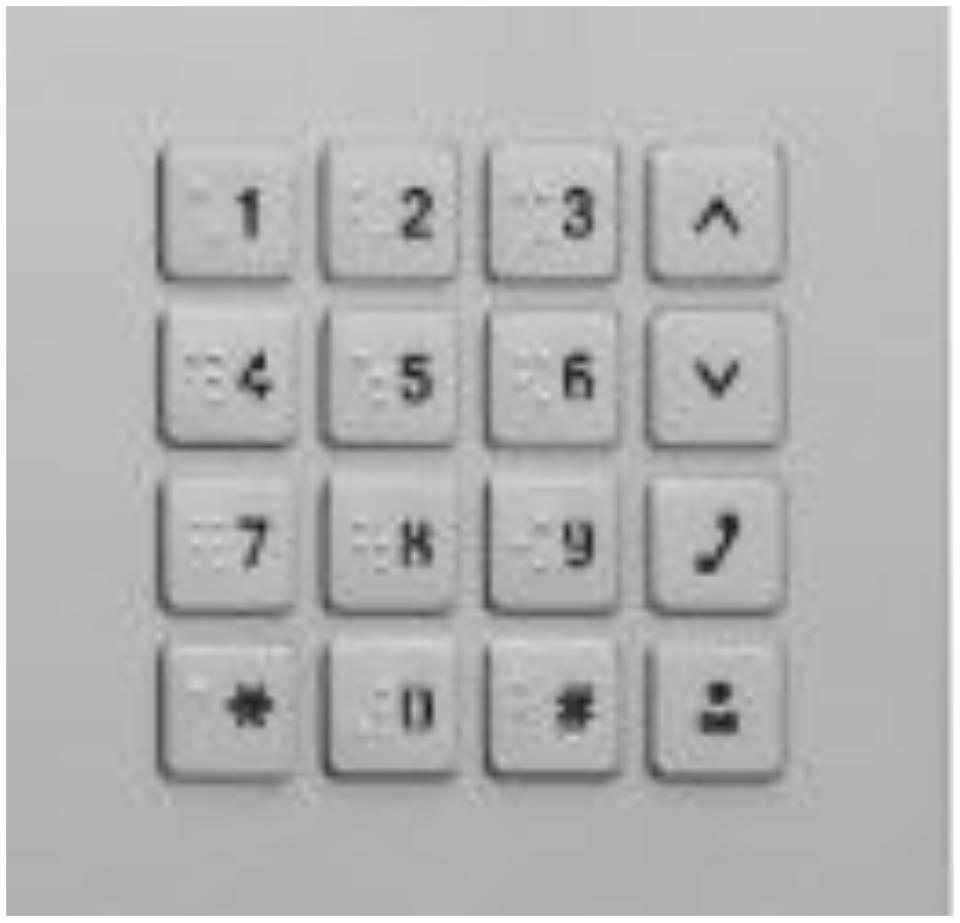

Tasten-Klingel, Kartenleser,Fingerabdrucksensor und nummerische Tastatur) lässt
sich flexibel eine Türsprechanlage kombinieren. Die passenden Auf- oder
Unterputzgehäuse sind vorhanden

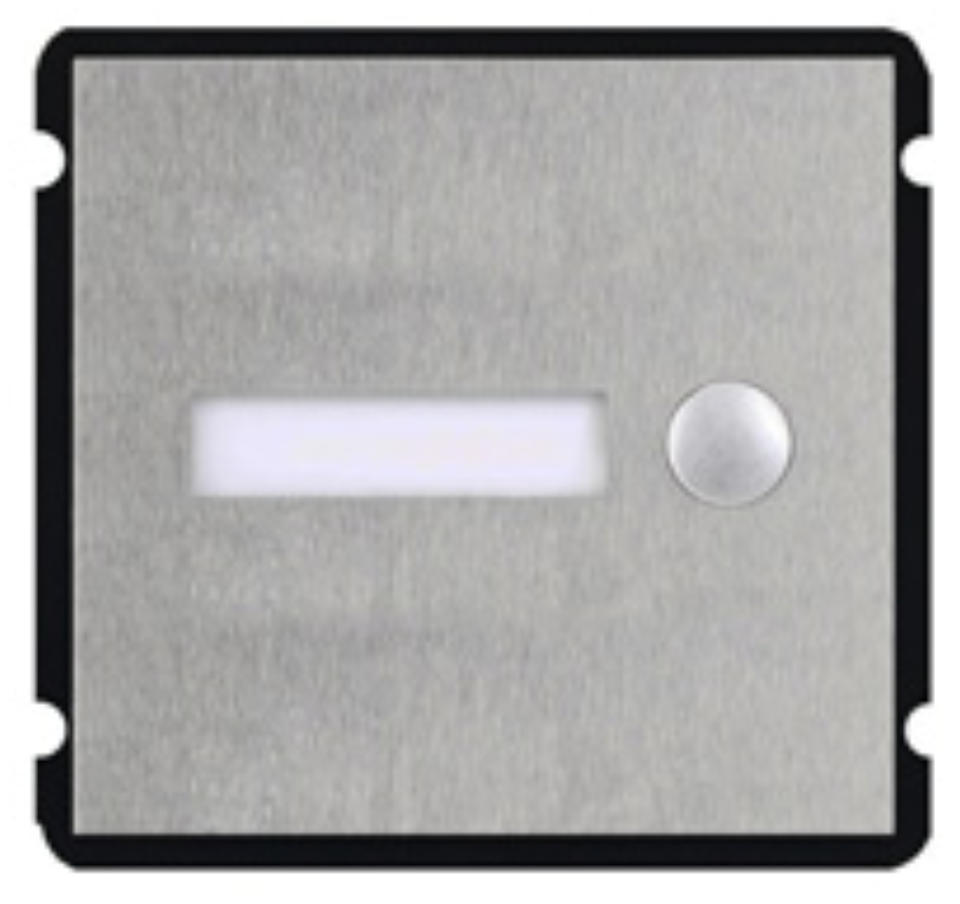

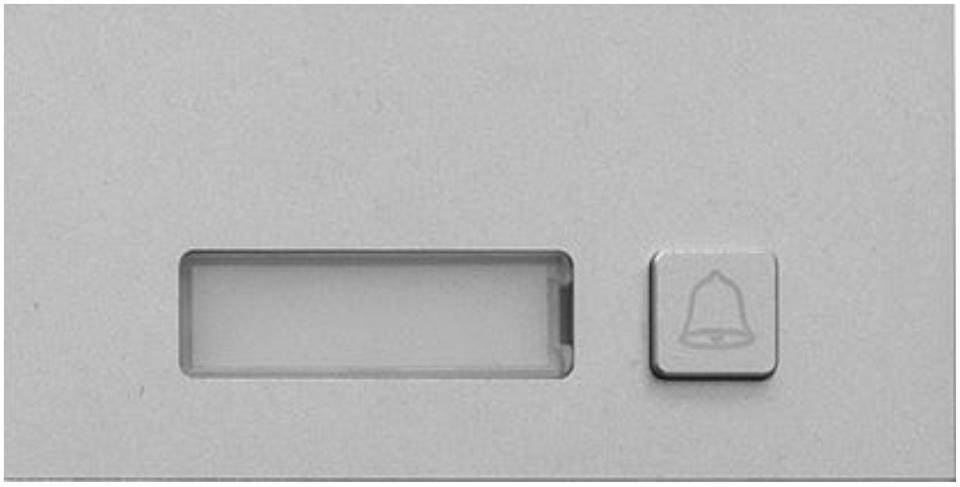

Das L-TA-5701 ist ein
Türsprechanlagenmodul
für den Aussenbereich
(IP65) mit einer Aluminium-
Frontplatte und einer
einzelnen Klingeltaste und
ergänzt das Kamera-
Hauptmodul. Eine separate
Spannungsversorgung ist
nicht nötig, diese erfolgt
über den Anschluss zum Hauptmodul. Das L-TA-5701 ist nach IK07 schlagfest.
Zusammen mit anderen Modulen (Kamera,Kartenleser, Fingerabdrucksensor und
Tastatur) lässt sich flexibel eine Türsprechanlage kombinieren.
Tastenmodul, 1 Ruftaste
IP-65 Wetterschutz, IK07 Vandalismusschutz
-20 ... +60 °C (< 90% rel. Luftfeuchtigkeit)
100 mm x 49,9 mm x 30,5 mm (B x H x T)
Aluminium

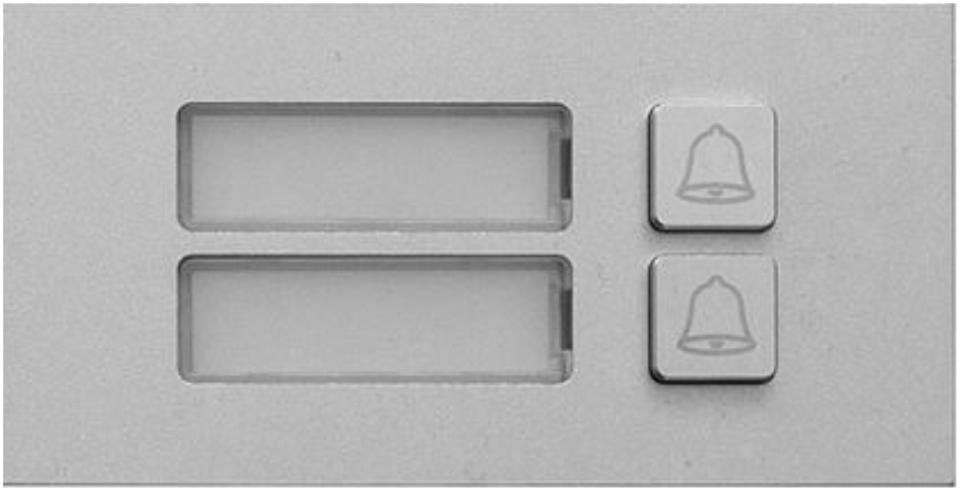

Das L-TA-5702 ist ein
Türsprechanlagenmodul
für den Aussenbereich
(IP65) mit Aluminium-
Frontplatte. Es verfügt
über zwei separate
Türklingel-Knöpfe und
ergänzt das Kamera-
Hauptmodul. Eine
separate
Spannungsversorgung ist nicht nötig, diese erfolgt über den Anschluss zum
Hauptmodul. Das L-TA-5702 ist nach IK07 schlagfest. Zusammen mit anderen
Modulen (Kamera, Kartenleser) lässt sich flexibel eine Türsprechanlage kombinieren
Tastenmodul, 2 Ruftasten
IP-65 Wetterschutz, IK07 Vandalismusschutz
-20 ... +60 °C (< 90% rel. Luftfeuchtigkeit)
100 mm x 49,9 mm x 30,5 mm (B x H x T)
Aluminium
lunaIP Intercom 7“ Monitore über CAT/5
L-IS-5500
Bildschirmgrösse:
Signaleingang:
Auflösung:
Menüsprache:
Bedienung:
Alarm Ein-/ Ausgänge:
Audio Ein-/ Ausgänge:
Speicher:
Gehäuse/Material / Farbe:
Spannungsversorgung:
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt:
L-IS-5501
Bildschirmgrösse:
Signaleingang:
Auflösung:
Menüsprache:
Bedienung:
Alarm Ein-/ Ausgänge:
Audio Ein-/ Ausgänge:
Speicher:
Gehäuse/Material / Farbe:
Spannungsversorgung:
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt:

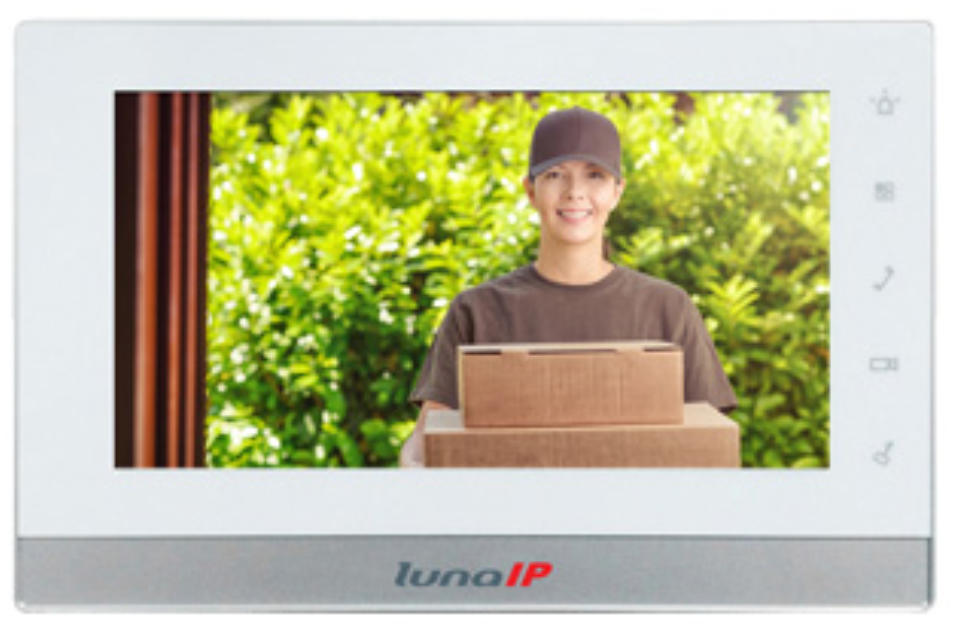

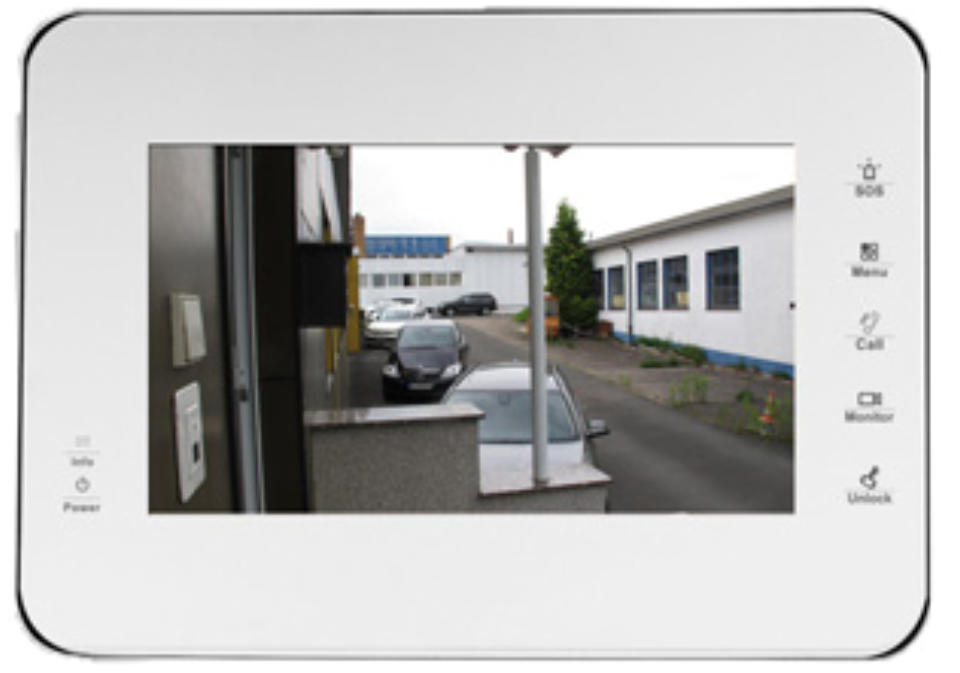

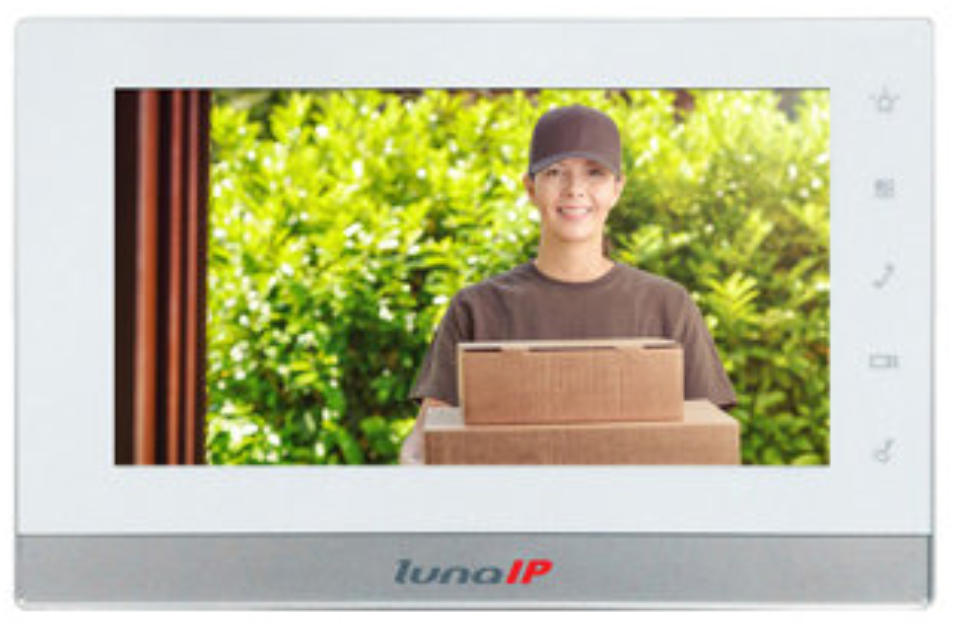

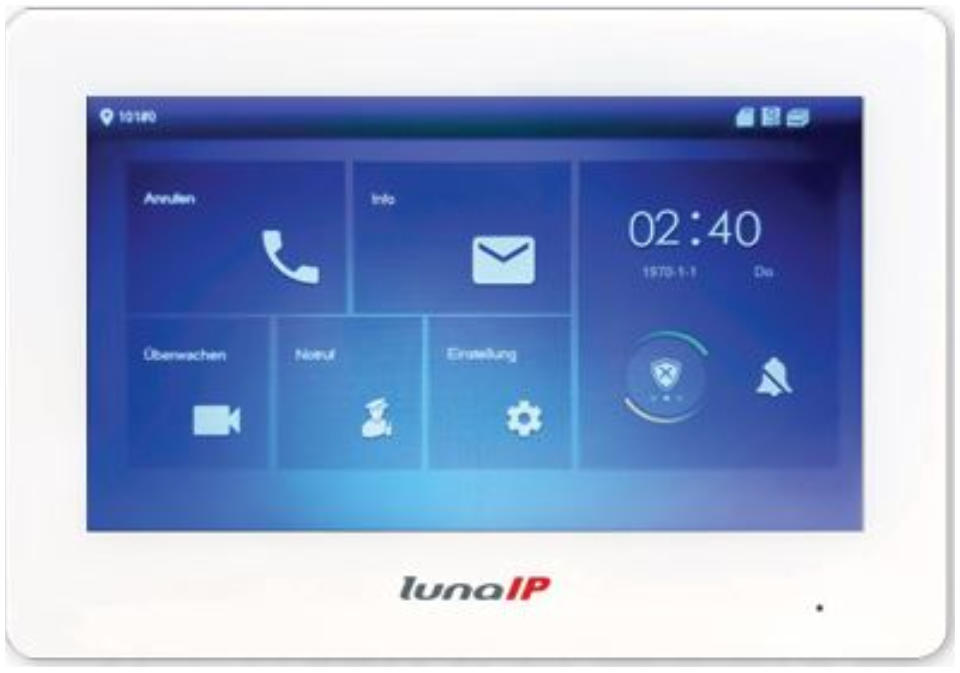

Der lunaIP L-IS-5500 ist ein optisch
ansprechender 7" Touchscreen LCD
(800x480px) zur Überwachung und
Bedienung von Türsprechanlagen. Bild
und Ton werden über Netzwerk (IP)
übertragen. Der Monitor verfügt über
Mikrofon und Laustprecher sowie einen
SD-Kartenslot zum Aufzeichnen von
Videos, Bilder und Nachrichten
Der L-IS-5501 ist ein optisch
ansprechender 7" LCD (800x480px) zur
Überwachung und Bedienung von
Türsprechanlagen. Bild und Ton werden
über Netzwerk (IP) übertragen. Der
Monitor verfügt über Mikrofon und
Lautsprecher sowie internen Speicher
(3,8Gb) zum Aufzeichnen von Videos,
Bilder und Nachrichten.sich flexibel eine
Türsprechanlage kombinieren.
7“
über Netzwerk (IP)
800 (H) x 480 (V)
u.a. deutsch, englisch, französisch
Touchscreen und Tasten
8/ 0
Mikrofon, Lautsprecher
3.8 GB intern
Aluminium, Kunststoff / grau, weiss
10-15 VDC, 7 Watt oder über CAT/5
ab Switch L-SW-5500
-10 °C bis +60 °C
221,2(B) x 154,3(H) x 24,2(T) mm
800 g
7“
über Netzwerk (IP)
800 (H) x 480 (V)
u.a. deutsch, englisch, französisch
Touchscreen und Tasten
6 / 1(max 12VDC, 30mA)
Mikrofon, Lautsprecher
MicroSD Cardslot, max 32GB
Aluminium, Kunststoff / grau, weiss
10-15 VDC, 7 Watt oder über CAT/5
ab Switch L-SW-5500
-10 °C bis +60 °C
200(B) x 136(H) x 22(T) mm
lunaIP Intercom Aussensprechstellen über CAT/5 - und Innensprechstellen über Zweidraht
L-IS-5601
Bildschirmgrösse:
Signaleingang:
Auflösung:
Menüsprache:
Bedienung:
Alarm Ein-/ Ausgänge:
Audio Ein-/ Ausgänge:
Speicher:
Gehäuse/Material / Farbe:
Spannungsversorgung:
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt:

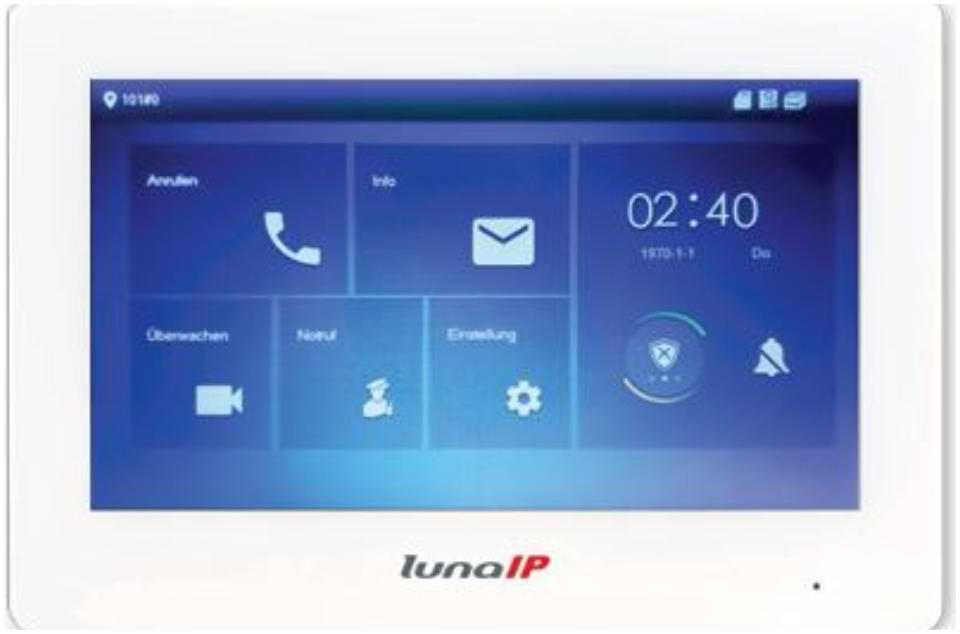

Der lunaIP L-IS-5601 ist ein optisch
ansprechender 7" Touchscreen LCD
(800x480px) zur Überwachung und
Bedienung von Türsprechanlagen.
Zum Anschluss des Monitors wird der
Switch L-SW-5601 benötigt, welcher
seine Daten von einem IP
Türsprechanlagenmodul bekommt.
Bei dieser gemischten Installation lassen
sich vorhandene Klingelanlagen ohne
grossen Aufwand umrüsten (s. Bild). Bild und Ton werden über Zweidraht übertragen.
Der Monitor verfügt über Mikrofon und Lautsprecher sowie einen SD-Kartenslot zum
Aufzeichnen von Videos, Bilder und Nachrichten
7“
Zweidraht
800 (H) x 480 (V)
u.a. deutsch, englisch, französisch
Touchscreen und Tasten
6 / 1(max 12VDC, 30mA)
Mikrofon, Lautsprecher
MicroSD Cardslot, max 32GB
Aluminium, Kunststoff / grau, weiss
10-15 VDC, 7 Watt oder über Zweidraht
ab Switch L-SW-5601
-10 °C bis +60 °C
200(B) x 136(H) x 22(T) mm
800 g

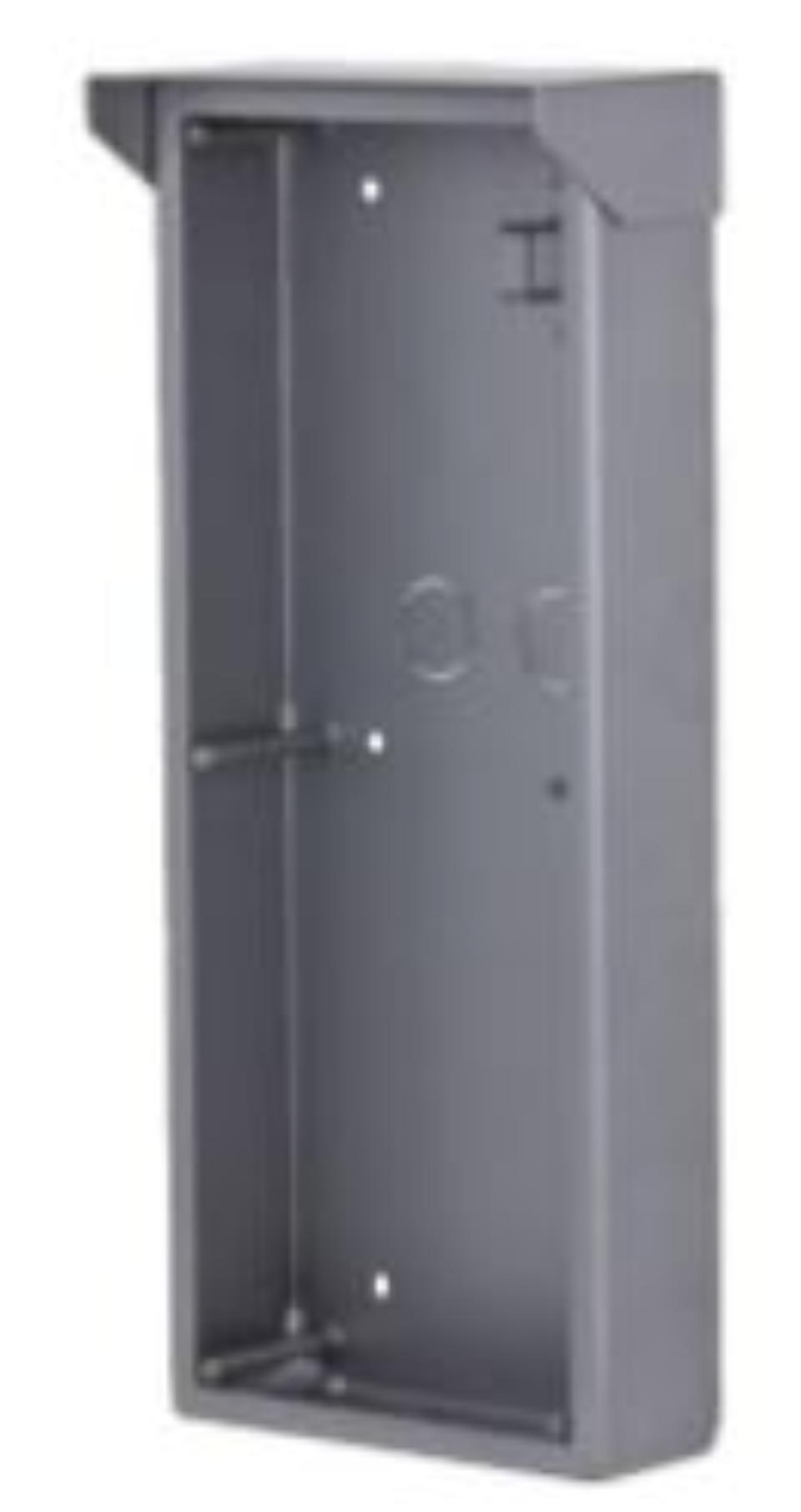

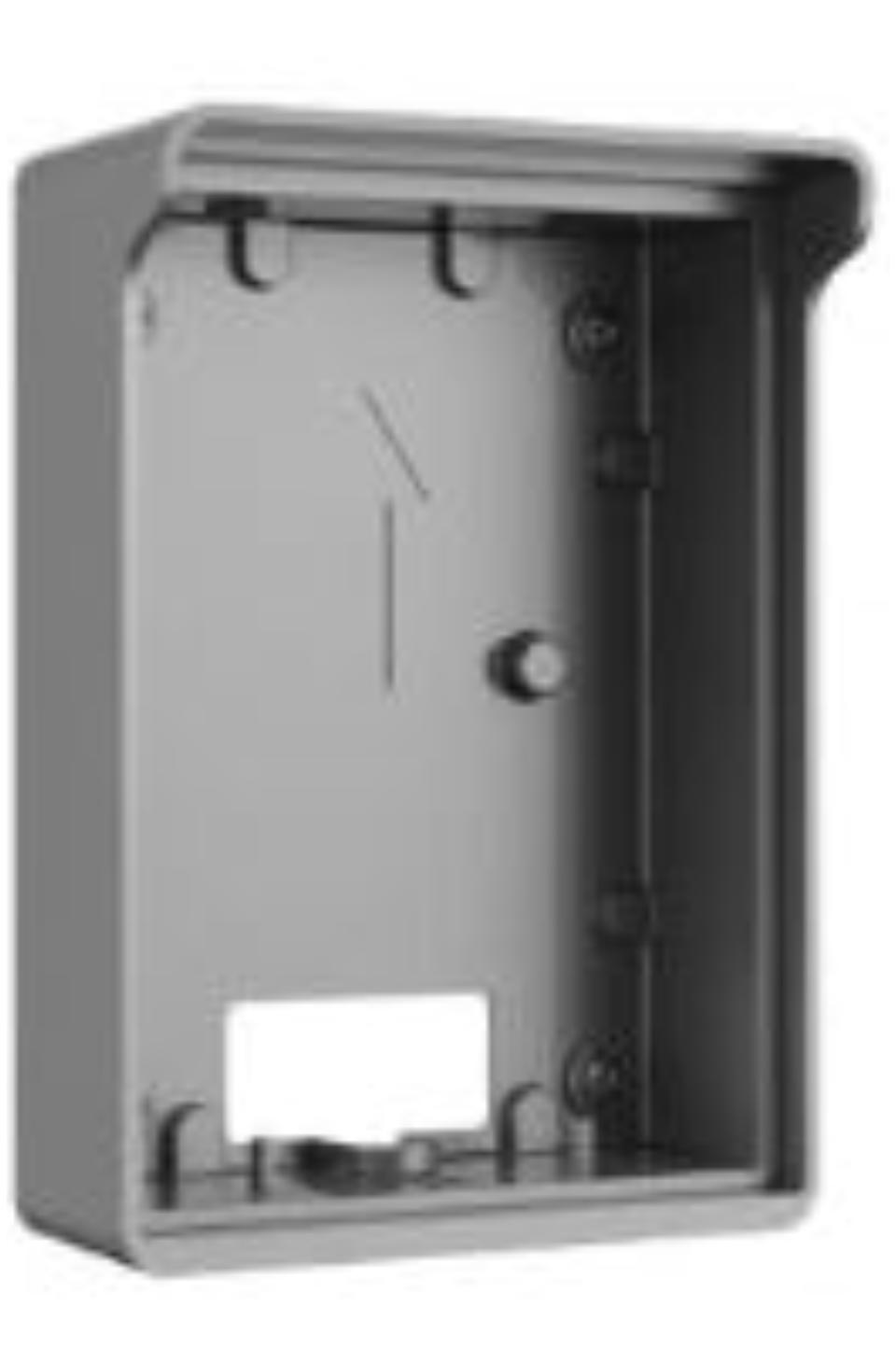

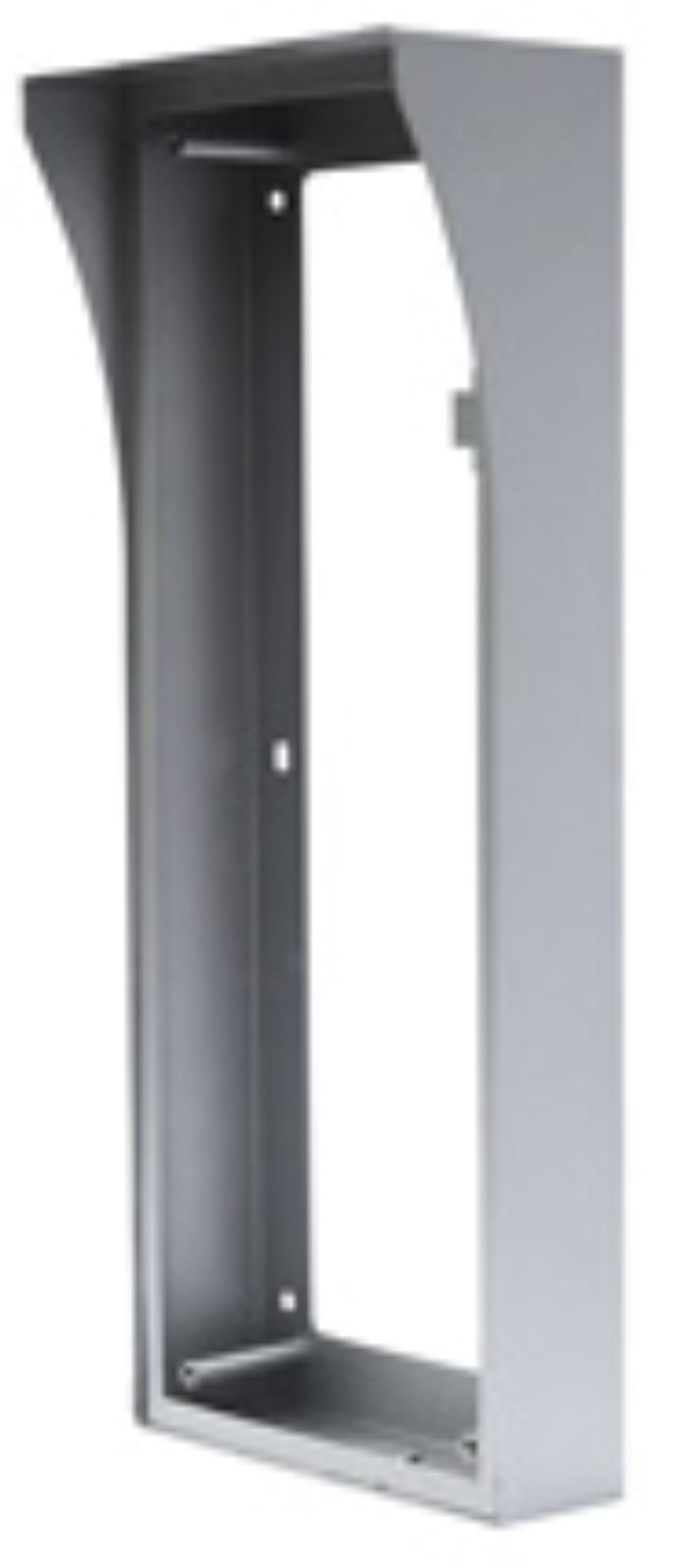

lunaIP Intercom Zubehör zur Montage der Aussensprechstellen

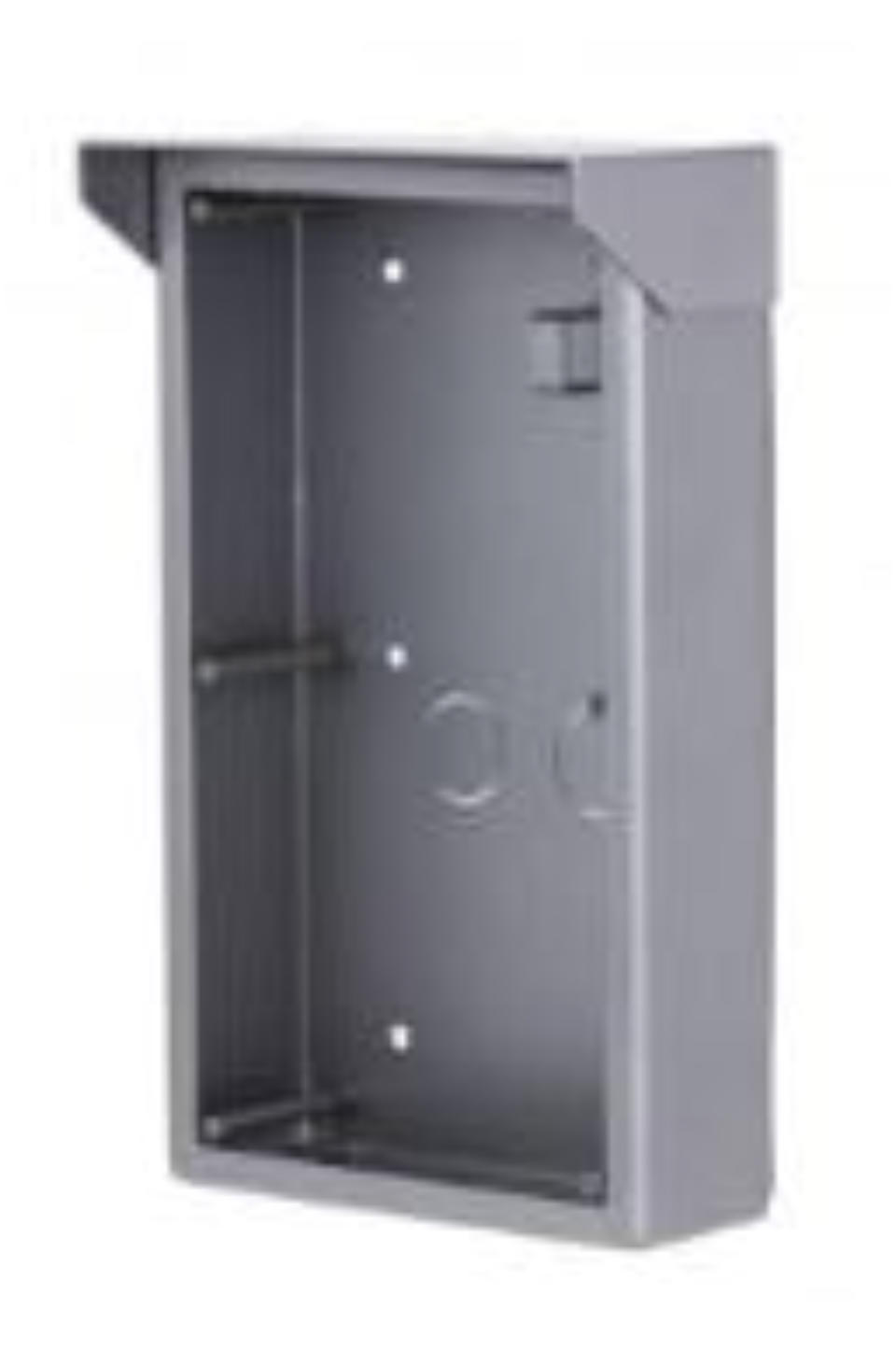

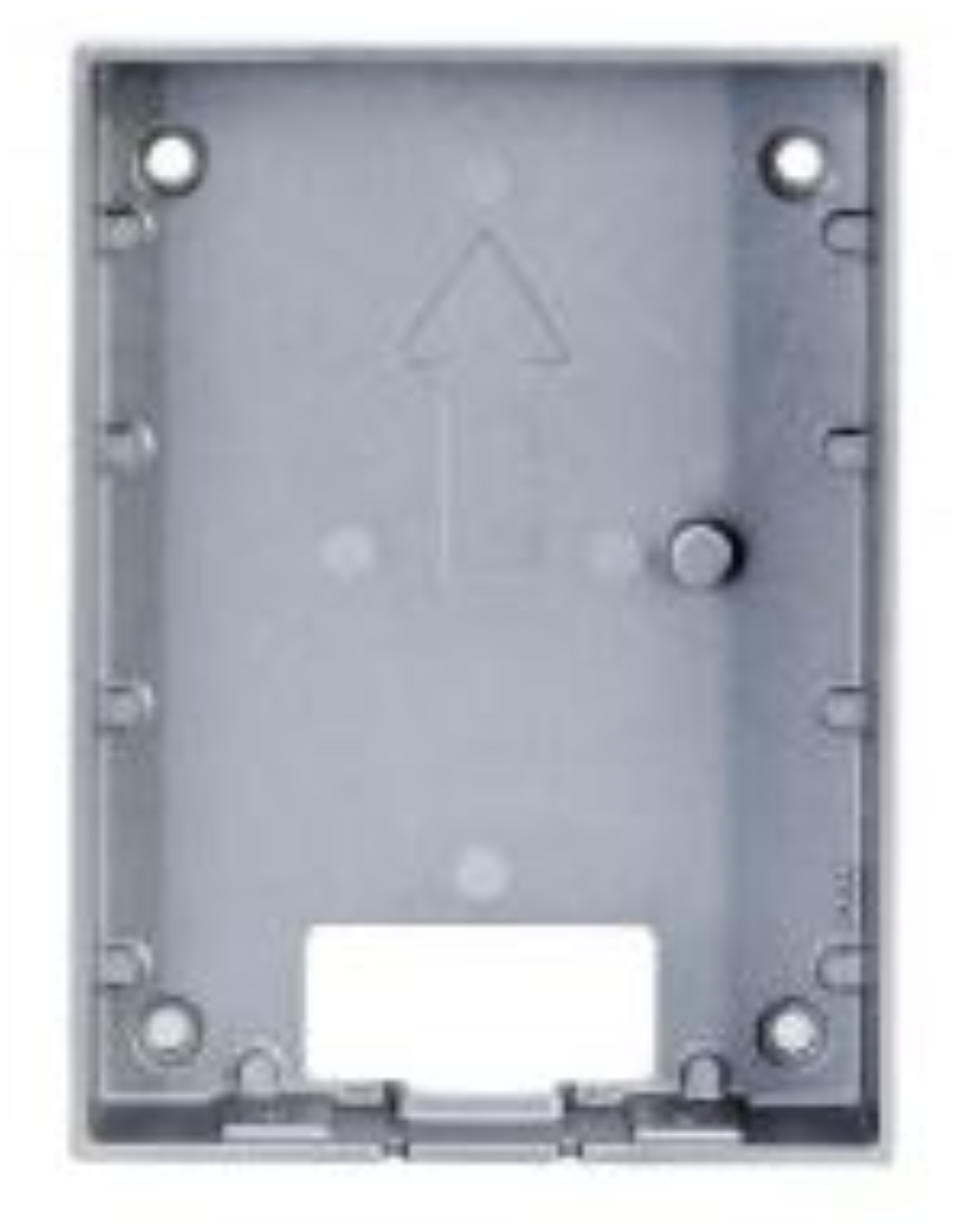

L-RA-5001-AP

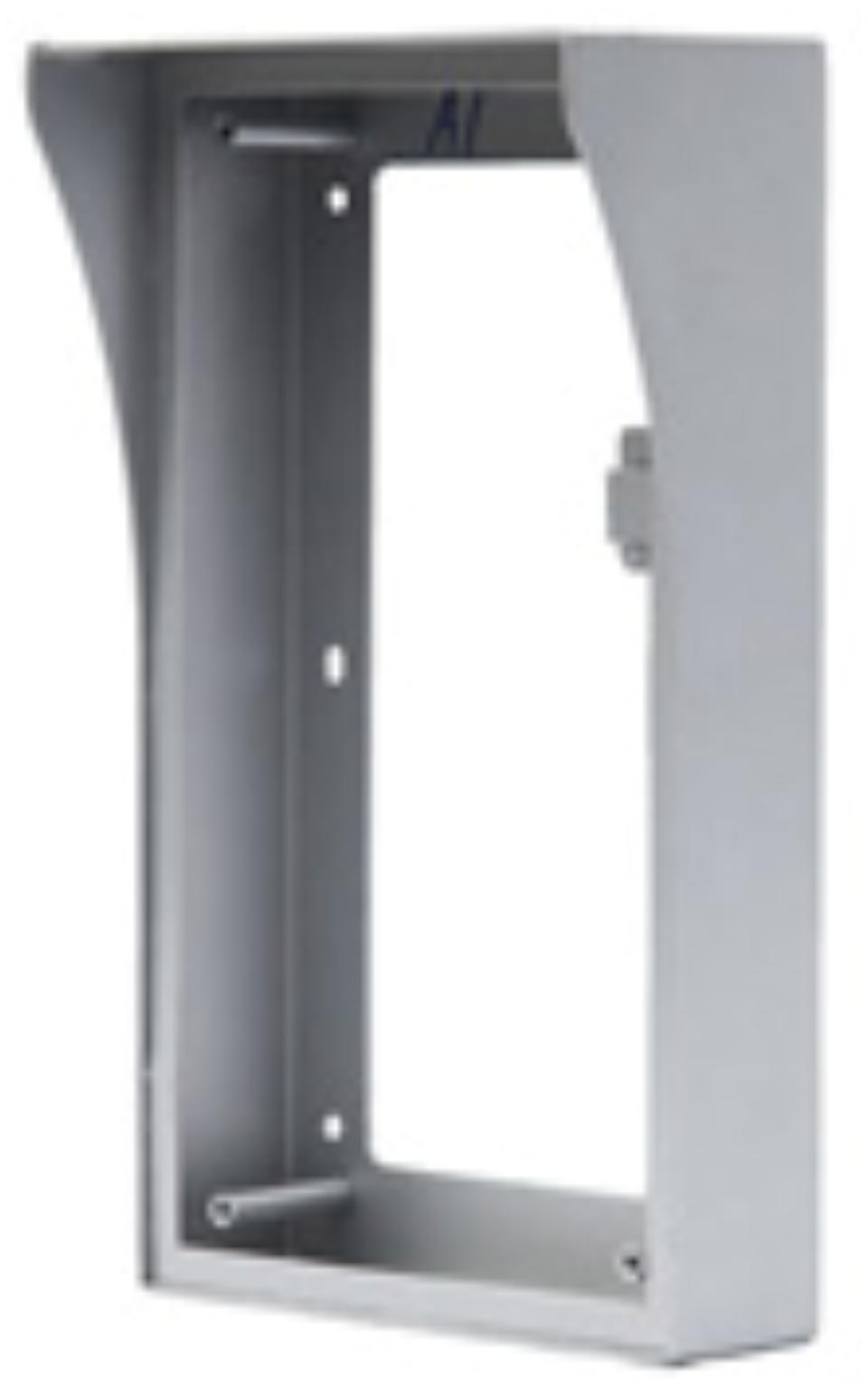

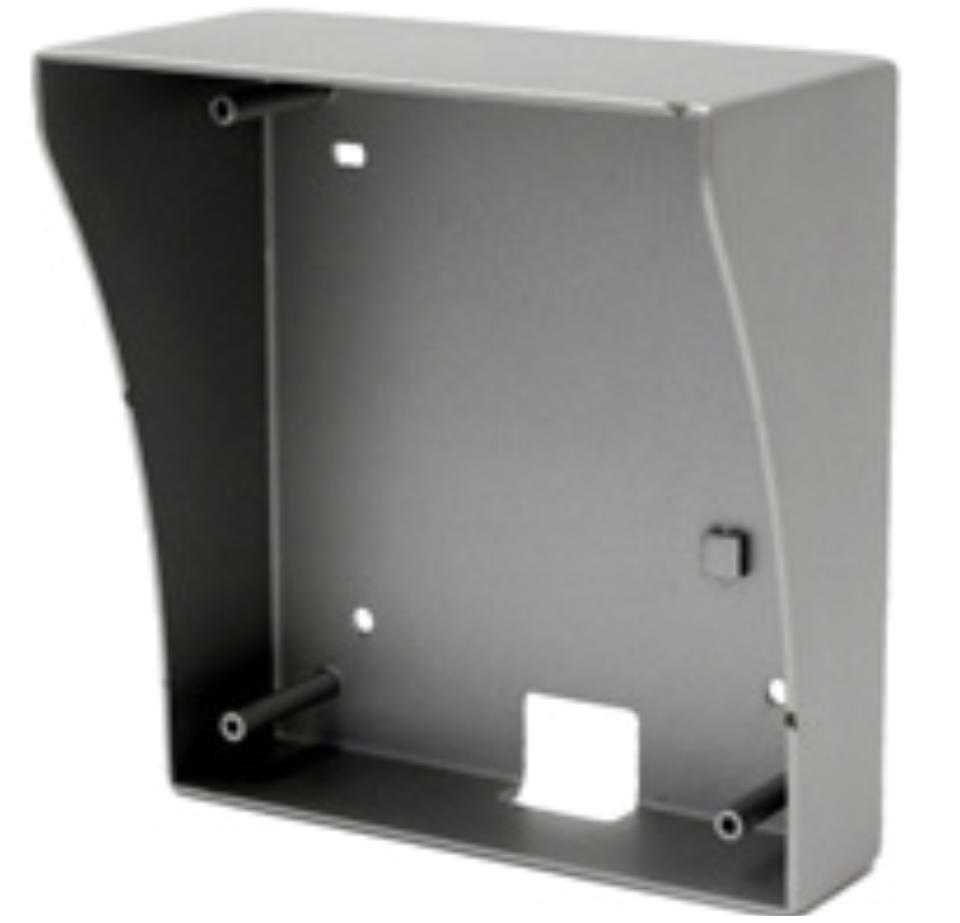

Aufputzrahmen für Türsprechanlage,
für Einzelmodule L-TS-5500/5600
L-RA-5001-UP

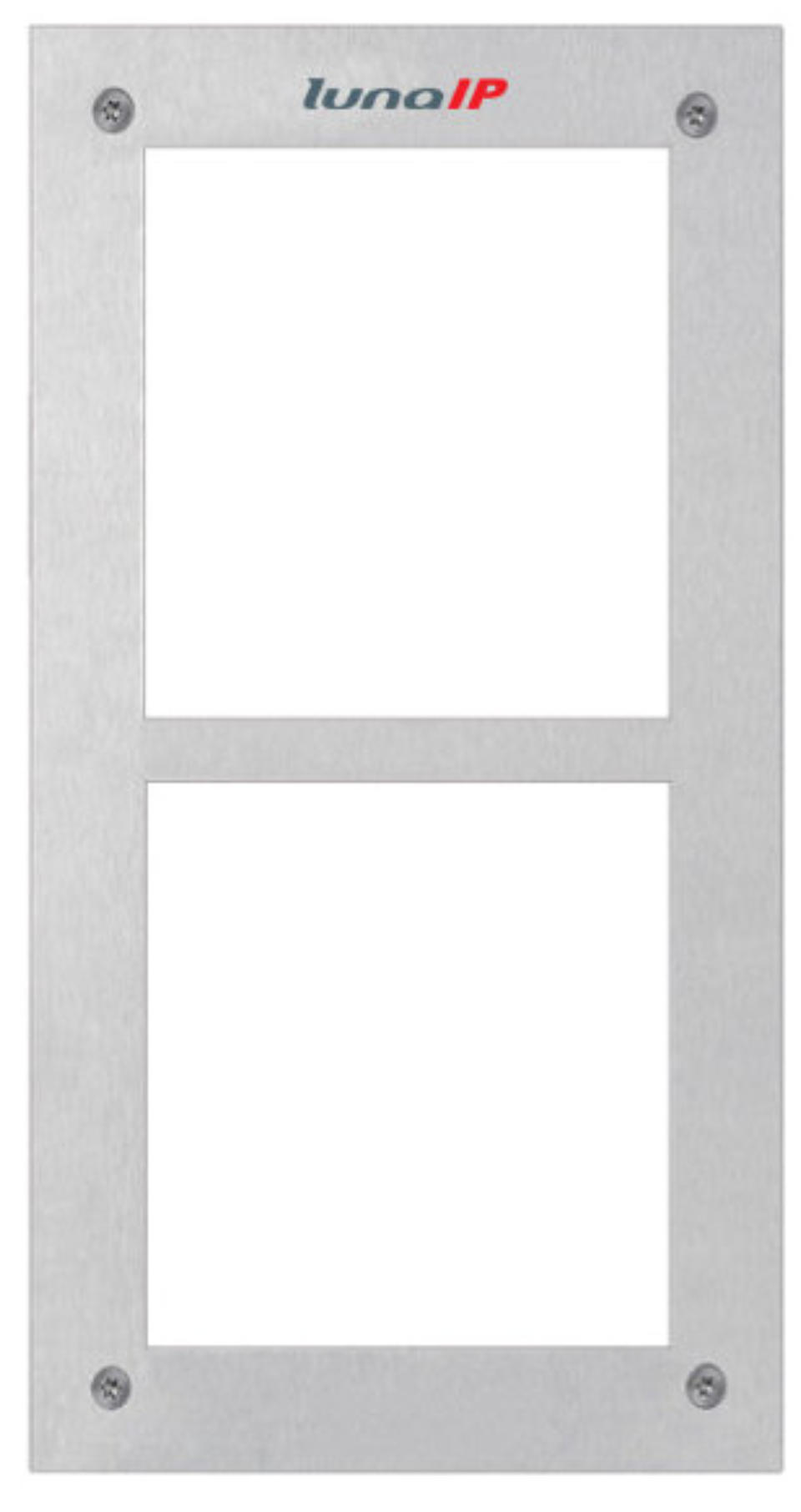

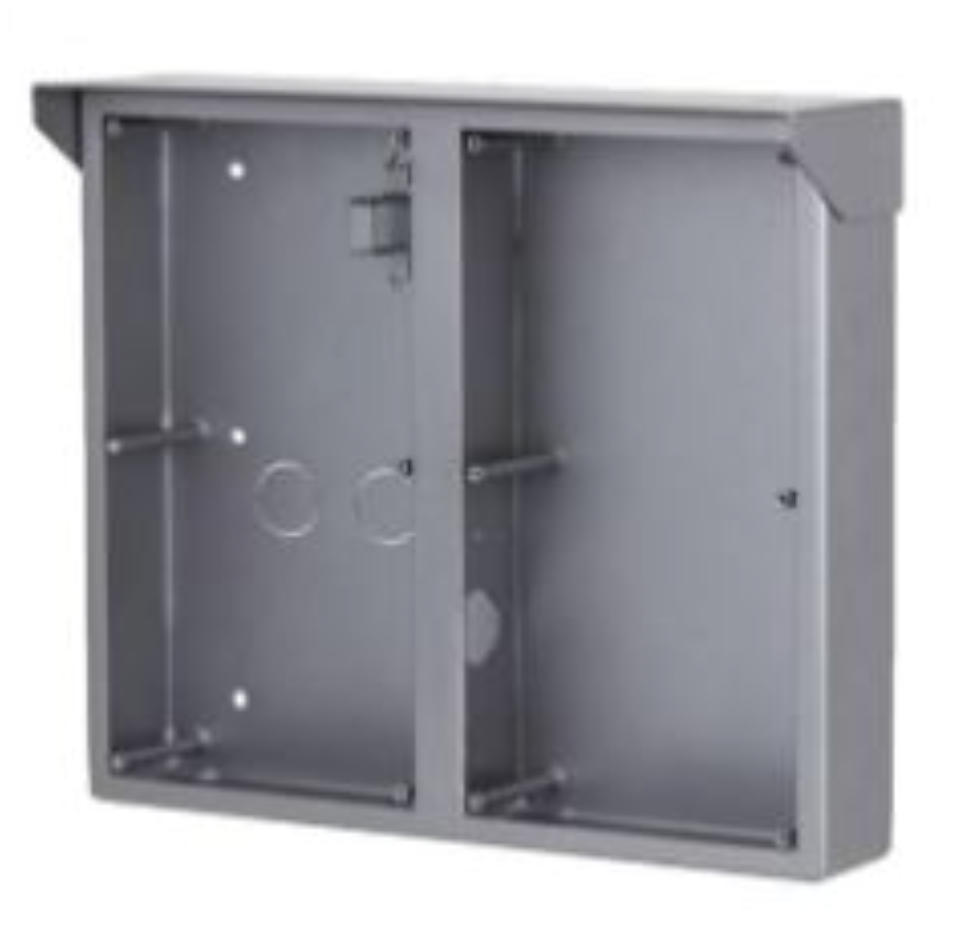

L-RA-5012-AP

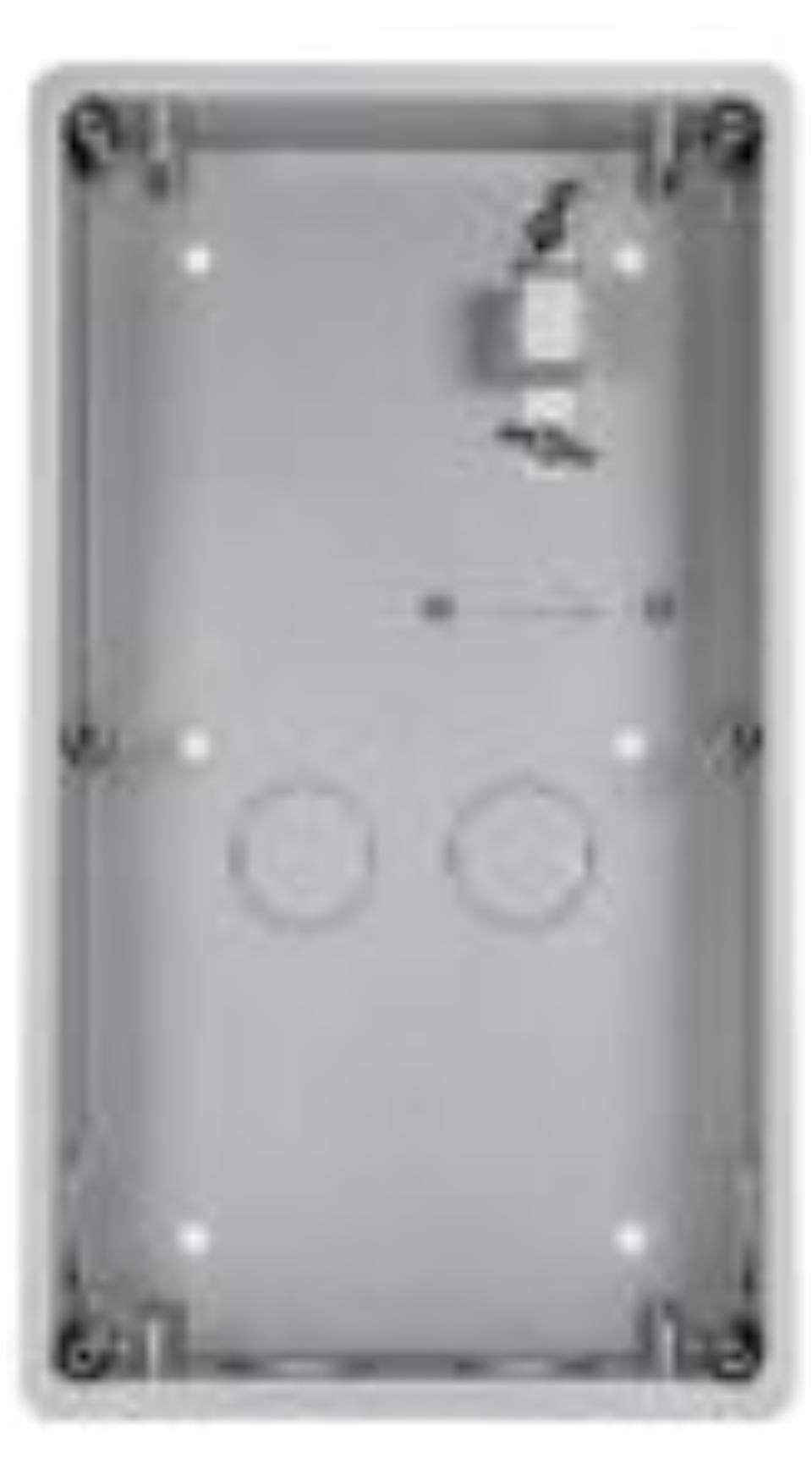

Aufputzrahmen für Türsprechanlage,
für 2 Module (Blende L-BL-5012
wird zusätzlich benötigt)
L-RA-5012-UP

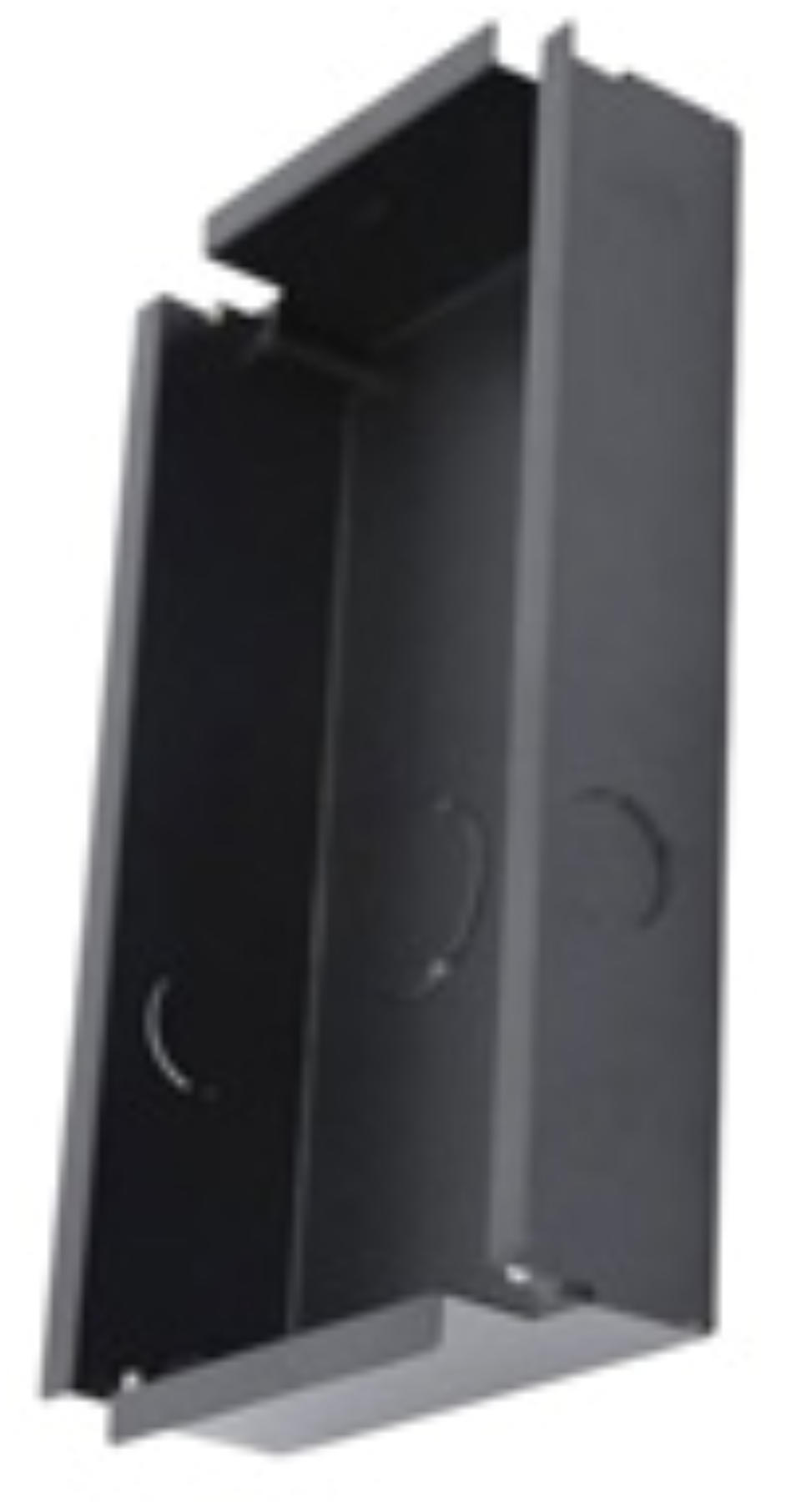

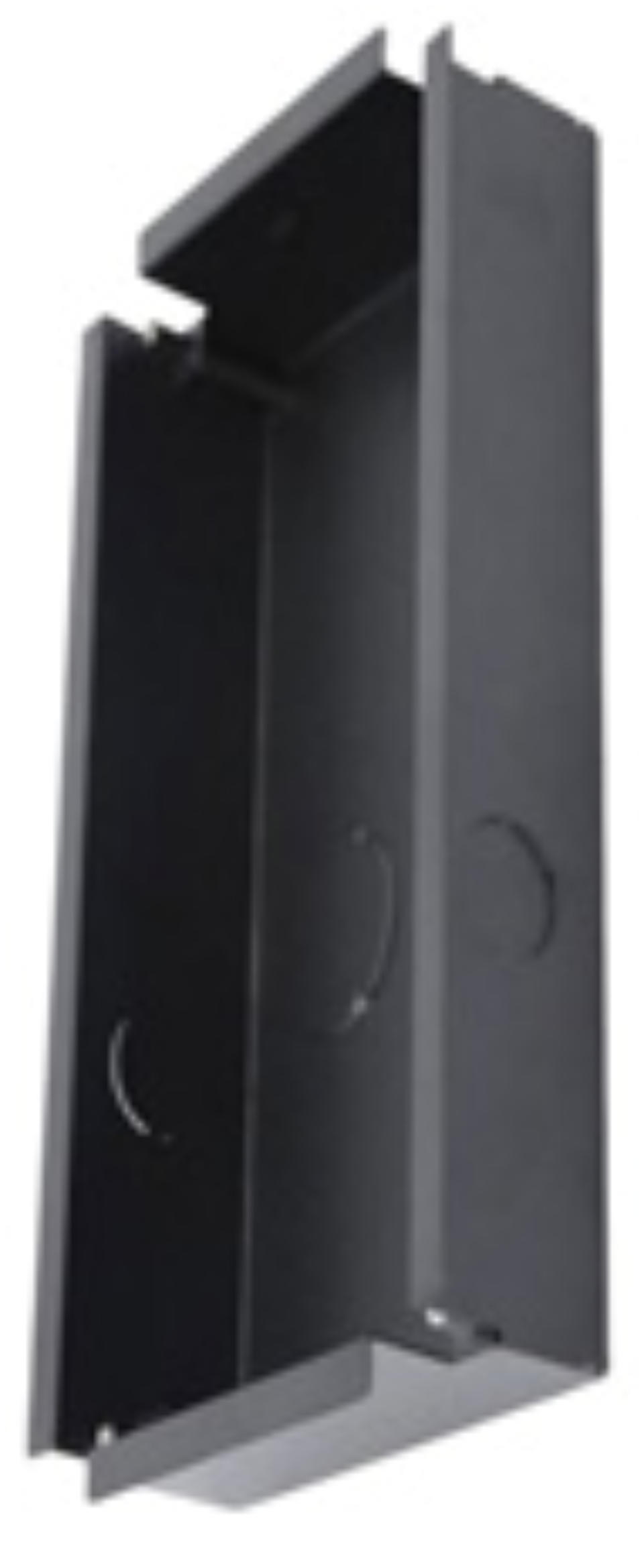

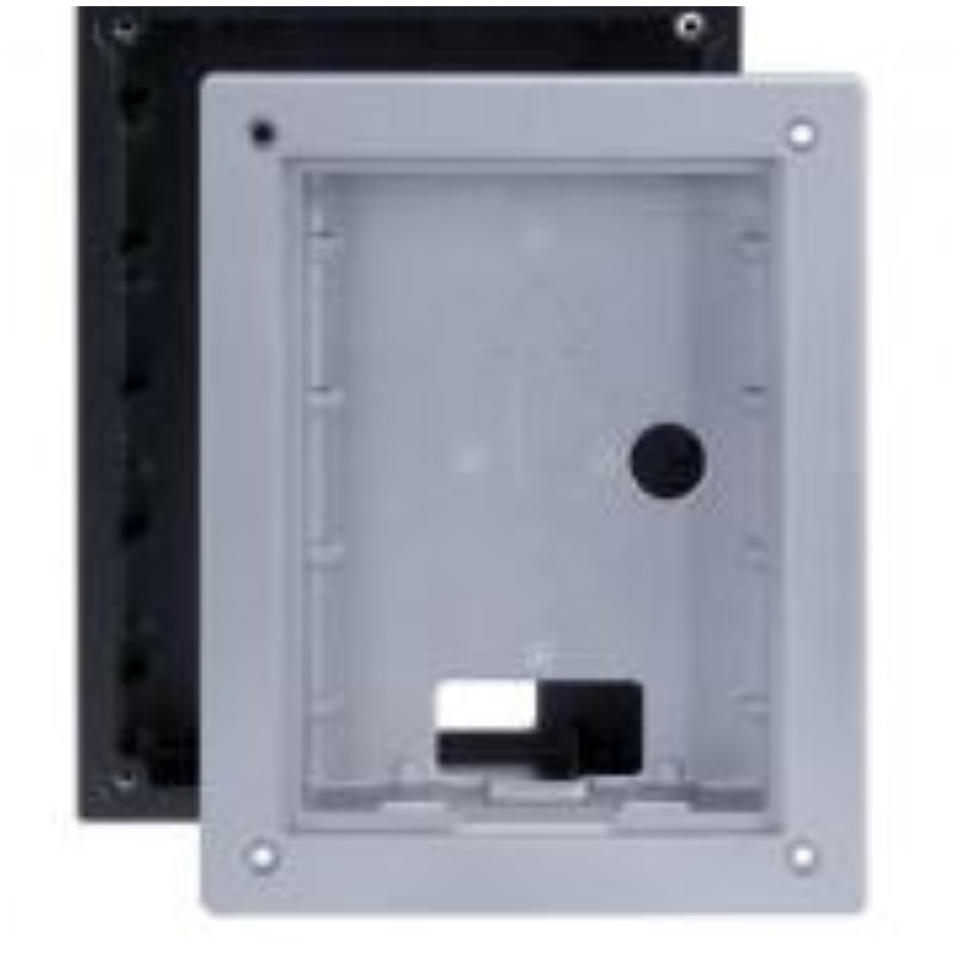

Unterputzkasten für Türsprechanlage,
für 2 Module (Blende L-BL-5012 wird
zusätzlich benötigt)

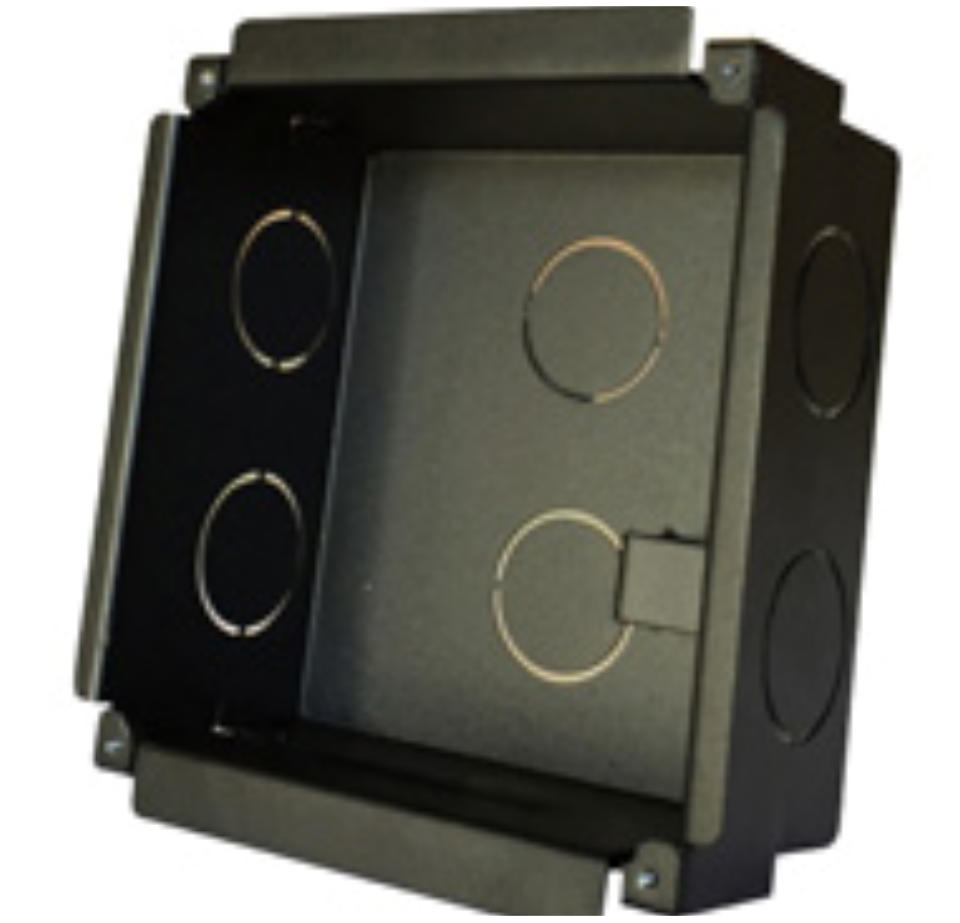

Unterputzkasten für Türsprechanlage,
für Einzelmodule L-TS-5500/5600
L-RA-5013-AP
L-RA-5013-UP
Aufputzrahmen für Türsprechanlage,
für 2 Module (Blende L-BL-5012
wird zusätzlich benötigt)

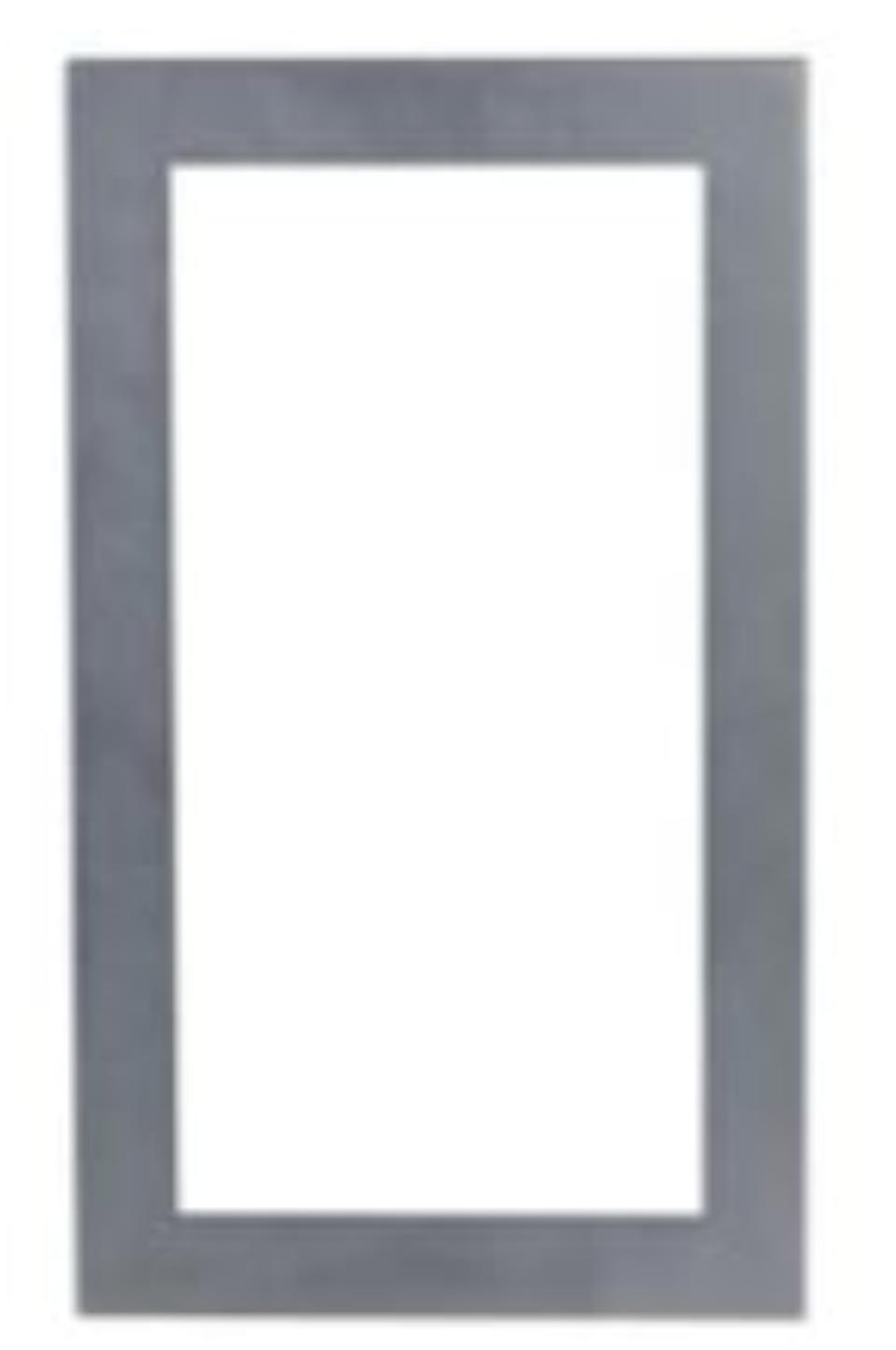

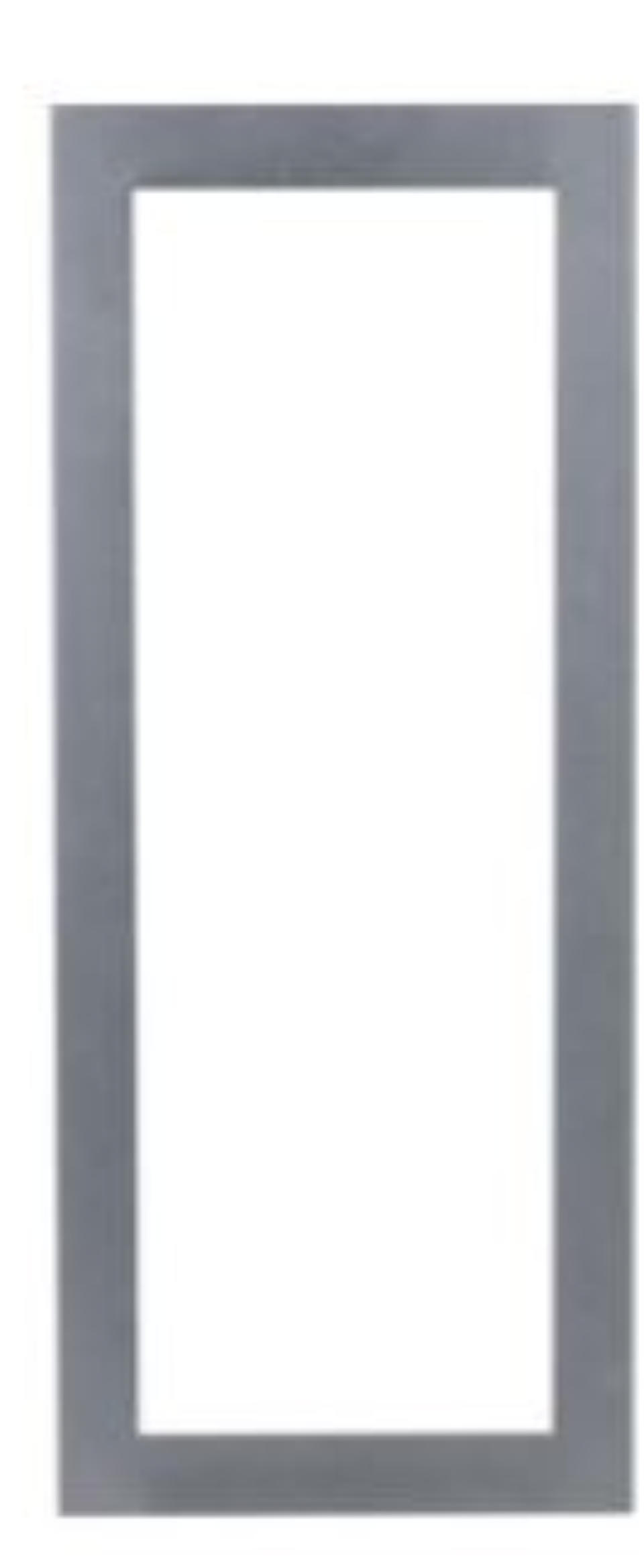

L-BL-2012
Abdeckblende für Türsprechanlage,
für 2 Module

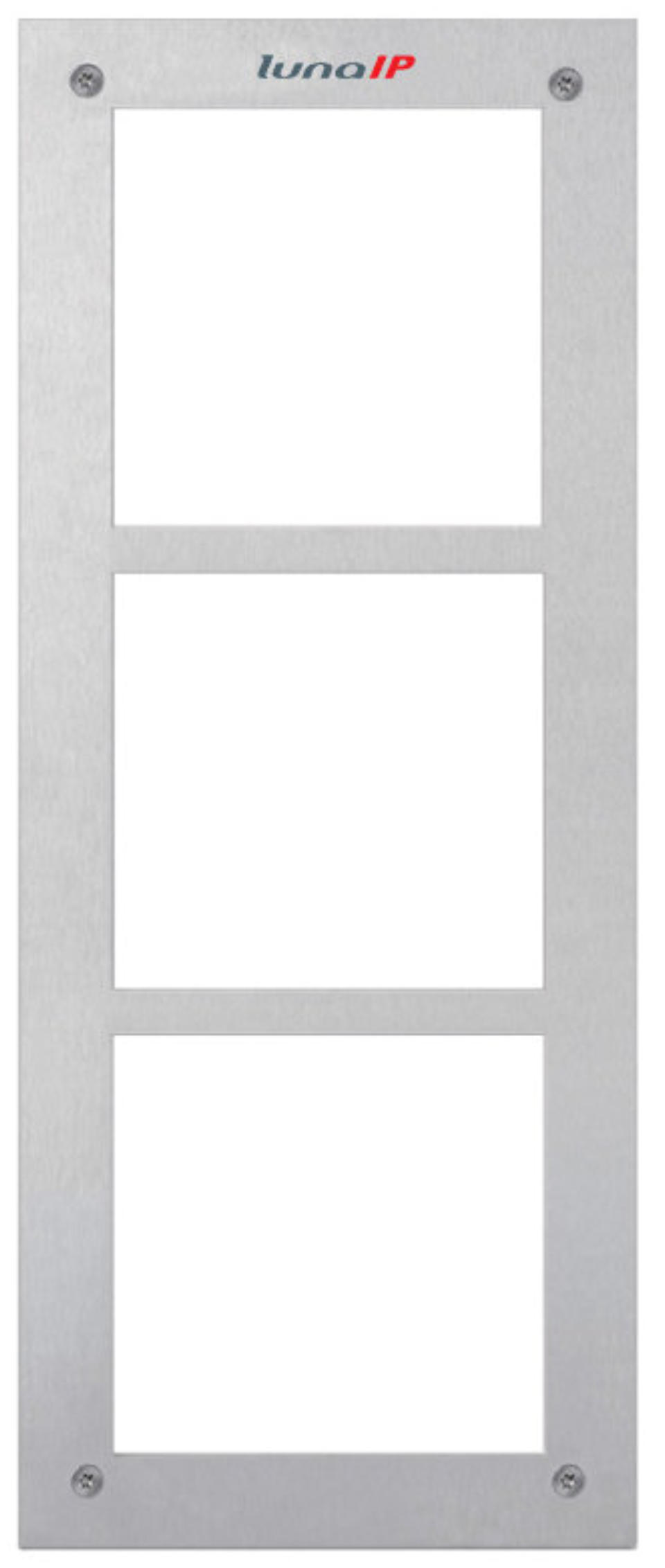

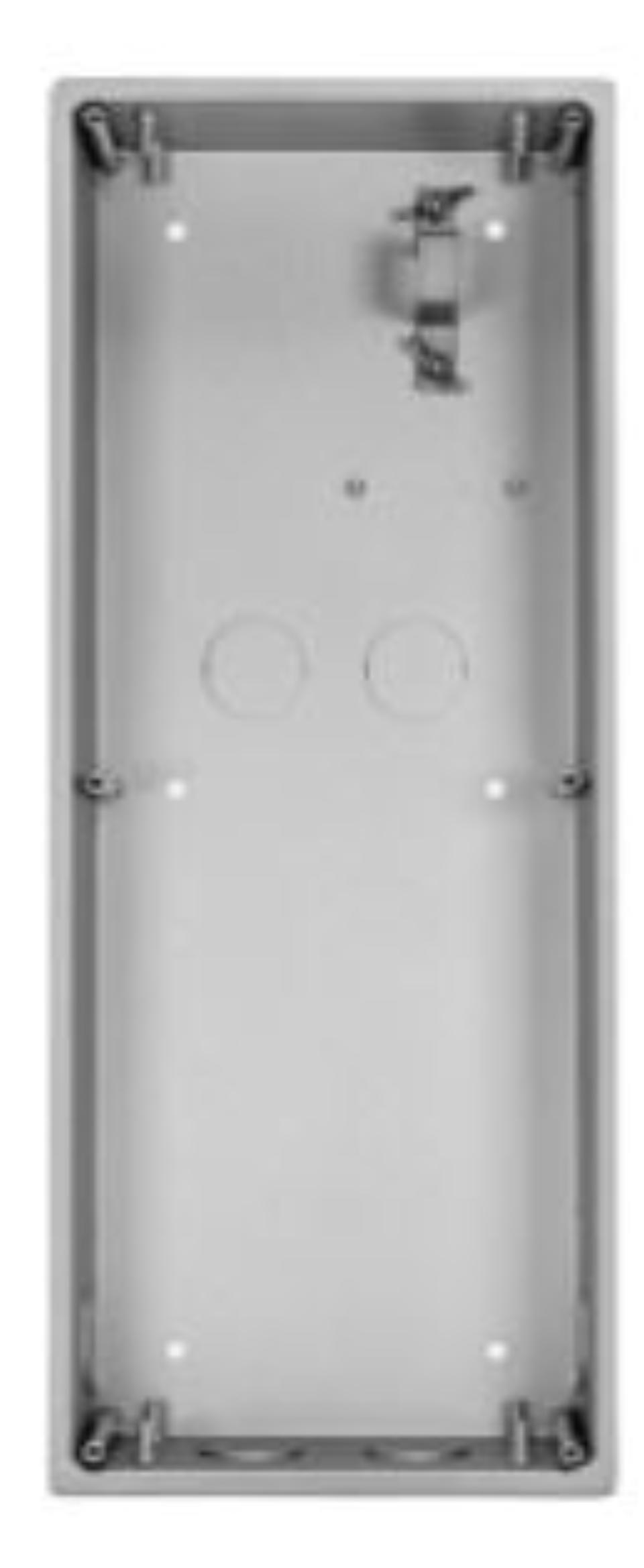

Aufputzrahmen für Türsprechanlage,
für 3 Module (Blende L-BL-5013 wird
zusätzlich benötigt)
L-BL-2013
Abdeckblende für Türsprechanlage,
für 3 Module
lunaIP Intercom Zentralengeräte & Zubehör, IP, Zweidraht und gemischte Systeme
L-SW-5600
Anschlussart:
Spannungsversorgung:
Leistungsaufnahme :
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt:

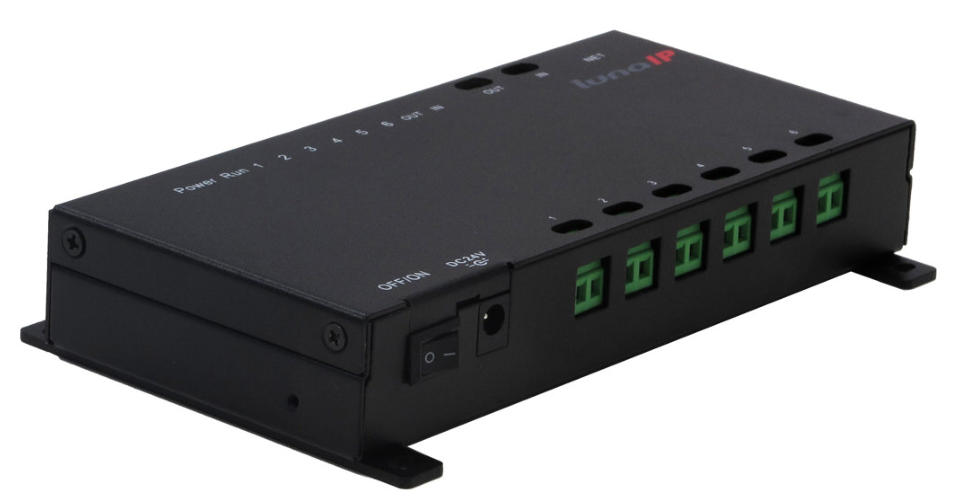

Der L-SW-5600 ist ein 4-fach Switch zur
Einbindung von
Türsprechanlagenmodulen und
Innenstationen (Zweidraht). Über das
Zweidrahtkabel werden dabei sowohl
Daten als auch Spannung übertragen zum
Betrieb von max. 4 lunaIP Intercom
Geräten (kaskadierbar).
L-SW-5500
Anschlussart:
Spannungsversorgung:
Leistungsaufnahme :
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt:

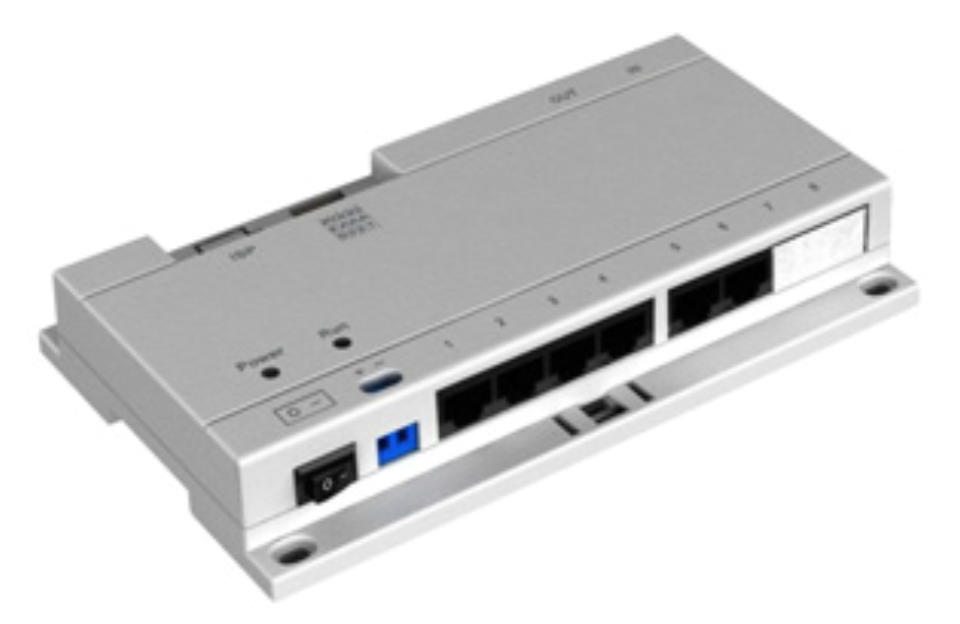

Der L-SW-5500 ist ein 6-fach Switch
zur Einbindung von
Türsprechanlagenmodulen und
Innenstationen (IP). Über das
Netzwerkkabel werden dabei sowohl
Daten als auch Spannung übertragen
zum Betrieb von max. 6 lunaIP
Intercom Geräten (kaskadierbar).
Zweidraht
24VDC (2,5A, Netzteil nicht im Lieferumfang)
max. 30W
-10 ... +55 °C (< 90% rel. Luftfeuchtigkeit)
108 mm(L) x 108 mm(H) x 64 mm(T)
500g
Netzwerk (RJ45)
24VDC (2,5A, Netzteil nicht im Lieferumfang)
max. 45W (Standby 0,2W)
-10 ... +55 °C (< 90% rel. Luftfeuchtigkeit)
179 mm(L) x 107 mm(H) x 30 mm(T)
300g

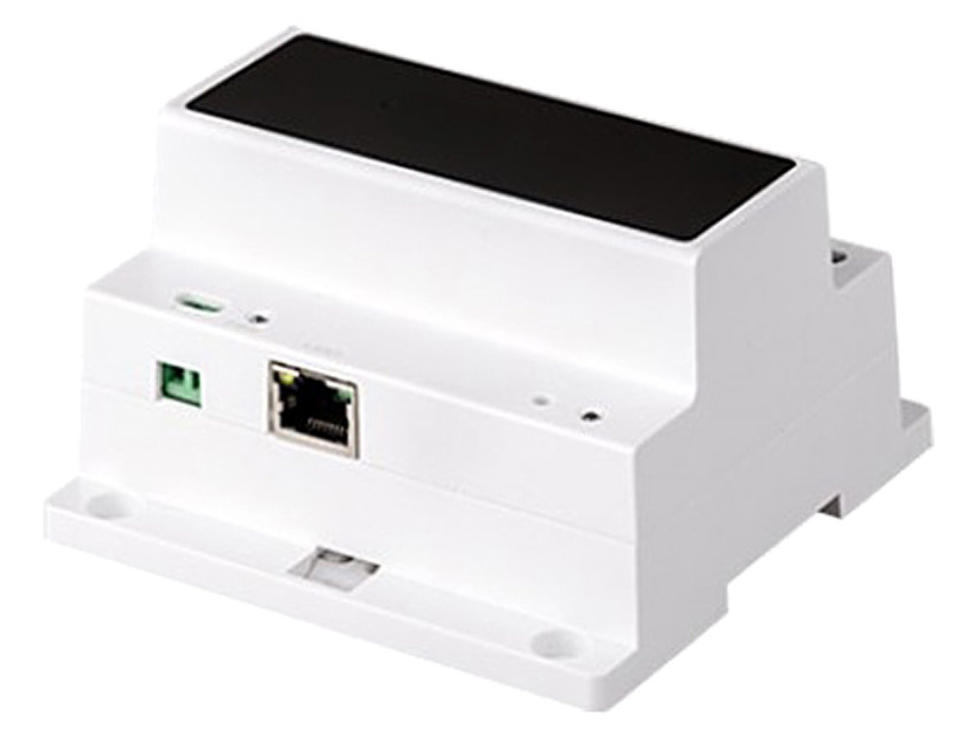

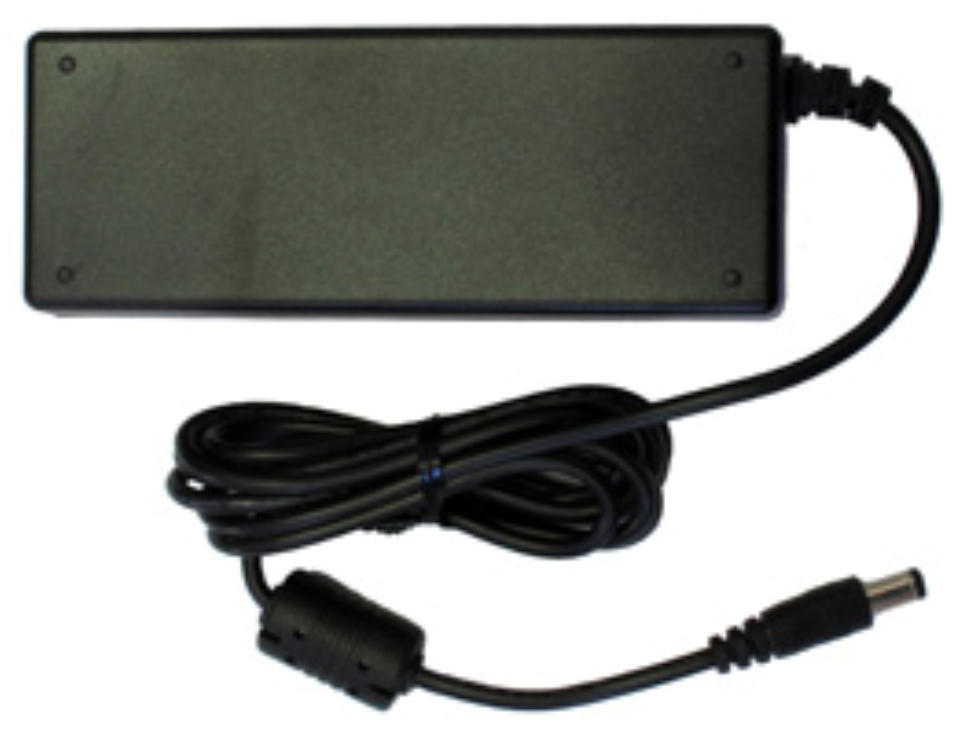

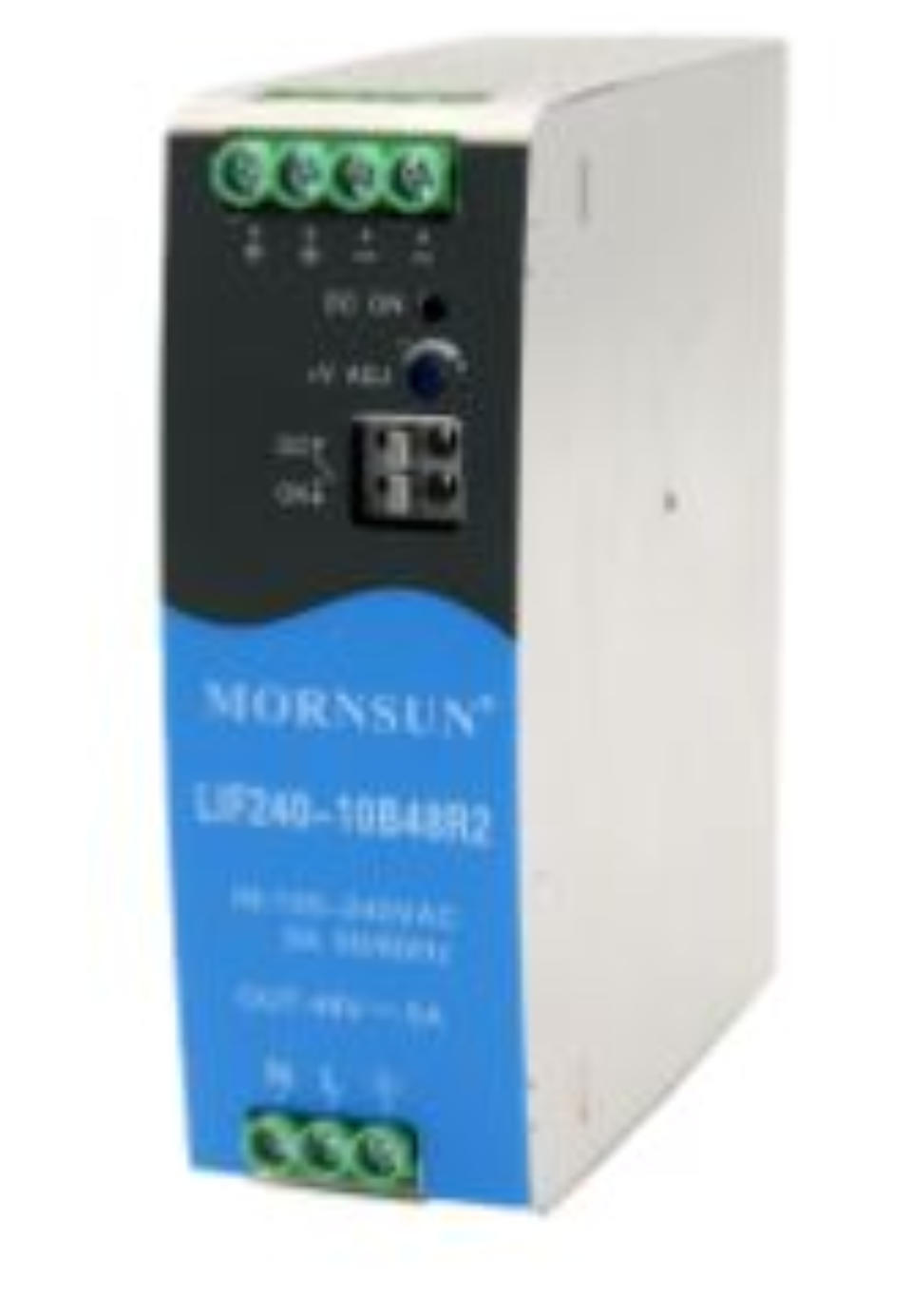

Netzteil für lunaIP Switch
L-SW-5500/5600/5601

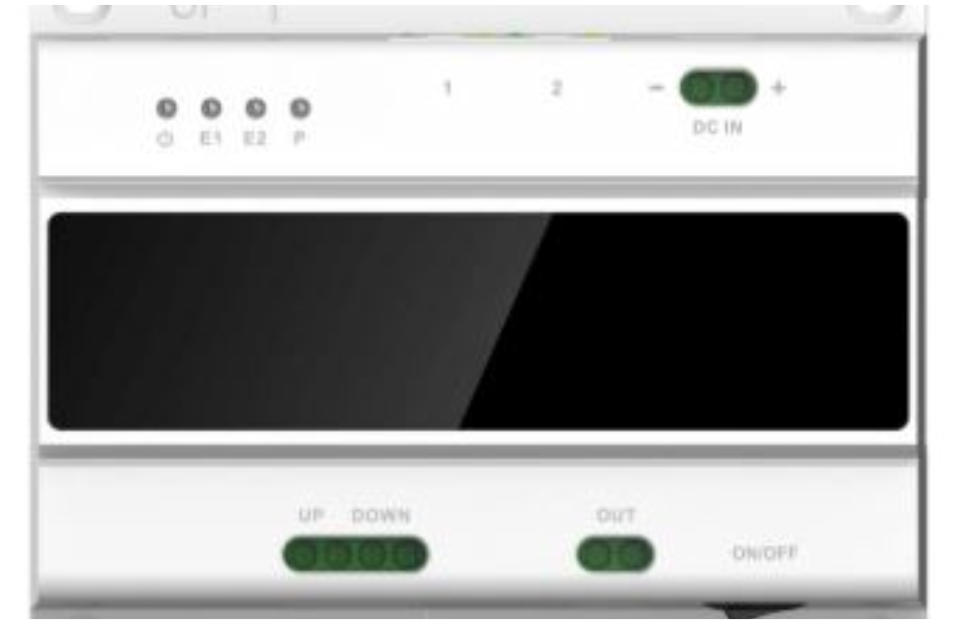

Der L-SW-5601 ist ein 6-fach Switch zur
Nutzung der IP
Türsprechanlagenmodule mit bis zu 6
Monitoren L-IS-5601 über Zweidraht
(kaskadierbar). Bei dieser gemischten
Installation lassen sich vorhandene
Klingelanlagen ohne grossen Aufwand
umrüsten. Über das Zweidrahtkabel
werden dabei sowohl Daten als auch Spannung zum Betrieb der Monitore übertragen
Zweidraht
24VDC (2,5A, Netzteil nicht im Lieferumfang)
max. 80W (Standby 0,2W)
-10 ... +55 °C (< 90% rel. Luftfeuchtigkeit)
178 mm(L) x 30 mm(H) x 84,5 mm(T)
600g
240VAC
24VDC / 2,5A
124 mm(L) x 48 mm(H) x 31,5 mm(T)
260 g
L-TA-5701
Einsatz
:
Schutzart:
zul. Arbeitstemperatur:
Abmessungen:
Ausführung:
Datenblatt:
L-TA-5702
Einsatz
:
Schutzart:
zul. Arbeitstemperatur:
Abmessungen:
Ausführung:
Datenblatt:

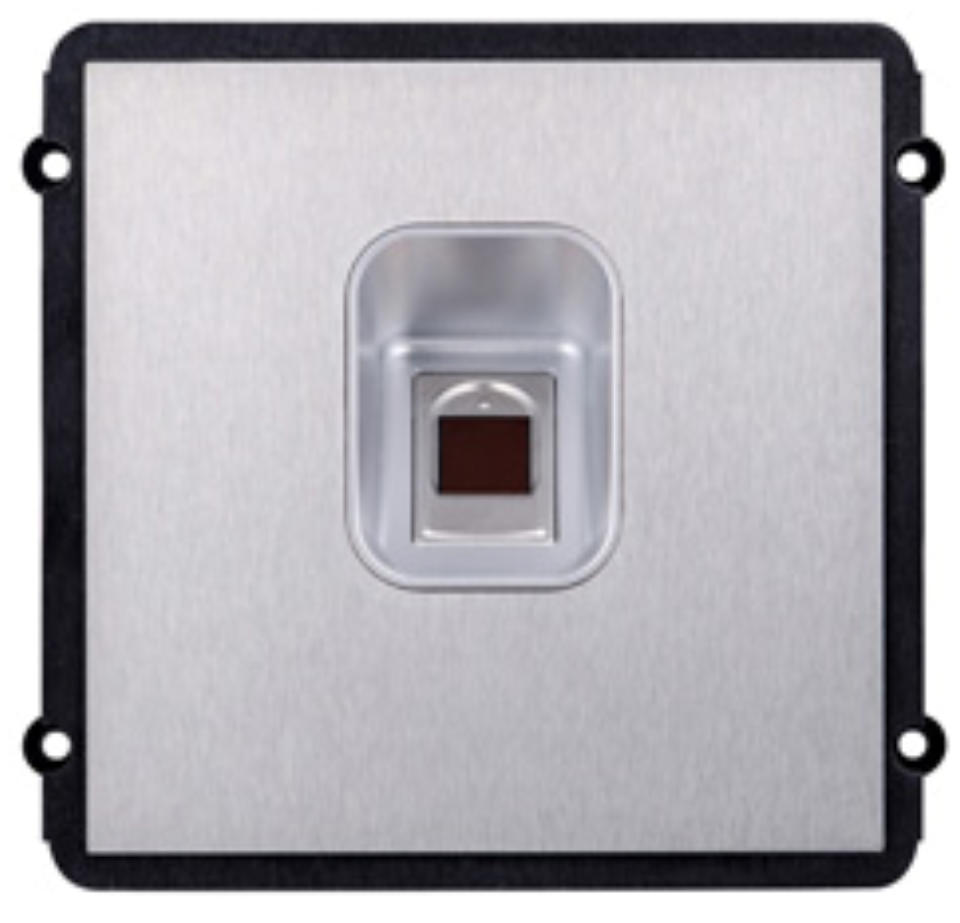

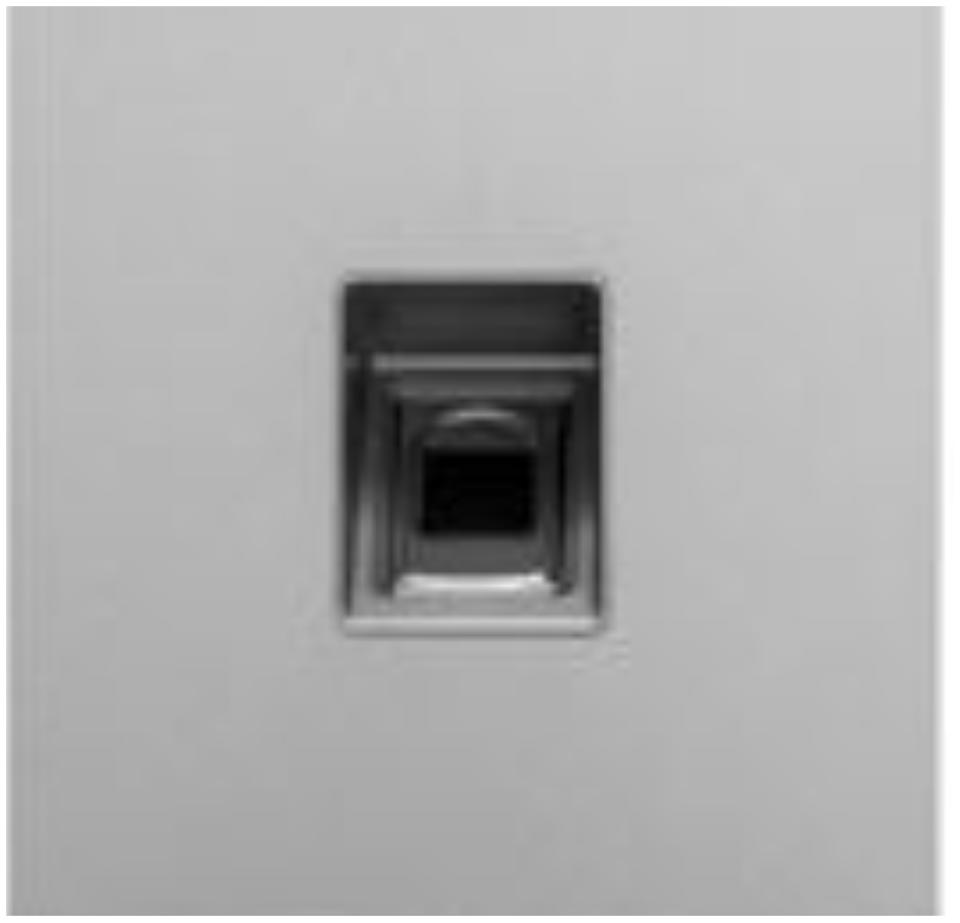

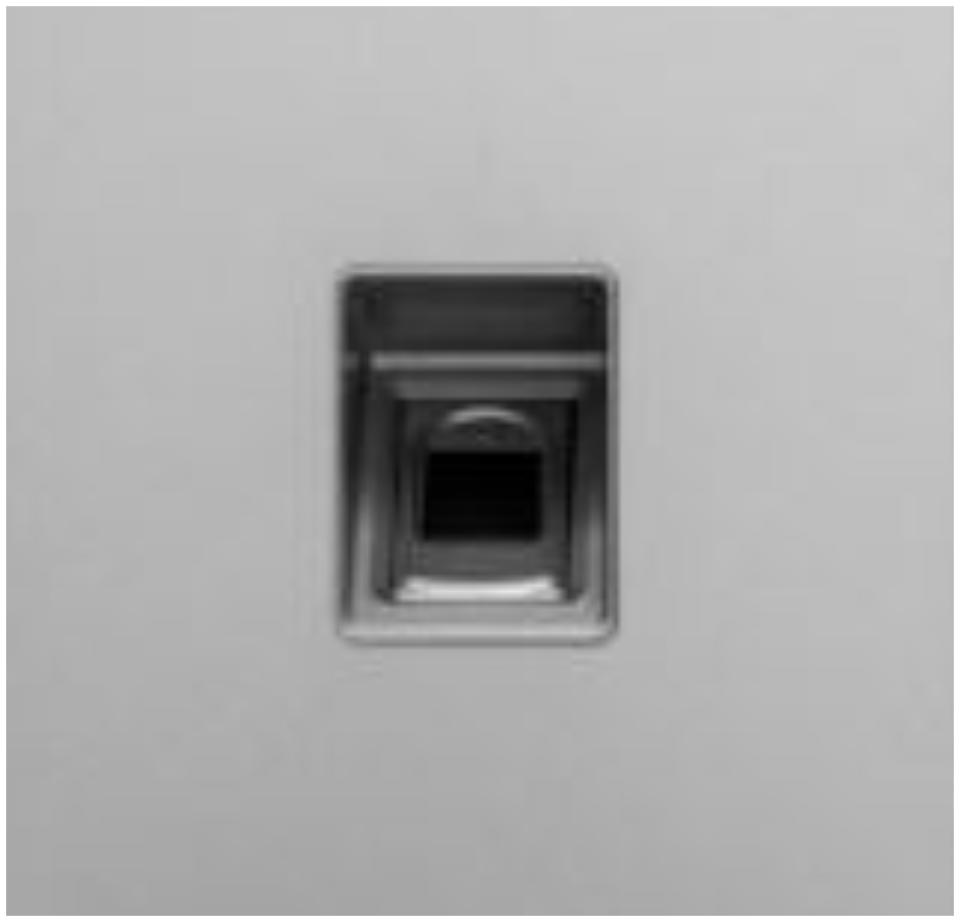

Das L-FP-5500 ist eine Netzwerk
Türsprechanlagenmodul für den
Aussenbereich (IP54) im Edelstahl-
gehäuse mit Fingerabdrucksensor und
ergänzt das Kamera-Hauptmodul
L-TS-5510. Eine separate Spannung-
sversorgung ist nicht nötig, diese erfolgt
über den Anschluss zum Hauptmodul.
Das L-FP-5500 ist nach IK07 schlagfest.
Zusammen mit anderen Modulen
(Kamera, Kartenleser, Keyboard) lässt
sich flexibel eine Türsprechanlage
kombinieren.
Fingerprintleser
IP-54 Wetterschutz, IK07 Vandalismusschutz
-40 ... +60 °C (< 90% rel. Luftfeuchtigkeit)
110,5mm(H) x 109,5mm(H) x 34mm(T)
Edelstahl
270g
L-FP-5700
Einsatz
:
Schutzart:
zul. Arbeitstemperatur:
Abmessungen:
Ausführung:
Gewicht:
Datenblatt:
L-AD-565
Spannungseingang:
Spannungsausgang:
Abmessungen:
Gewicht:
Datenblatt:
L-SW-5601
Anschlussart:
Spannungsversorgung:
Leistungsaufnahme :
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt:
lunaIP Intercom Aussen- und Innensprechstellen über Zweidraht
L-IS-5600
Bildschirmgrösse:
Signaleingang:
Auflösung:
Menüsprache:
Bedienung:
Alarm Ein-/ Ausgänge:
Audio Ein-/ Ausgänge:
Speicher:
Gehäuse/Material / Farbe:
Spannungsversorgung:
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt:
Der LT-IS-5600 ist ein optisch
ansprechender 7" Touchscreen LCD
(800x480px) zur Überwachung und
Bedienung von Türsprechanlagen. Bild
und Ton werden über Zweidraht
übertragen. Der Monitor verfügt über
Mikrofon und Laustprecher sowie einen
SD-Kartenslot zum Aufzeichnen von
Videos, Bilder und Nachrichten.
L-TS-5600
Aufnahmesensor:
Auflösung:
Objektiv:
Blickwinkel:
Türöffner:
Ruftasten:
Alarm Ein-/ Ausgänge:
Spannungsversorgung:
Schutzart:
zul. Arbeitstemperatur:
Abmessungen:
Ausführung:
Gewicht:
Datenblatt:
Das L-TS-5600 ist ein Netzwerk
Türsprechanlagenmodul für den
Aussenbereich (IP54) im
Edelstahlgehäuse. Die Kommunikation
erfolgt bei diesem Modul über einen
Zweidrahtanschluss (L-SW-5600
erforderlich). Es verfügt über eine
1,3MP Weitwinkelkamera (2,8mm)
sowie Mikrofon, Lautsprecher und eine
Türklingel. Sie unterstützt die
Aufzeichnung von Audio- und
Videonachrichten von Besuchern (auf
passenden Monitoren mit SD-Karte),
welche dann lokal oder per mobil (App)
abgerufen werden können. Das Modul ist nach IK07 schlagfest. Über einen Kontakt
im passenden Rahmen (Aufputz oder Unterputz) wird zudem ein unbefugtes
Manipulieren (Entfernen) des Moduls detektiert und angezeigt. Über einen
schaltbaren Ausgang kann zB ein Türöffner angesprochen werden, auch per
Fernzugriff. Passende Auf- oder Unterputzgehäuse sind vorhanden
7“
Zweidraht
800 (H) x 480 (V)
u.a. deutsch, englisch, französisch
Touchscreen und Tasten
6 / 1(max 12VDC, 30mA)
Mikrofon, Lautsprecher
MicroSD Cardslot, max 32GB
Aluminium, Kunststoff / grau, weiss
10-15 VDC, 7 Watt oder über Zweidraht
ab Switch L-SW-5600
-10 °C bis +60 °C
200(B) x 136(H) x 22(T) mm
800 g
1/4" 1.3 Megapixel CMOS Bild-Sensor
Aufzeichnung in 800(H) x 480(V) Pixel
2.8mm Miniobjektiv
90°(H)
12VDC Ausgang (30mA max. mit PoE,
300mA max. mit separater 12VDC Versorgung
1
2/0
10-15 VDC oder PoE, 10 Watt
IP-54 Wetterschutz, IK07 Vandalismusschutz
-40 ... +60 °C (< 90% rel. Luftfeuchtigkeit)
129mm(B) x 140mm(H) x 32,2mm(T)
Edelstahl
800g

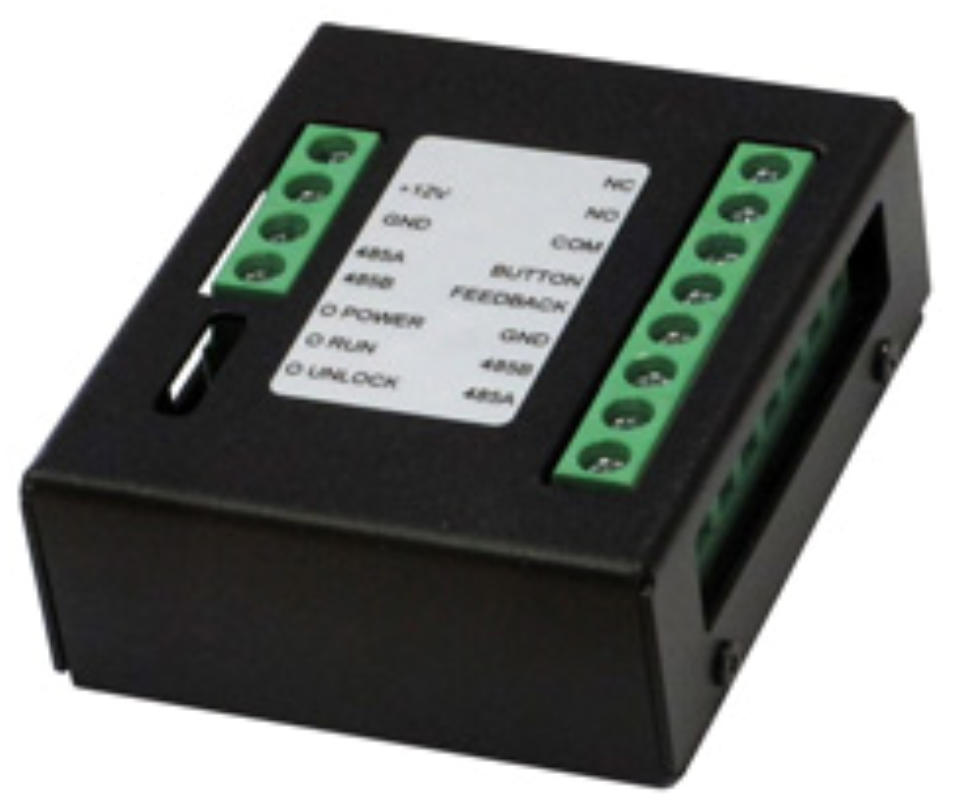

RS485 BUS-Relais zu
Aussensprechstellen L-TS-5500,
L-TS-5510 und L-TS-5600
- Türöffnerausgang Umschaltkontakt
- Eingang Türöffnertaste
12VDC / 1W
über RS485
-10 ... +60 °C (< 90% rel. Luftfeuchtigkeit)
58 mm(L) x 51mm(H) x 24,5 mm(T)
46 g
L-ER-5020
Spannungsversorgung:
Ansteuerung :
zul. Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt:

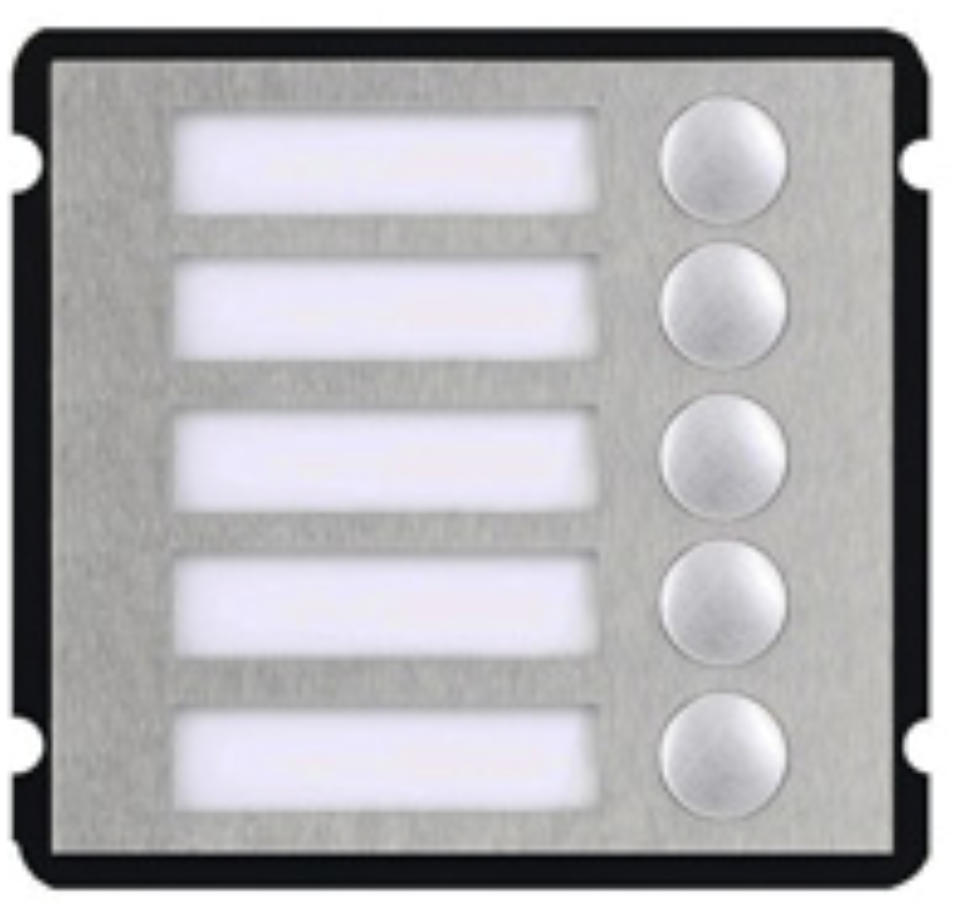

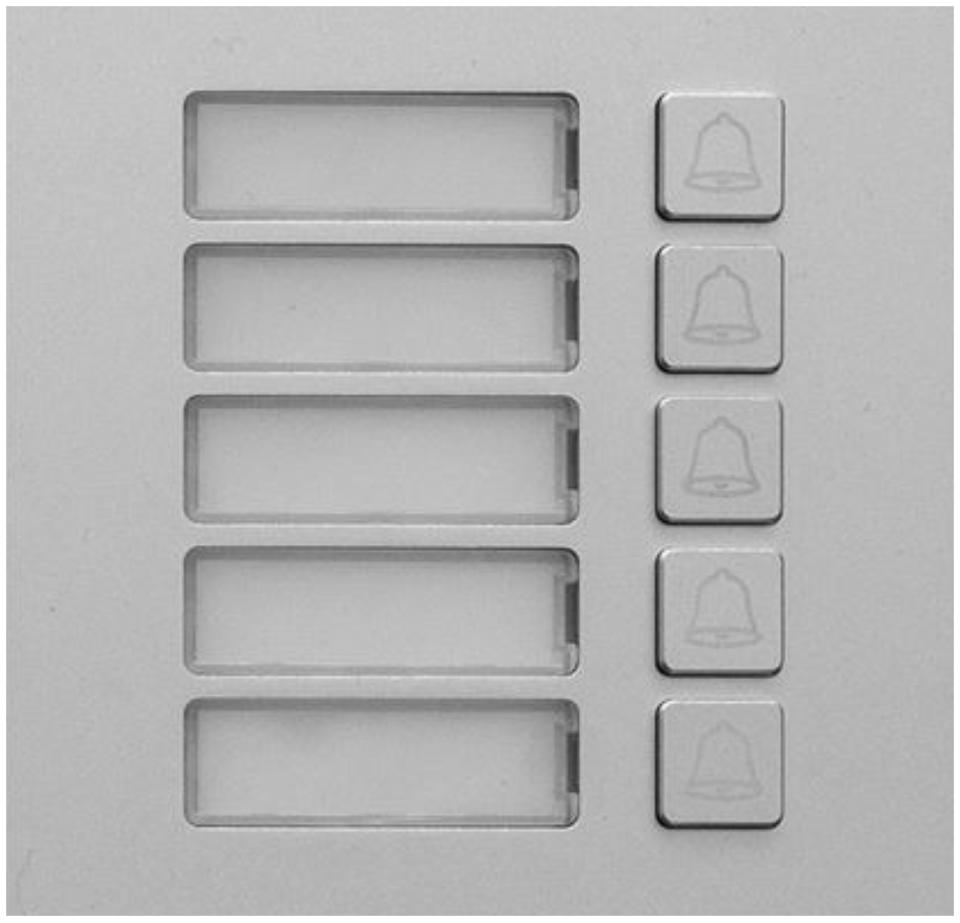

Das L-TA-5705 ist ein
Türsprechanlagenmodul für den
Aussenbereich (IP65) mit Aluminium-
Frontplatte. Es verfügt über fünfseparate
Türklingel-Knöpfe und ergänzt das
Kamera-Hauptmodul. Eine separate
Spannungsversorgung ist nicht nötig,
diese erfolgt über den Anschluss zum
Hauptmodul. Das L-TA-5705 ist nach
IK07 schlagfest. Zusammen mit anderen
Modulen (Kamera, Kartenleser) lässt sich
flexibel eine Türsprechanlage
kombinieren
Tastenmodul, 2 Ruftasten
IP-65 Wetterschutz, IK07 Vandalismusschutz
-20 ... +60 °C (< 90% rel. Luftfeuchtigkeit)
100 mm x 100 mm x 31 mm (B x H x T)
Aluminium
L-TA-5705
Einsatz
:
Schutzart:
zul. Arbeitstemperatur:
Abmessungen:
Ausführung:
Datenblatt:

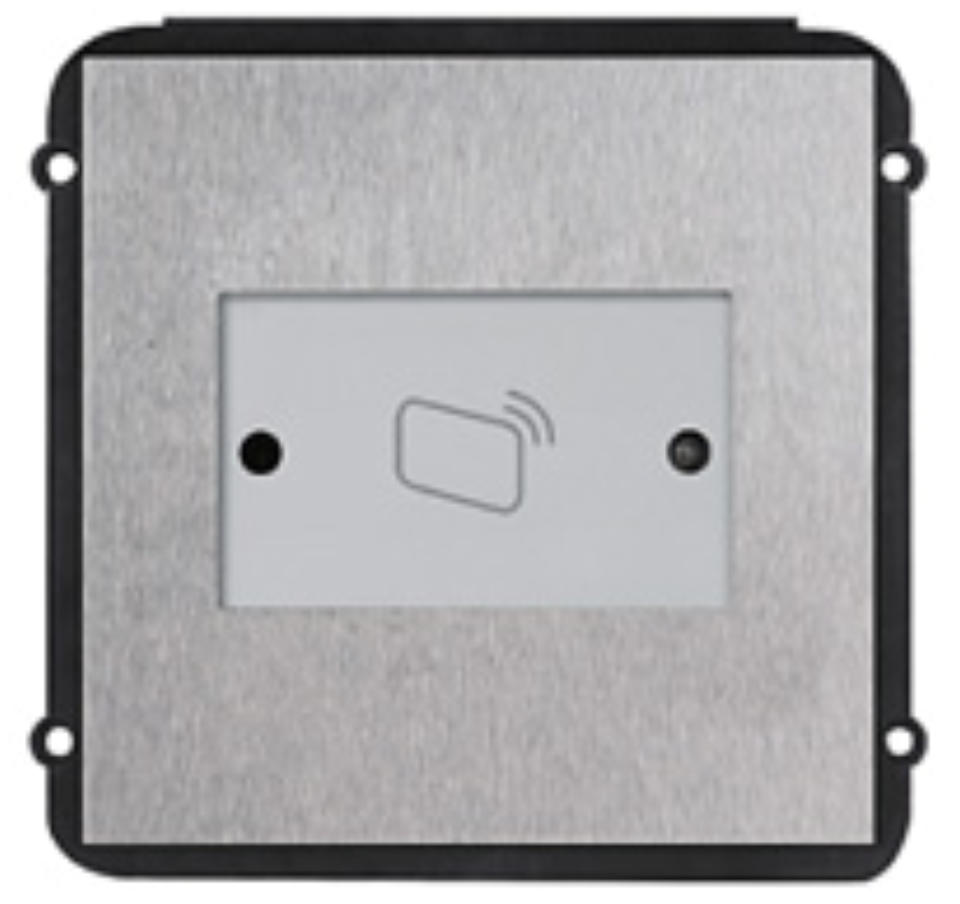

Das L-KL-5700 ist ein Türsprechanlagenmodul für den Außenbereich (IP65) mit
Kartenleser (RFID) in einer Alu-Frontplatte und ergänzt das Kamera-Hauptmodul. Eine
separate Spannungsversorgung ist nicht nötig, diese erfolgt über den Anschluss zum
Hauptmodul. Das L-KL-5700 ist nach IK07 schlagfest. Zusammen mit anderen
Modulen (Kamera, Tastatur, Fingerabdrucksensor) lässt sich flexibel eine
Türsprechanlage kombinieren
Kartenleser (RFID)
IP-65 Wetterschutz, IK07 Vandalismusschutz
-20 ... +60 °C (< 90% rel. Luftfeuchtigkeit)
100 x 49,9 mm x 28,5 mm (B x H x T)
Aluminium
L-KL-5700
Einsatz
:
Schutzart:
zul. Arbeitstemperatur:
Abmessungen:
Ausführung:
Datenblatt:

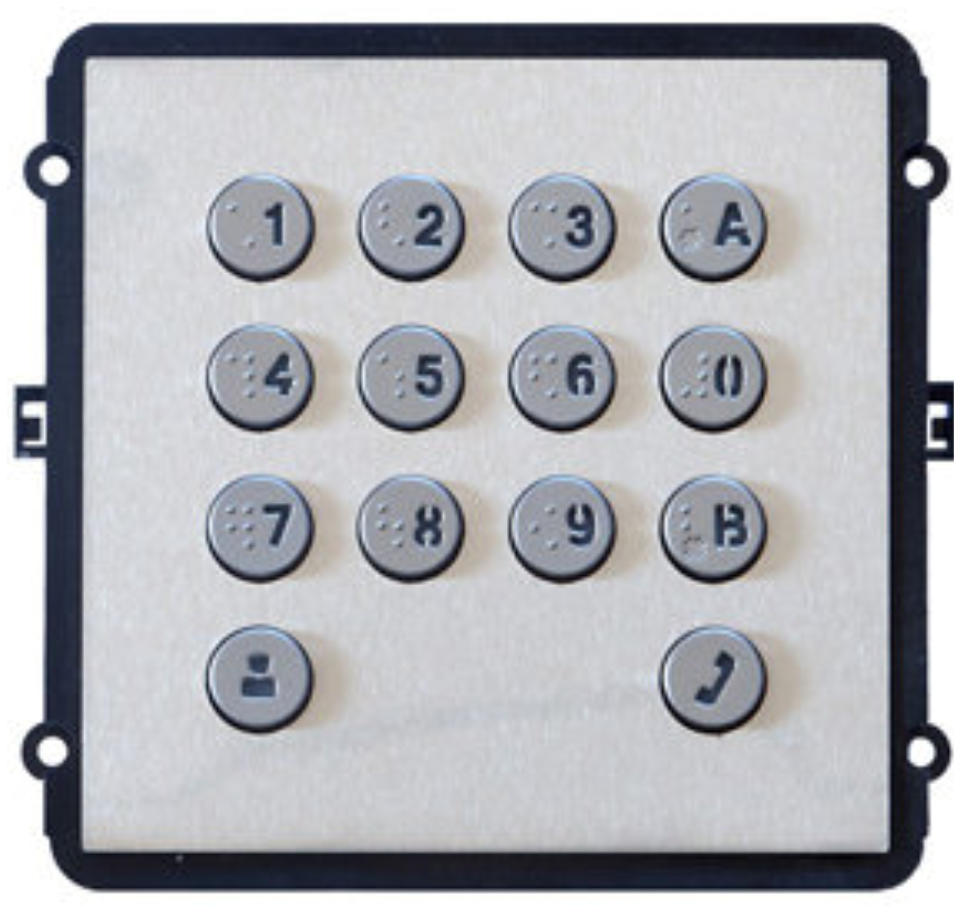

Das L-KB-5500 ist eine Netzwerk
Türsprechanlagenmodul für den
Aussenbereich (IP54) im Edelstahl-
gehäuse mit Keyboard (numerische
Tastatur) und ergänzt das Kamera-
Hauptmodul L-TS-5510. Eine separate
Spannungsversorgung ist nicht nötig,
diese erfolgt über den Anschluss zum
Hauptmodul. Das L-KB-5500 ist nach
IK07 schlagfest. Zusammen mit anderen
Modulen (Kamera, Kartenleser,
Fingerabdrucksensor) lässt sich flexibel
eine Türsprechanlage kombinieren.
Nummerische Tastatur für Anrufe
IP-54 Wetterschutz, IK07 Vandalismusschutz
-40 ... +60 °C (< 90% rel. Luftfeuchtigkeit)
110,5mm(H) x 109,5mm(H) x 34mm(T)
Edelstahl
320g
L-KB-5500
Einsatz
:
Schutzart:
zul. Arbeitstemperatur:
Abmessungen:
Ausführung:
Gewicht:
Datenblatt:

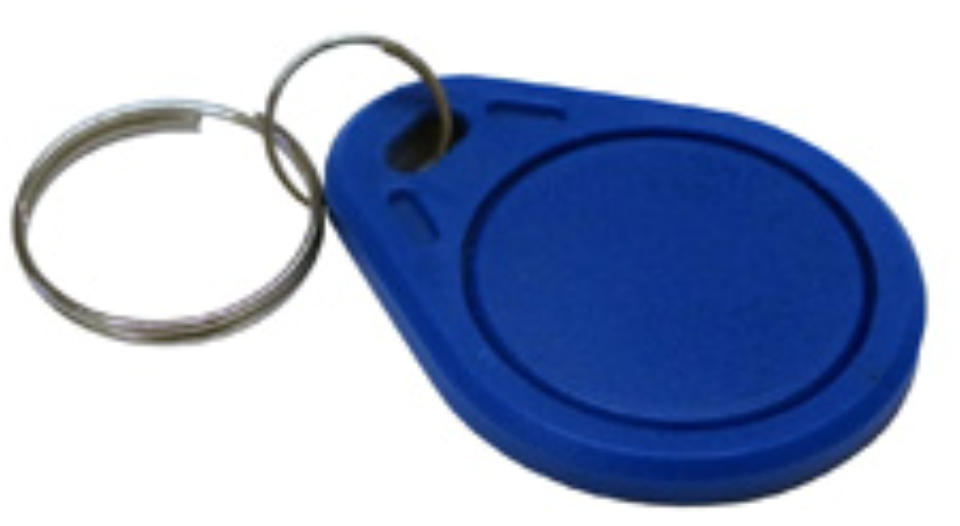

Der RFID-Tag (13,56MHz) ist an einem
Schlüsselring befestigt und eignet sich
zur Verwendung mit dem
Kartenlesemodul L-KL-5510
RFID Tag zur Nutzung mit Kartenlesemodul
13,56MHz
Kunststoff, Metall
blau, silber
40 mm(L) x 32 mm(B) x 4 mm(H)
RFID-Tag
Einsatz
:
Frequenzbereich:
Gehäuse/Material:
Farbe:
Abmessungen:
Datenblatt:
