L-TFT-CVI
Videonorm:
Bildschirmgrösse:
Hintergrundbeleuchtung:
Aktive Bildelemente :
Videoein- Ausgang:
Beleuchtung:
Funktionen:
Bedienung:
Schnittstellen:
Spannungsausgang:
Audio Ein-/ Ausgänge:
Speicher:
Spannungsversorgung:
Zulässige Arbeitstemperatur:
Abmessungen:
Gewicht:
Lieferumfang:
Datenblatt:
NTSC/PAL
4“
LED (IPS)
800 x 480px
je 1 x BNC
LED Licht 2x35lm
u.a. Video- Aufzeichnung, -Screenshot und
Wiedergabe, IP-Kamera -Suche und -Konfiguration,
HD-CVI OSD Bedienung, PTZ-Steuerung
Wende-Keypad: 12-Tasten / 45 Tasten
RS485, USB
12VDC/2A, PoE (802.3af)
1 Eingang
8GB (intern)
7,4V Lithium-ionen Polymer Akku, 3000mA
Ladenetzteil im Lieferumfang
-10°C bis +55°C
190mm x 113mm x 37mm
1,6 kg
Ladenetzteil, 12VDC Out Kabel, Anleitung
Der L-TFT-CVI TEST ist ein 4" Farb-/Service-
Monitor mit TFT Display (800x480px, IPS) zum
Einstellen und Testen von Überwachungs-
kameras direkt am Montageort. Das Gerät bietet
eine Vielzahl an Funktionen zum Einstellen und
Testen von IP- und HD-CVI Kameras und verfügt
hierzu über umfangreiche Anschluss-
möglichkeiten (2x1000Mbit RJ45, BNC in/out,
RS485, Audio). Der grosszügig dimensionierte
Akku des Gerätes (3000mAh) garantiert viele
Betriebsstunden und versorgt einen Ausgang für
den Anschluss einer Kamera mit Spannung
(12VDC/2A bzw. PoE/802.3af). Der Tester verfügt
über eine zuschaltbare LED-Leuchte

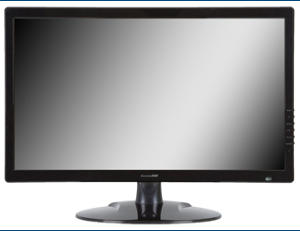

L-TFT-215-HD
Videonorm:
Bilddiagonale:
Auflösung:
Seitenverhältnis:
Ansprechzeit:
Blickwinkel (H/V):
Leuchtstärke:
Kontrastumfang:
Videoeingänge:
Videoausgänge:
Audioeingänge:
Audioausgänge:
Lautsprecher:
OSD Menu:
VESA Anschluss:
Spannungsversorgung:
zul. Arbeitstemperatur:
Abmessungen:
Ausführung / Gewicht:
Lieferumfang:
Datenblatt:
PAL / NTSC
21.5 (54.6cm)
1920H) x 1080V)
16:9
5ms
170° / 160°
200 cd/m²
1000 : 1
1xHD-BNC (HD-CVI, TVI, AHD)
1xBNC (CVBS)
1xHDMI
1xVGA
1 x HD-BNC, durchgeschleift
1 x Audio IN, RCA
2x Audio OUT, RCA
1x 2 Watt
diverse, u.a. Deutsch, Englisch, Französisch
100 mm x 100 mm
100-240/ 30 Watt
-0 °C bis +40 °C
B: 516,6 mm x H: 316,7 mm x T: 51,2 m (ohne Standfuss)
Kunststoffgehäuse / 4,79 kg
Standfuss, VGA-Kabel
LED Video Monitore

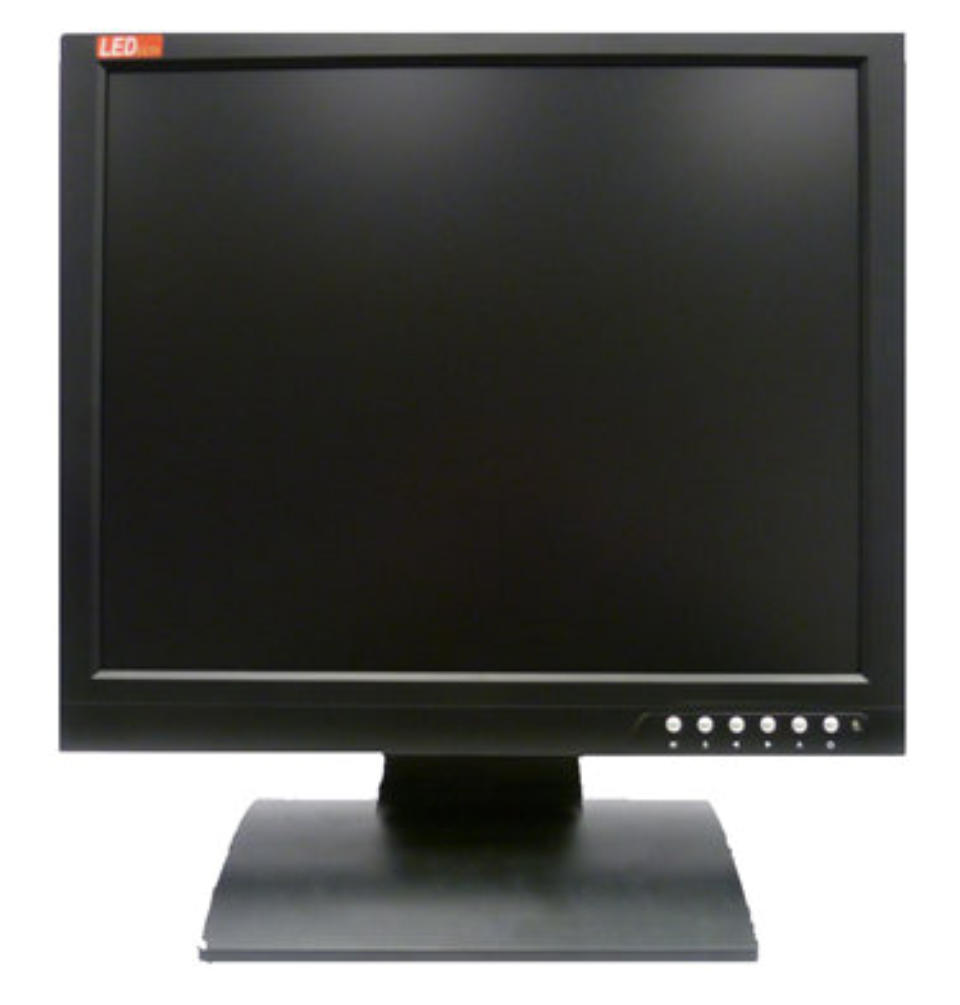

LME-17
Videonorm:
Bilddiagonale:
Auflösung:
Seitenverhältnis:
Ansprechzeit:
Blickwinkel (H/V):
Leuchtstärke:
Kontrastumfang:
Videoeingänge:
Videoausgänge:
Audioeingänge:
Audioausgänge:
Lautsprecher:
OSD Menu:
PIP / POP:
VESA Anschluss:
Spannungsversorgung:
zul. Arbeitstemperatur:
Abmessungen:
Ausführung / Gewicht:
Datenblatt:
PAL / NTSC
17“
1280(H) x 1024(V)
4:3
5ms
170° / 160°
300 cd/m²
10.000 : 1
2x BNC, VGA, HDMI
2 x BNC (Durchschleifbetrieb)
PC Stereo, RCA
RCA
2x 1,5 Watt
Deutsch, Englisch, Französisch, Italienisch, Spanisch,
Russisch, Türkisch, Japanisch, Polnisch
Ja / Ja
75 mm x 75 mm
12 VDC / 20 Watt (Netzteil 230V im Lieferumfang)
0 °C bis +40 °C
B: 385 mm x H: 384 mm x T: 165 mm mit Fuss
Kunststoffgehäuse / 3.2 kg

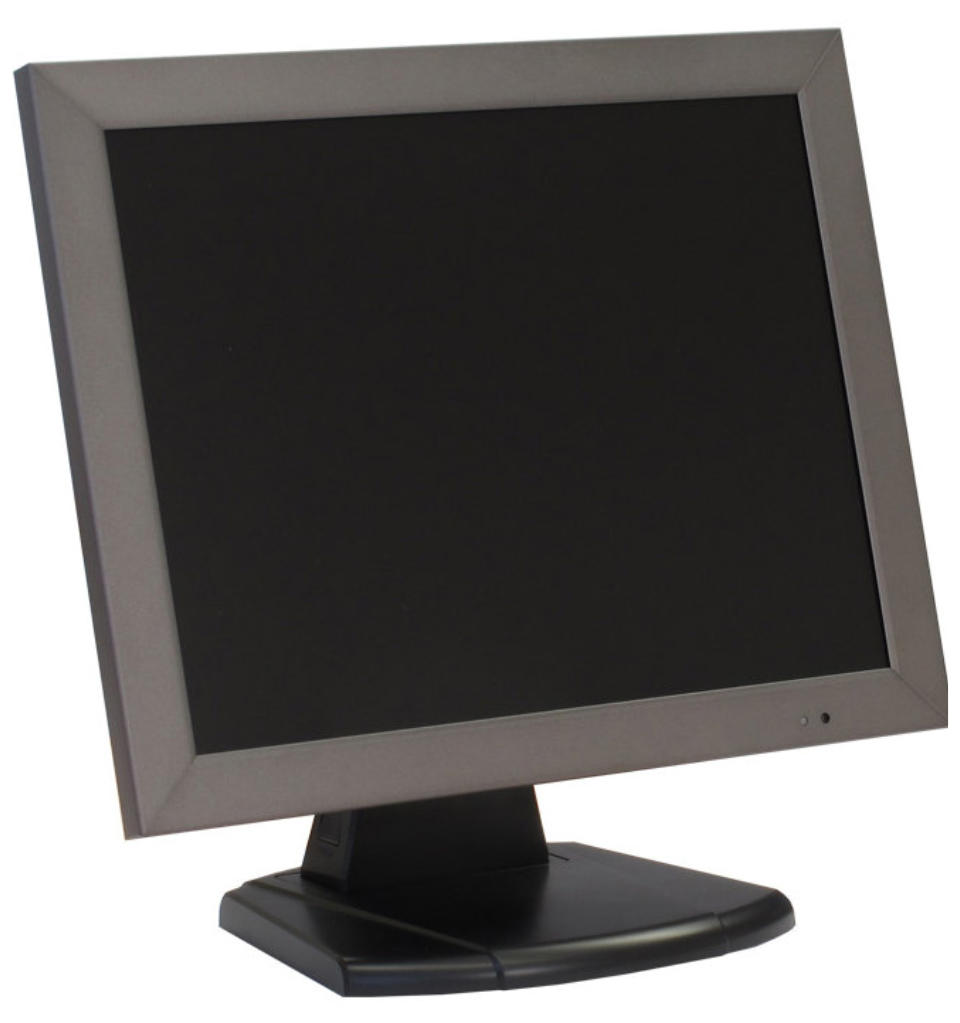

T-TFT 153 Profi
Videonorm:
Bilddiagonale:
Auflösung:
Seitenverhältnis:
Ansprechzeit:
Blickwinkel (H/V):
Leuchtstärke:
Kontrastumfang:
Videoeingänge:
Videoausgänge:
Audioeingänge:
Audioausgänge:
Lautsprecher:
OSD Menu:
PIP / POP:
VESA Anschluss:
Spannungsversorgung:
zul. Arbeitstemperatur:
Abmessungen:
Ausführung / Gewicht:
Lieferumfang:
Datenblatt:
PAL / NTSC
15" (38 cm)
1024(H) x 768(V)
4:3
6ms
160° / 160°
400 cd/m²
600 : 1
2 x FBAS (BNC), 1 x Y/C (Mini-DIN), 1 x VGA
2 x BNC (Durchschleifbetrieb)
2x Audio IN, RCA
2x Audio OUT, RCA
1x 2 Watt
diverse, u.a. Deutsch, Englisch, Französisch
Nein
100 mm x 100 mm
12 VDC / 21 Watt (Netzteil 230V im Lieferumfang)
-0 °C bis +40 °C
B: 353 mm x H: 278 mm x T: 47 mm (ohne Fuss)
Metallgehäuse / 3.2 kg
Standfuss, Netzteil, FB, VGA-Kabel, Audio-Kabel

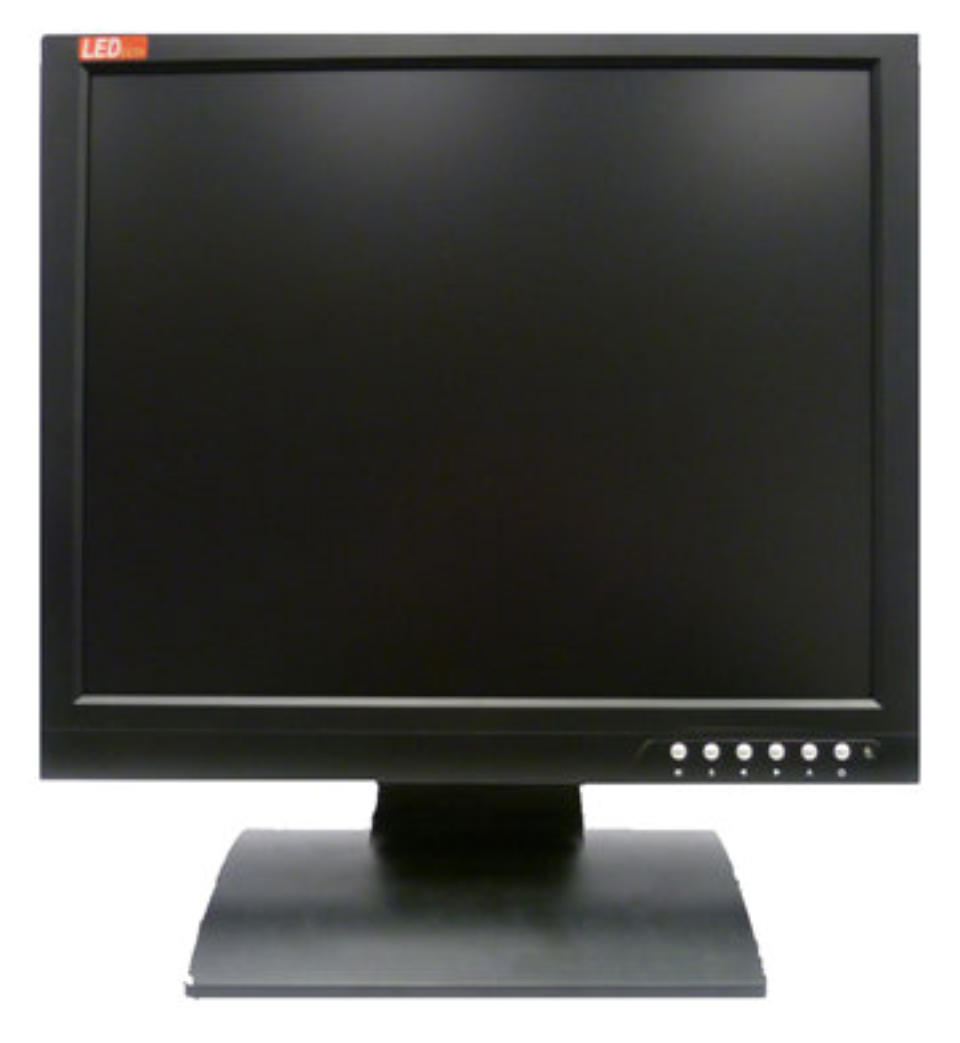

LME-19
Videonorm:
Bilddiagonale:
Auflösung:
Seitenverhältnis:
Ansprechzeit:
Blickwinkel (H/V):
Leuchtstärke:
Kontrastumfang:
Videoeingänge:
Videoausgänge:
Audioeingänge:
Audioausgänge:
Lautsprecher:
OSD Menu:
PIP / POP:
VESA Anschluss:
Spannungsversorgung:
zul. Arbeitstemperatur:
Abmessungen:
Ausführung / Gewicht:
Datenblatt:
PAL / NTSC
19“
1280(H) x 1024(V)
4:3
5ms
170° / 160°
300 cd/m²
10.000 : 1
2x BNC, VGA, HDMI
2 x BNC (Durchschleifbetrieb)
PC Stereo, RCA
RCA
2x 1,5 Watt
Deutsch, Englisch, Französisch, Italienisch,
Spanisch, Russisch, Türkisch, Japanisch, Polnisch
Ja / Ja
75 mm x 75 mm
12 VDC / 25 Watt (Netzteil 230V im Lieferumfang)
0 °C bis +40 °C
B: 424 mm x H: 415 mm x T: 165 mm mit Fuss
Kunststoffgehäuse / 3.3 kg

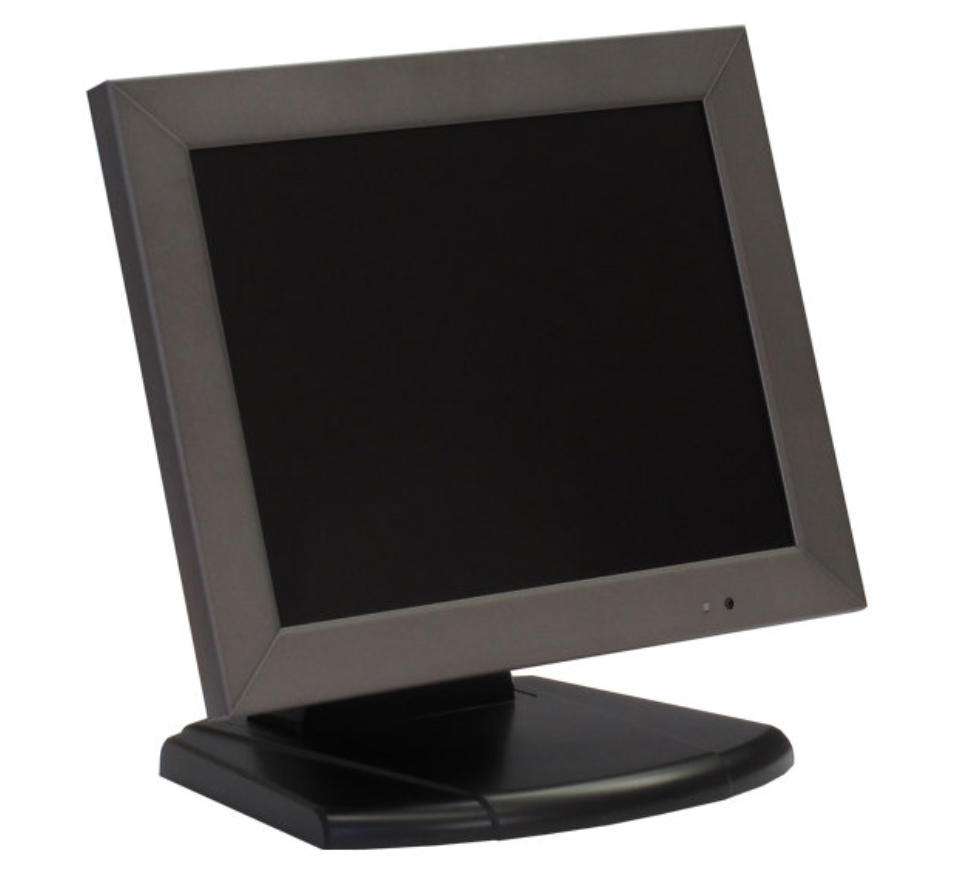

T-TFT 104 Profi
Videonorm:
Bilddiagonale:
Auflösung:
Seitenverhältnis:
Ansprechzeit:
Blickwinkel (H/V):
Leuchtstärke:
Kontrastumfang:
Videoeingänge:
Videoausgänge:
Audioeingänge:
Audioausgänge:
Lautsprecher:
OSD Menu:
PIP / POP:
VESA Anschluss:
Spannungsversorgung:
zul. Arbeitstemperatur:
Abmessungen:
Ausführung / Gewicht:
Lieferumfang:
Datenblatt:
PAL / NTSC
10,4" (26 cm)
640(H) x 480(V)
4:3
40ms
140° / 110°
300 cd/m²
300 : 1
2 x FBAS (BNC), 1 x Y/C (Mini-DIN), 1 x VGA
2 x BNC (Durchschleifbetrieb)
2x Audio IN, RCA
2x Audio OUT, RCA
Nein
Englisch
Nein
100 mm x 100 mm
12 VDC / 13.2 Watt (Netzteil 230V im Lieferumfang)
-10 °C bis +60 °C
B: 266 mm x H: 214 mm x T: 40 mm (ohne Fuss)
Metallgehäuse / 2.0 kg
Monitor, Fernbedienung

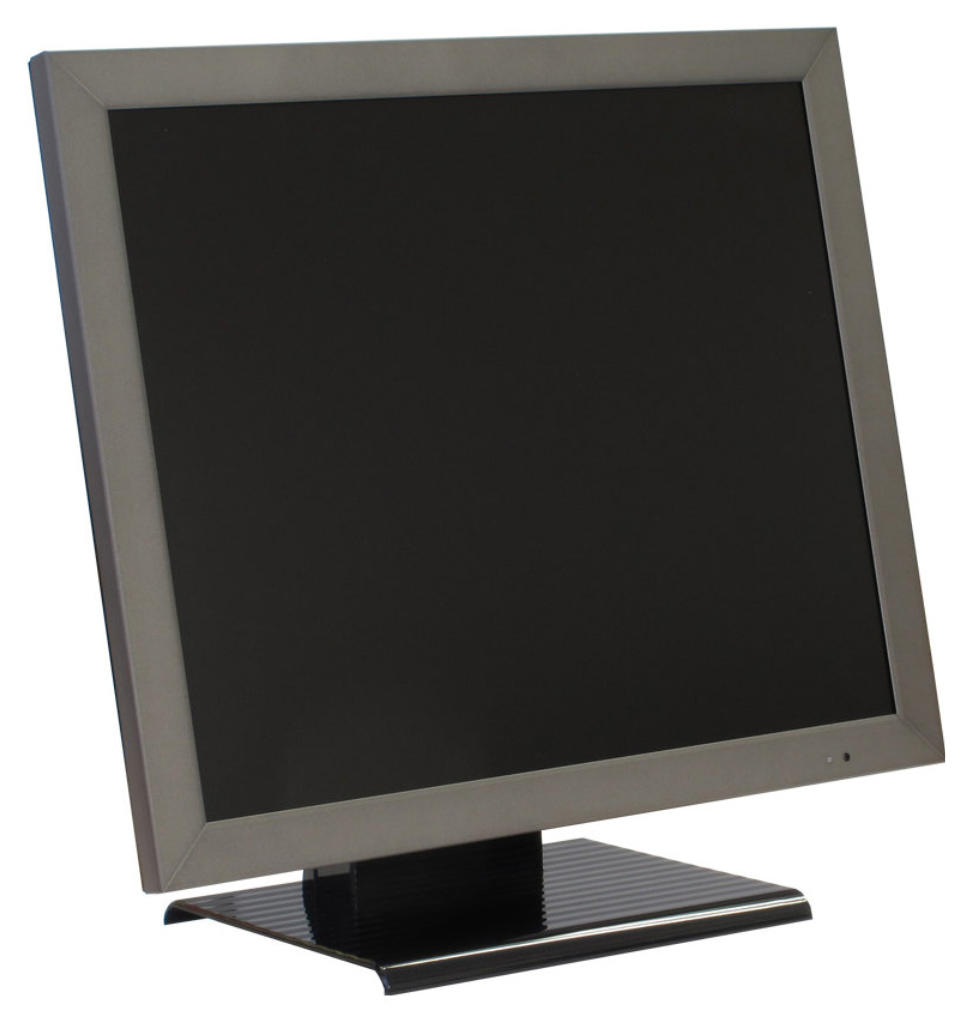

T-TFT 173 Profi
Videonorm:
Bilddiagonale:
Auflösung:
Seitenverhältnis:
Ansprechzeit:
Blickwinkel (H/V):
Leuchtstärke:
Kontrastumfang:
Videoeingänge:
Videoausgänge:
Audioeingänge:
Audioausgänge:
Lautsprecher:
OSD Menu:
PIP / POP:
VESA Anschluss:
Spannungsversorgung:
zul. Arbeitstemperatur:
Abmessungen:
Ausführung / Gewicht:
Lieferumfang:
Datenblatt:
PAL / NTSC
17" (43 cm)
1280(H) x 1024V)
4:3
3.8ms
160° / 160°
400 cd/m²
1000 : 1
2 x FBAS (BNC), 1 x Y/C (Mini-DIN), 1 x VGA
2 x BNC (Durchschleifbetrieb)
2x Audio IN, RCA
2x Audio OUT, RCA
1x 2 Watt
diverse, u.a. Deutsch, Englisch, Französisch
Nein
100 mm x 100 mm
12 VDC / 30 Watt (Netzteil 230V im Lieferumfang)
-0 °C bis +40 °C
B: 387 mm x H: 322 mm x T: 47 mm (ohne Fuss)
Metallgehäuse / 3.9 kg
Standfuss, Netzteil, FB, VGA-Kabel, Audio-Kabel
T-TFT 193 Profi
Videonorm:
Bilddiagonale:
Auflösung:
Seitenverhältnis:
Ansprechzeit:
Blickwinkel (H/V):
Leuchtstärke:
Kontrastumfang:
Videoeingänge:
Videoausgänge:
Audioeingänge:
Audioausgänge:
Lautsprecher:
OSD Menu:
PIP / POP:
VESA Anschluss:
Spannungsversorgung:
zul. Arbeitstemperatur:
Abmessungen:
Ausführung / Gewicht:
Lieferumfang:
Datenblatt:
PAL / NTSC
19" (48 cm)
1280(H) x 1024V)
4:3
3.7ms
160° / 160°
400 cd/m²
1000 : 1
2 x FBAS (BNC), 1 x Y/C (Mini-DIN), 1 x VGA
2 x BNC (Durchschleifbetrieb)
2x Audio IN, RCA
2x Audio OUT, RCA
1x 2 Watt
diverse, u.a. Deutsch, Englisch, Französisch
Nein
100 mm x 100 mm
12 VDC / 25 Watt (Netzteil 230V im Lieferumfang)
-0 °C bis +40 °C
B: 387 mm x H: 322 mm x T: 47 mm (ohne Fuss)
Metallgehäuse / 5.5 kg
Standfuss, Netzteil, FB, VGA-Kabel, Audio-Kabel
