lunaHD HD-CVI Konverter
L-ZU-1710
Videoeingang:
Videoausgang:
Spannungsversorgung:
Zulässige Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt:
L-ZU-1500
Videoeingang:
Videoausgang:
Spannungsversorgung:
Zulässige Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt:
1 x HD-CVI
je 1 x HD-CVI/CVBS/HDMI/VGA
12VDC/0,65A (Netzteil nicht im Lieferumfang)
-10°C ~ +55°C
L: 162 mm x B: 136,4 mm x H: 30 mm
200g

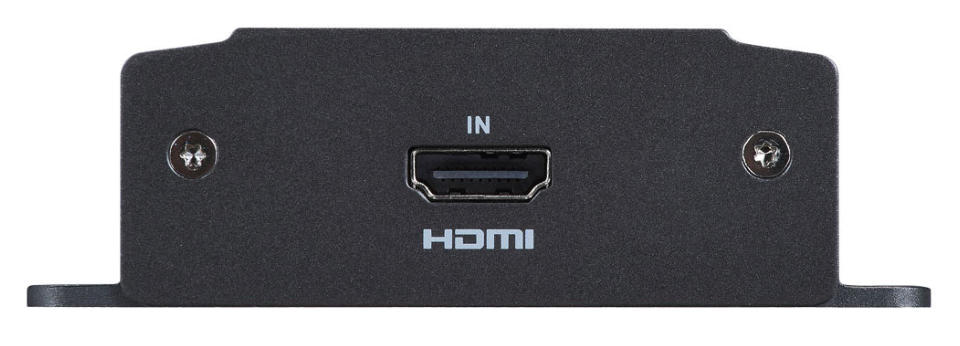

Der L-ZU-1710 ist ein Konverter für HDMI auf
HD-CVI. Unterstützt werden eingehende HDMI
Signale bis 1080p/60bps, ausgehende HD-CVI
Signale bis 720p/60bps und 1080p/30bps. Die
Spannungsversorgung erfolgt über 12VDC
(Netzteil nicht im Lieferumfang).
1 x HDMI Typ A
1 x HD-CVI
12VDC, 5W (Netzteil nicht im Lieferumfang)
-10°C ~ +55°C
L: 104,6 mm x B: 96,2 mm x H: 29,5 mm
315 g

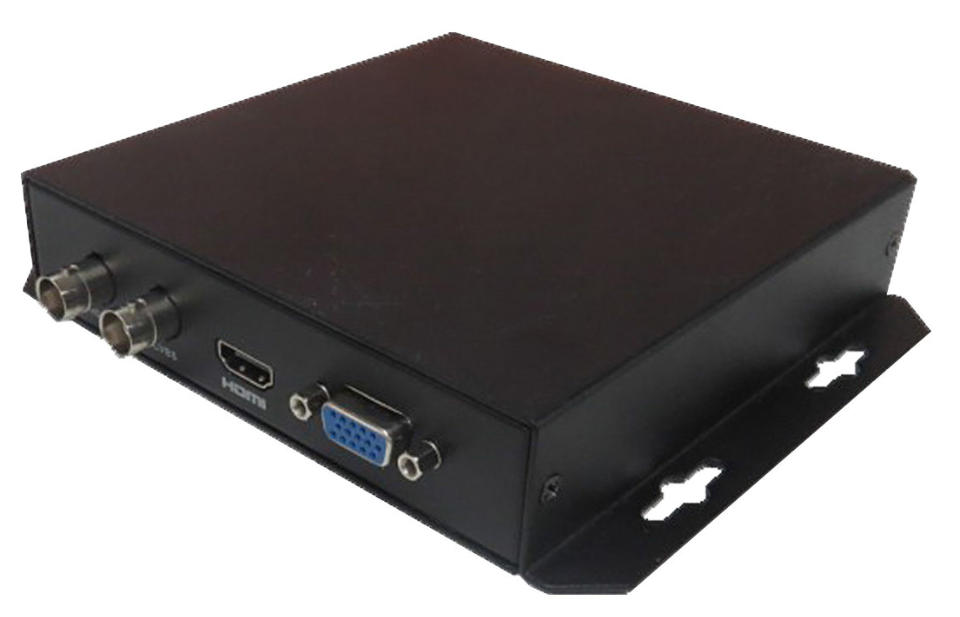

Der L-ZU-1500 ist ein HD-CVI Multikonverter
zum wandeln eines CVI Signal(durchgeschleift)
nach CVBS/HDMI/VGA. Das Gerät benötigt eine
Spannungsversorgung von 12VDC/0,65A
(Netzteil nicht im Lieferumfang).
L-ZU-1501
Videoeingang:
Videoausgang:
Spannungsversorgung:
Zulässige Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt:
1 x HD-SDI (SMPTE 292M)
1 x HD-CVI
12VDC, 0.5A (Netzteil nicht im Lieferumfang)
-10°C ~ +50°C
L: 88 mm x B: 33 mm x H: 22 mm
56 g

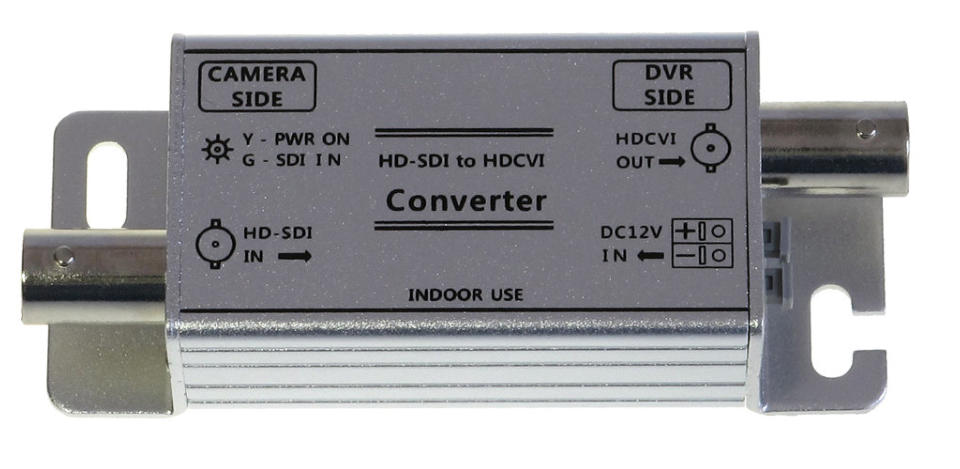

Der L-ZU-1501 ist ein Converter für HD-SDI auf
HD-CVI. Die Spannungsversorgung erfolgt über
12VDC (Klemmdrahtanschluss, Adapter auf
Klinke anbei). Das Netzteil ist nicht im
Lieferumfang enthalten
L-ZU-1521
Videoeingang:
Videoausgang:
Reichweite:
Spannungsversorgung:
Zulässige Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt:
LWL (single modeFC)
HD-CVI
bis 20km
12VDC/1A (nicht im Lieferumfang)
-40°C bis +75°C
L: 104,6 mm x B: 96,2 mm x H: 29,5 mm
200 g

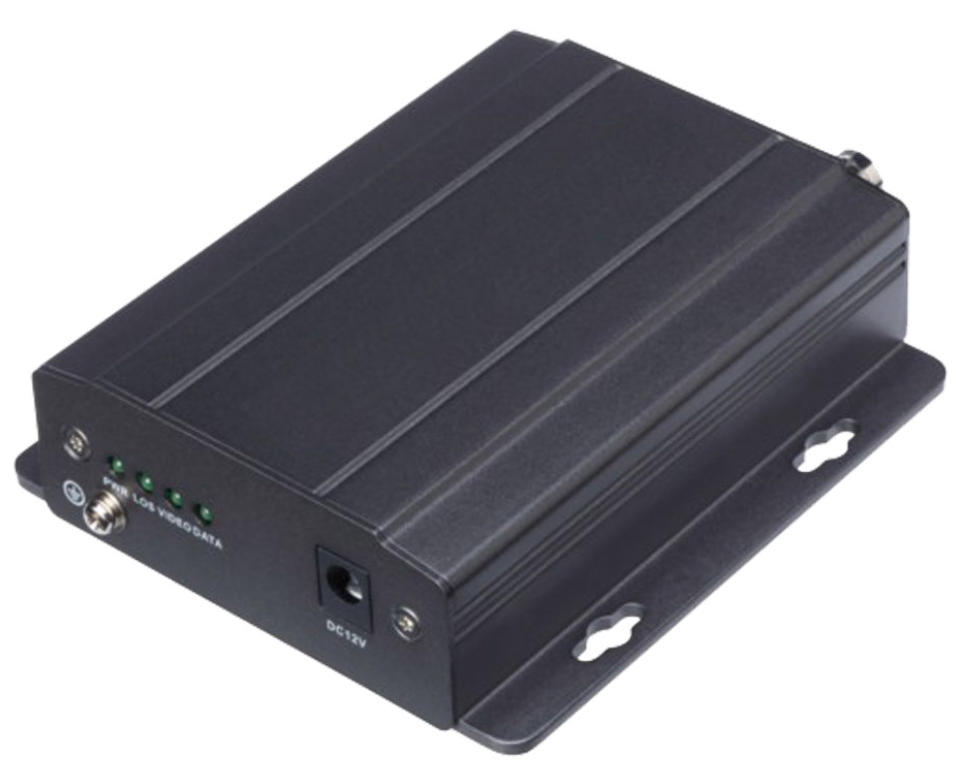

Der L-ZU-1521 ist ein Konverter von LWL
(Glasfaser) auf HD-CVI und fungiert als
Empfänger für den Sender (Artikel L-ZU-1520).
Diese Ausführung unterstützt Singlemode-
Fiberoptikkabel, die Übertragungsreichweite
beträgt hiermit bis zu 20km. Die
Spannungsversorgung erfolgt über 12VDC/1A
(Netzteil nicht im Lieferumfang).
L-ZU-1520
Videoeingang:
Videoausgang:
Reichweite:
Spannungsversorgung:
Zulässige Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt:
Der L-ZU-1520 ist ein Konverter von HD-CVI auf
LWL (Glasfaser) und fungiert als Sender für den
Empfänger (Artikel L-ZU-1521). Diese
Ausführung unterstützt Singlemode-
Fiberoptikkabel, die Übertragungsreichweite
beträgt hiermit bis zu 20km. Die
Spannungsversorgung erfolgt über 12VDC/1A
(Netzteil nicht im Lieferumfang).
HD-CVI
Eingang 500m bei 720p
Eingang 300m bei 1080p
LWL (single mode FC)
bis 20km
12VDC/1A (nicht im Lieferumfang)
-40°C bis +75°C
L: 104,6 mm x B: 96,2 mm x H: 29,5 mm
200 g
L-ZU-1540
Videoeingang:
Videoausgang:
Reichweite:
Anschlussart:
Zulässige Arbeitstemperatur:
Abmessungen:
Gewicht:
Lieferumfang:
Datenblatt:

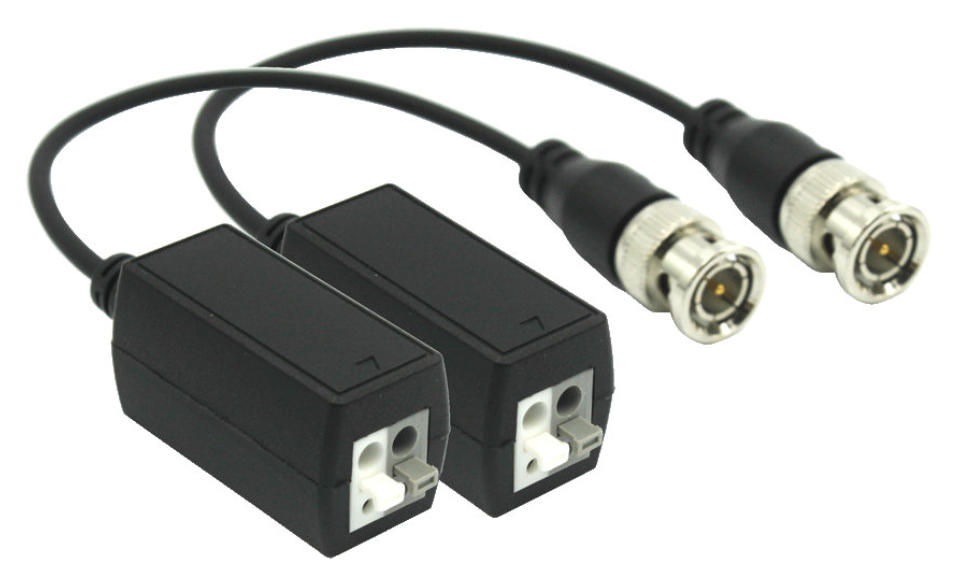

Der L-ZU-1540 ist ein Sender/Empfänger-Set für
die Übertragung eines HD-CVI Signals über
Zweidraht bis zu 400 Meter (720P) bzw. 250
Meter (1080P).
HD-CVI
HD-CVI
400m (720P), 250m (1080P)
jeweils CVI (BNC M, 75Ohm) und Zweidraht
-10 °C bis +55 °C
L: 104,6 mm x B: 96,2 mm x H: 29,5 mm
2x25 g
Sender, Empfänger
HD-CVI / TVI / AHD / CVBS
HD-CVI / TVI / AHD / CVBS
HD-CVI 1080p bis 500m
cvbs bis 1200m
Sender: Eingang BNC / Ausgang Zweidraht
Empfänger: Eingang Zweidraht / Ausgang BNC
-10 °C bis +55 °C
B: 113mm x H: 45,5mm x T: 29mm (jeweils)
2 x 65 g
Sender, Empfänger

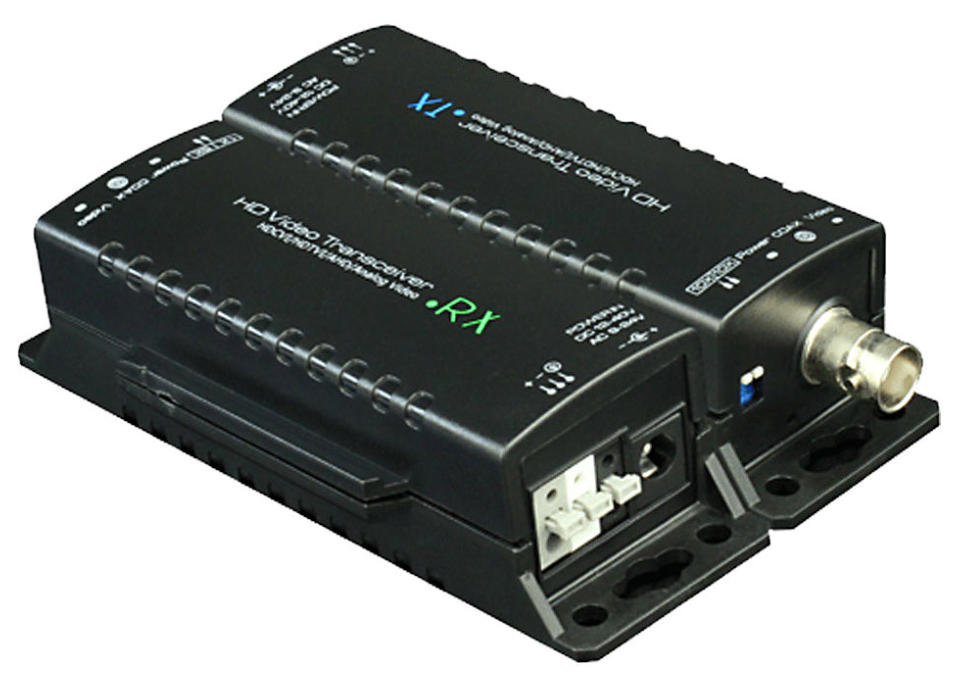

Der L-ZU-1745 ist ein Sender/Empfänger-Set für
die Übertragung von HD-CVI/AHD/TVI und
CVBS-Signalen bis 1080p über bis zu 500m
Reichweite (HD-CVI). Die Übertragung erfolgt
über Zweidraht (Klemmleistenanschluss), das
anliegende Videosignal wird mit Dip-Schaltern
gewählt. Sender und Empfänger müssen hierzu
jeweils mit 12-20VDC oder 9-24VAC Spannung
versorgt werden. Die Netzteile sind nicht im
Lieferumfang enthalten.
L-ZU-1502
Videoeingang:
Videoausgang:
Spannungsversorgung:
Zulässige Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt:

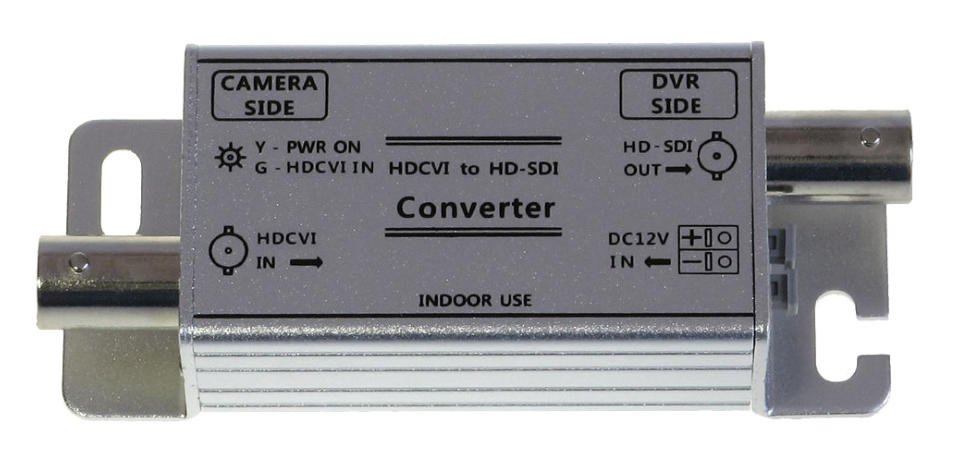

Der L-ZU-1502 ist ein Converter für HD-CVI auf
HD-SDI. Die Spannungsversorgung erfolgt über
12VDC (Klemmdrahtanschluss, Adapter auf
Klinke anbei). Das Netzteil ist nicht im
Lieferumfang enthalten
1 x HD-CVI
1 x HD-SDI (SMPTE 292M)
12VDC, 0.5A (Netzteil nicht im Lieferumfang)
-10°C ~ +50°C
L: 88 mm x B: 33 mm x H: 22 mm
56 g
L-ZU-1745
Videoeingang:
Videoausgang:
Reichweite:
Anschlussart:
Zulässige Arbeitstemperatur:
Abmessungen:
Gewicht:
Lieferumfang:
Datenblatt:
L-ZU-1740
Videoeingang:
Videoausgang:
Auflösung:
Reichweite:
Anschlussart:
Spannungsversorgung:
Zulässige Arbeitstemperatur:
Abmessungen:
Gewicht:
Lieferumfang:
Datenblatt:

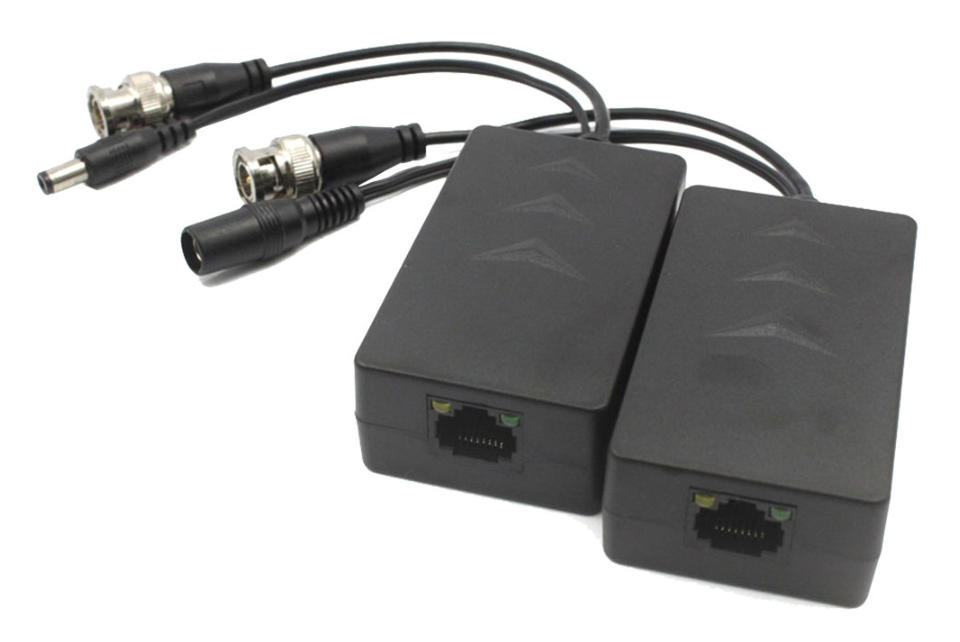

Der L-ZU-1740 ist ein passiver HD-CVI Balun mit
der Möglichkeit der zusätzlichen
Spannungsversorgung an Kameras (12VDC, bis
zu 8W, je nach Entfernung und
Spannungsversorgung). Videosignal und
Spannungsversorgung werden über UTP Cat
5e/6 Kabel übertragen (RJ45 Anschlüsse).
Hierzu werden zusätzlich 24-36VDC eingespeist.
(Netzteil nicht im Lieferumfang)
HD-CVI / TVI / AHD
HD-CVI / TVI / AHD
720p / 1080p
24VDC: 0-100m: Ausgang 12VDC/8W
100-200m: Ausgang 12VDC/6W
200-300m: Ausgang 12VDC/3W
36VDC: 0-300m: Ausgang 12VDC/8W
Sender: Eingang BNC / Ausgang RJ45
Empfänger: Eingang RJ45 / Ausgang BNC
24-36VDC (für optionale Spannungsversorgung der
Kamera, Netzteil nicht im Lieferumfang)
-10 °C bis +55 °C
72,6mm(L) x 42,5mm(W) x 24,5mm(H)
57.4 g
Sender, Empfänger
L-ZU-1750
Videoeingang:
Videoausgang:
Spannungsausgang:
Reichweite:
Anschlussart:
Zulässige Arbeitstemperatur:
Abmessungen:
Gewicht:
Lieferumfang:
Datenblatt:
1 x BNC (HD-CVI/TVI/AHD/CVBS)
1 x BNC (HD-CVI/TVI/AHD/CVBS)
Spannungsausgang 12VDC
RG59:
Eingang 24VDC bis 100m 5W / bis 250m 3W
Eingang 36VDC bis 100m 9W / bis 250m 6W
bei RG59 max 300m, bei RG6 max 400m
jeweils Ein/Ausgang BNC 75 Ohm
-10 °C bis +55 °C
B: 78mm x H: 29mm x T: 22mm (jeweils)
153 g
Sender, Empfänger

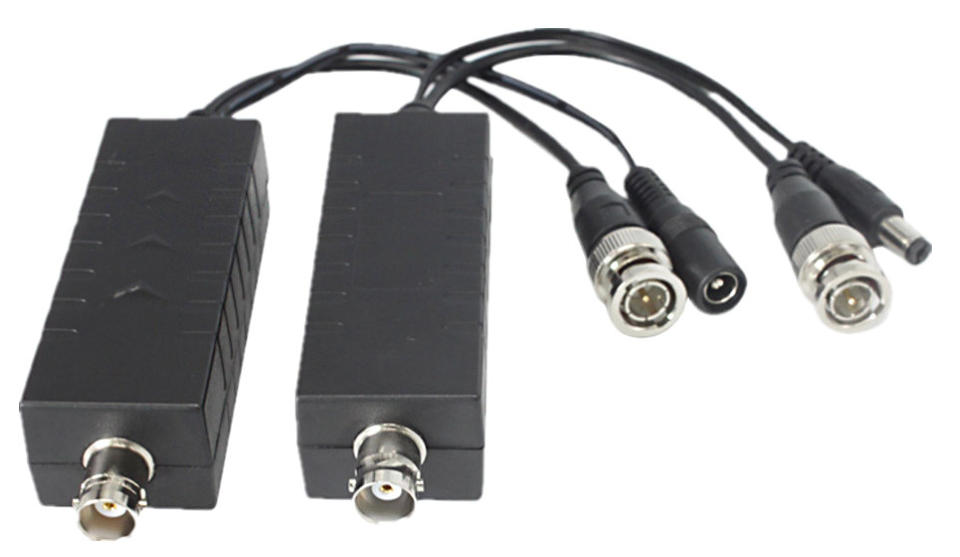

Der L-ZU-1750 ist ein Sender/Empfänger-Set für
die Übertragung von HD-CVI/AHD/TVI und
CVBS-Signalen bis 1080p mit
Spannungsübertragung (bis zu 12VDC/9W,
kabel- und entfernungsabhängig).
Spannungsversorgung (Sender) ist 24-36VDC,
Netzteil nicht im Lieferumfang
L-Tester
Videonorm:
Bildschirmgrösse:
Hintergrundbeleuchtung:
Aktive Bildelemente :
Videoein- Ausgang:
Beleuchtung:
Funktionen:
Bedienung:
Schnittstellen:
Spannungsausgang:
Audio Ein-/ Ausgänge:
Speicher:
Spannungsversorgung:
Zulässige Arbeitstemperatur:
Abmessungen:
Gewicht:
Lieferumfang:
Datenblatt:
NTSC/PAL
4“
LED (IPS)
800 x 480px
je 1 x BNC
LED Licht 2x35lm
u.a. Video- Aufzeichnung, -Screenshot und
Wiedergabe, IP-Kamera -Suche und -Konfiguration,
HD-CVI OSD Bedienung, PTZ-Steuerung
Wende-Keypad: 12-Tasten / 45 Tasten
RS485, USB
12VDC/2A, PoE+ (802.3at)
1 Eingang
8GB (intern)
7,4V Lithium-ionen Polymer Akku, 3000mA
Ladenetzteil im Lieferumfang
-10°C bis +55°C
190mm x 113mm x 37mm
1,6 kg
PoE Injektor, div. Kabel (12VDC Out, BNC,
Netzwerk, RS485, Audio, Mini USB, Multimeter Test),
Tasche, Trageriemen, Anleitung

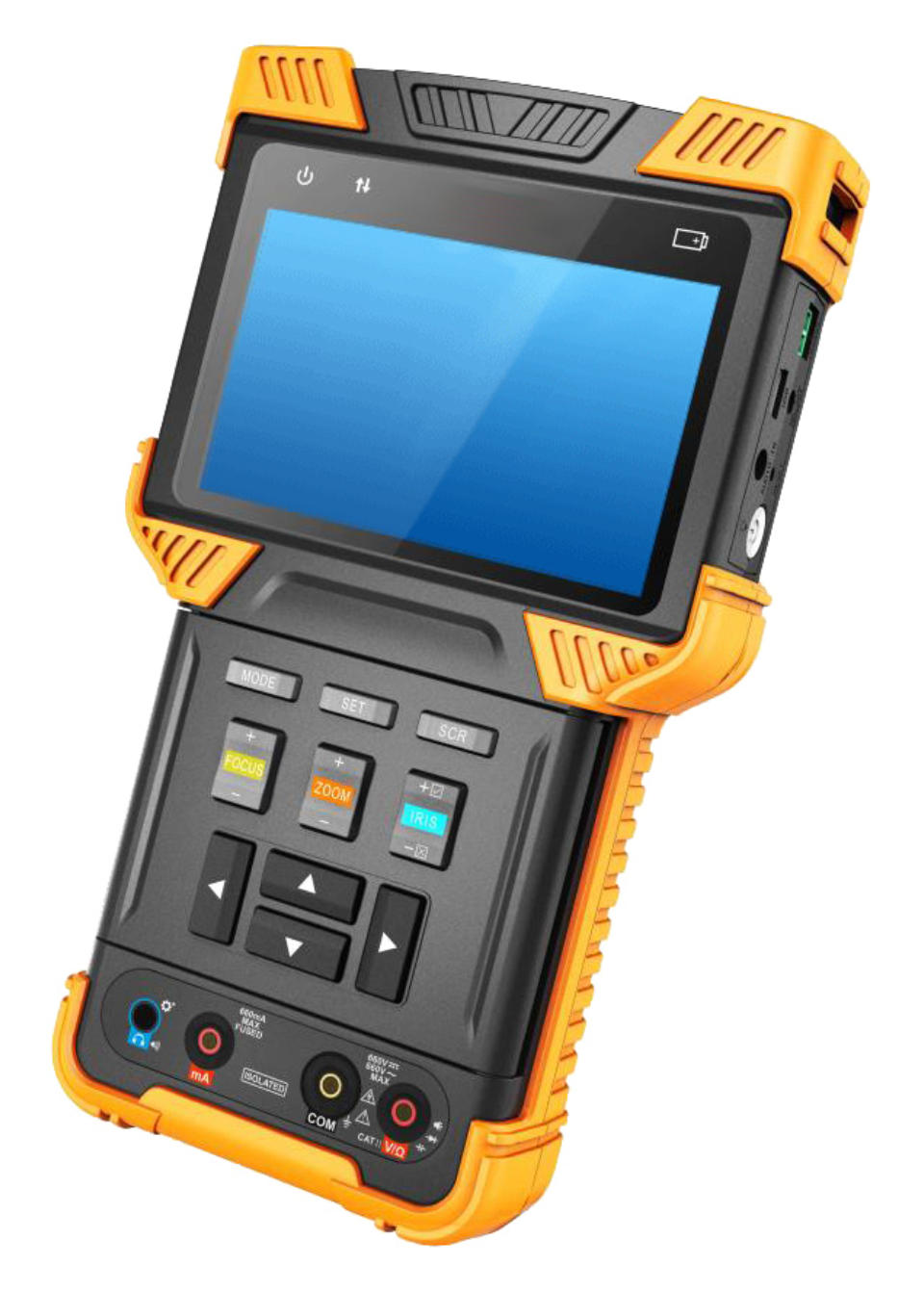

Der L-Tester ist ein 4" Farb-/Service-Monitor mit
TFT Display (800x480px, IPS) zum Einstellen
und Testen von Überwachungskameras direkt am
Montageort. Das Gerät bietet eine Vielzahl an
Funktionen zum Einstellen und Testen von IP-,
CVBS. und HD-Kameras (HD-CVI/AHD/TVI) bis
4K Auflösung und verfügt hierzu über
umfangreiche Anschlussmöglichkeiten
(2x1000Mbit RJ45, BNC in/out, RS485, Audio).
Der großzügig dimensionierte Akku des Gerätes
(3000mAh) garantiert viele Betriebsstunden und
versorgt einen Ausgang für den Anschluß einer
Kamera mit Spannung (12VDC/2A bzw.
PoE+/802.3at/25,5W max). Der Tester verfügt
über eine zuschaltbare LED-Leuchte
L-ZU-1715
Videoeingang:
Videoausgang:
Auflösung:
Spannungsversorgung:
Zulässige Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt:

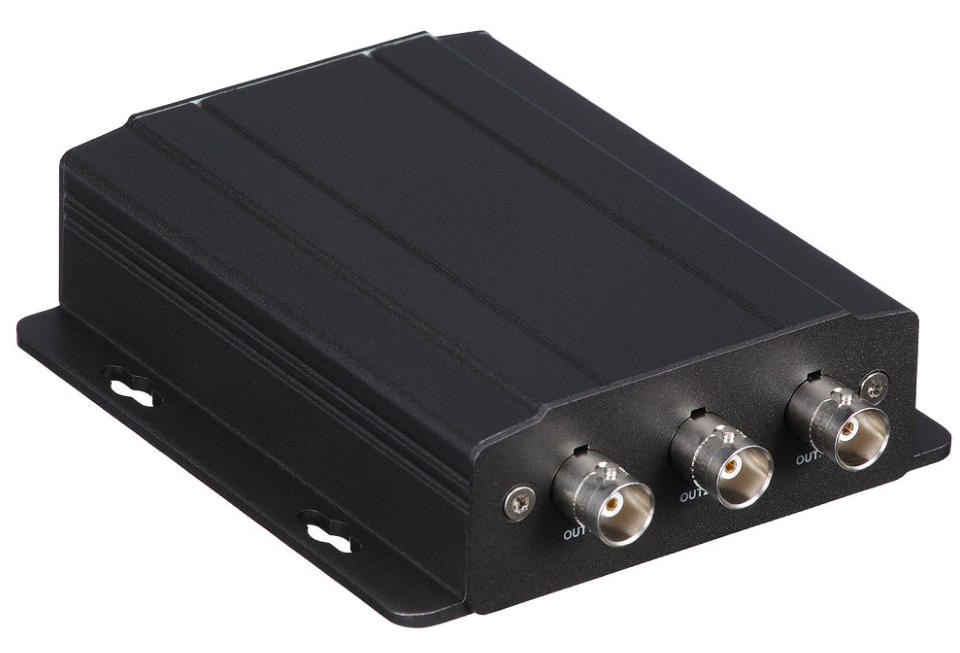

Die L-ZU-1715 ist ein HD-CVI Splitter mit einem
Eingang und 3 Ausgängen. Unterstützt werden
Auflösungen bis 720p mit bis zu 60bps und
1080p mit bis zu 30bps. Der Verteiler verfügt
über einen aussergewöhnlich grossen
Temperatureinsatzbereich von -40°C bis +75°C.
Die Spannungsversorgung erfolgt über 12VDC
(Netzteil nicht im Lieferumfang).
1 x HD-CVI
3 x HD-CVI
unterstützt 720p bis 50bps / 1080p bis 25bps
12VDC, 5W (Netzteil nicht im Lieferumfang)
-40°C ~ +75°C
104,6mm(L) x 96,2mm(B) x 29,5mm(H)
200 g
lunaHD HD-CVI Übertragung / Galvanische Trennung / UTC Remotecontroller
HD-CVI, TVI, AHD und CVBS
HD-CVI, TVI, AHD und CVBS
5Hz ~ 70MHz
4KV 10/700us, per IEC61000-4-5
-20 °C bis +55 °C
42mm (L) x 22,5mm (B) x 16mm (H)
38g

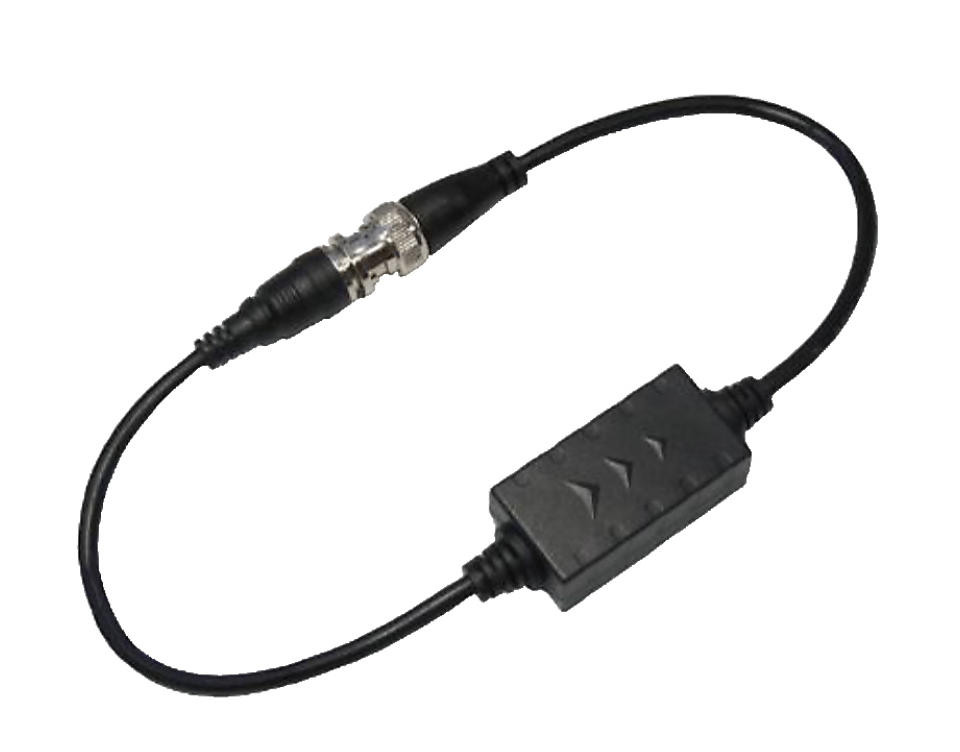

Der L-ZU-1770 ist ein passiver, galvanischer
Video-Trenntrafo (geeignet für HD-CVI) und dient
zur Vermeidung von Brummschleifen im
Videosignal, die aufgrund eines Potentialgefälles
bei größeren Entfernungen auftreten können. Der
L-ZU-1770 wird einfach an der Rekorderseite
zwischengeschaltet und filtert diese Störsignale
heraus. Durch seine geringe Grösse ist er flexibel
auch in bestehende Systeme integrierbar
L-ZU-1770
Videoeingang:
Videoausgang:
Bandbreite:
Überspannungsschutz:
Zulässige Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt:
lunaHD HD-CVI Splitter / Testmonitor
L-ZU-1760
Format:
Abmessungen:
Gewicht:
Spannungsversorgung:
Datenblatt:

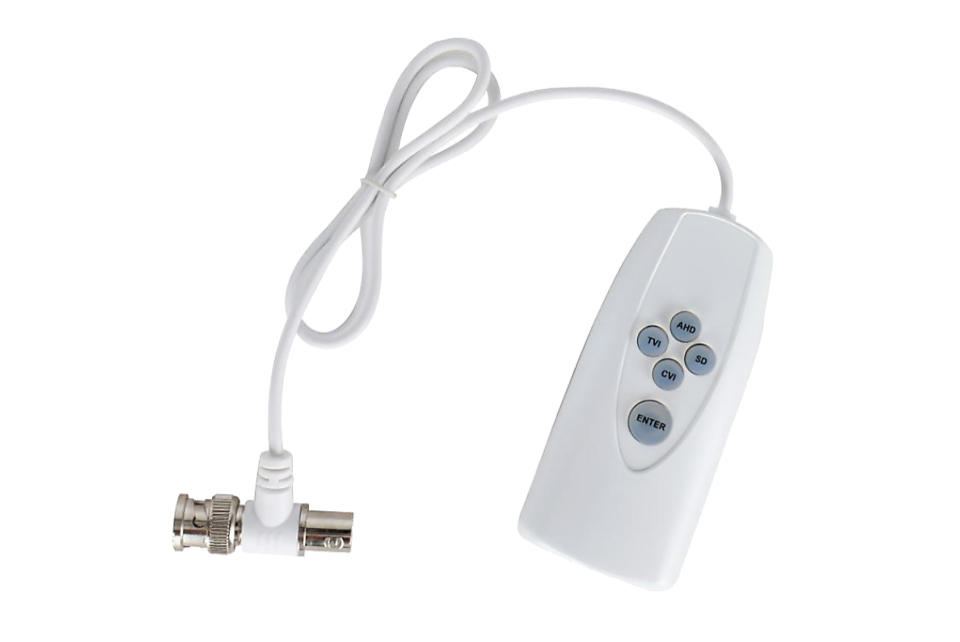

Der UTC Controller L-ZU-1760 dient zur
Steuerung des OSD-Menüs von
Überwachungskameras. Hierzu wird einfach in
das Videosignal eingeschleift (BNC-Stecker und
BNC-Buchse). Der Controller unterstützt HD-CVI,
AHD, HDTVI und CVBS. Eine LED zeigt das
aktuell eingestellte Format an. Die Kabellänge
am Controller beträgt ca. 56cm
Der Controllerunterstützt nur Multinormkameras
geeignet für HD-CVI/AHD/HDTVI/CVBS
wenn vom Gerät unterstützt
90mm (L) x 41mm (B) x 21mm (H)
Kabellänge 560mm
48g
2 Stck. AAA Batterien (im Lieferumfang)
L-MS-2804
Videoeingang:
Videoausgang:
Spannungsversorgung:
Spannungsausgang:
Reichweite:
Zulässige Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt:
4 x BNC (HD-CVI) bis 1080p
4 x BNC (HD-CVI) mit PoC bis 1080p
12~36VDC, 24VDC, 3A Netzteil im Lieferumfang
12VDC über PoC, max. 15,6W
bei RG59 bis 400
-10 °C bis +55 °
B: 183mm x H: 42mm x T: 105mm
650 g

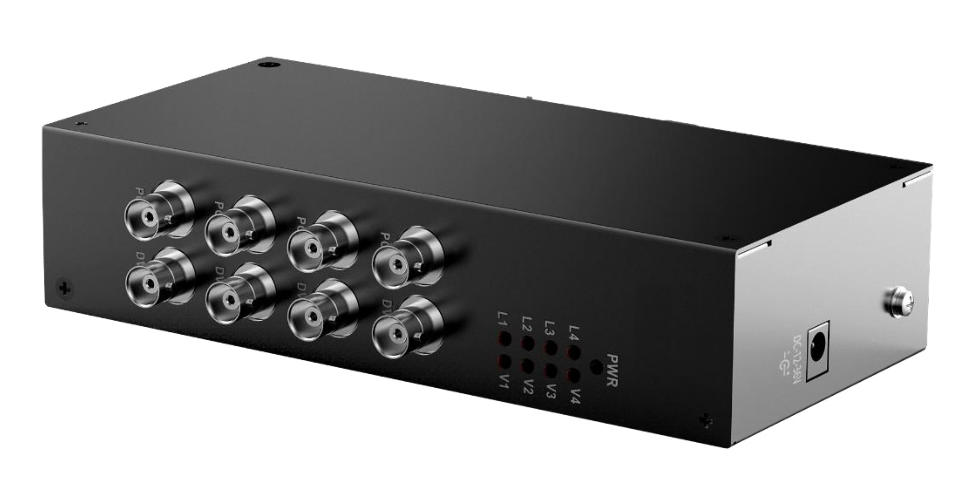

Der Midspan L-MS-2804 dient zur Einspeisung
einer PoC-Spannung (12VDC/max. 15,6W) zur
Übertragung über Koax an bis zu vier HD-CVI
Kameras (720p/1080p) über eine Strecke von
max. 400 Metern. Bis zu vier Kameras werden
dann kameraseitig entweder direkt mit Spannung
versorgt über BNC oder mit Hilfe des PoC
Splitters L-SP-2801 (separat erhältlich) auch über
12VDC per Hohlstecker. Die
Spannungsversorgung erfolgt über 12-36VDC,
im Lieferumfang befindet sich ein Netzteil
24VDC/3A

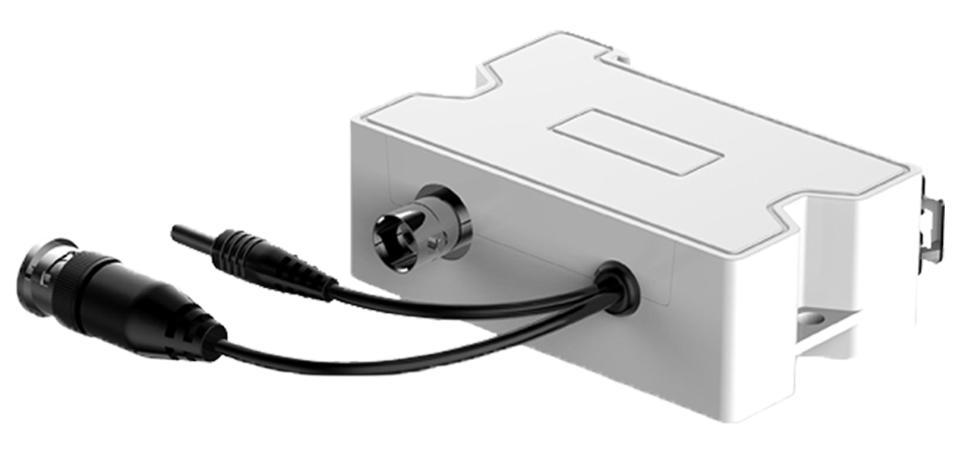

Der L-SP-2801 überträgt neben dem Videosignal
(BNC) eine ankommenende PoC-Spannung
(12VDC/max. 15,6W) an eine HD-CVI Kamera
(720p/1080p). Bei Kameras die PoC unterstützen
erfolgt dies über das gleiche BNC-Kabel,
ersatzweise steht ein normaler 12VDC
Hohlstecker zur Verfügung. Die
Spannungseinspeisung erfolgt über den PoC-
Midspan L-MS-2804 (separat erhältlich) und über
eine Strecke von bis zu 400m. Das Gehäuse ist
Hutschienen-geeignet.
1 x BNC (HD-CVI) bis 1080p
1 x BNC (HD-CVI) bis 1080p
PoC(BNC) oder 12VDC (Hohlstecker)
PoC, zuführend BNC über
L-MS-2804: bis 400
-30°C ~ +60°C
B: 79mm x H: 64mm x T: 27m
80 g
lunaHD HD-CVI Power over Coax (PoC) Midspan und PoC Splitter
L-SP-2801
Videoeingang:
Videoausgang:
Spannungsausgang:
Reichweite:
Zulässige Arbeitstemperatur:
Abmessungen:
Gewicht:
Datenblatt:
