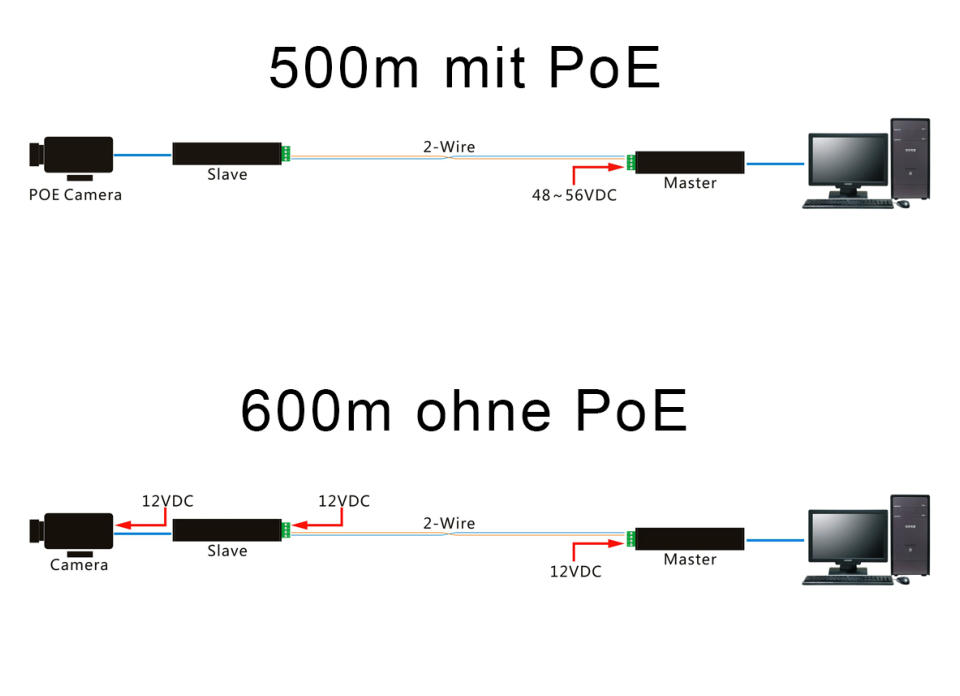

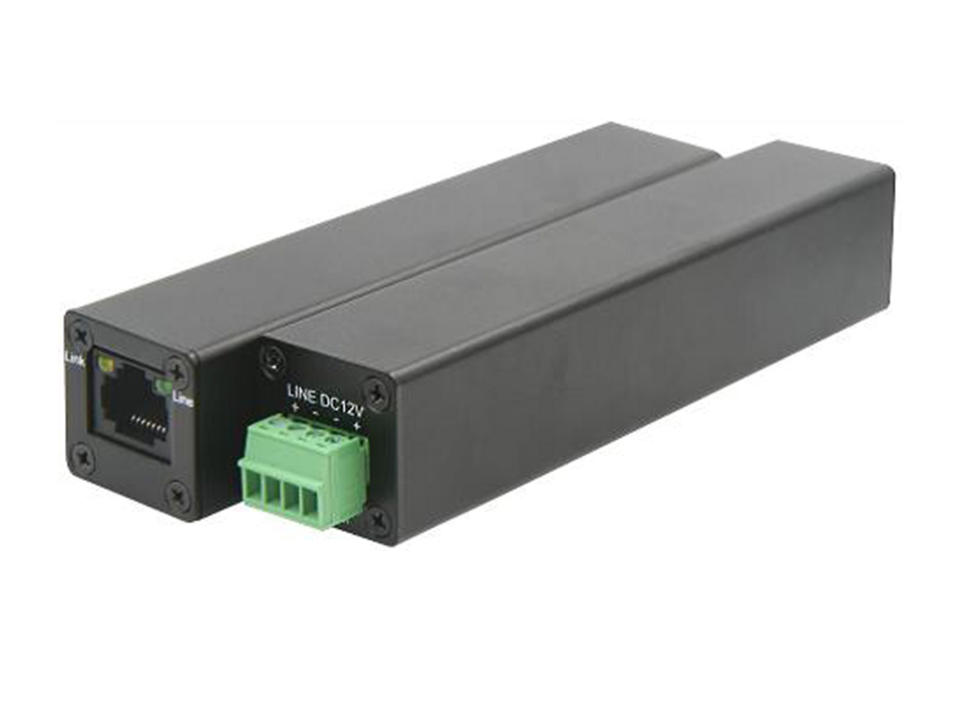

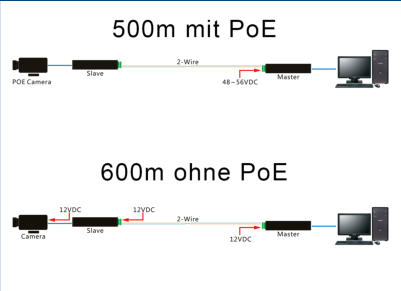

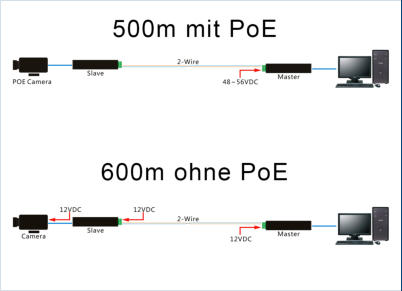

Ethernet PoE+ über Kaoxial RG-59 und Zweidraht

L-DE-5803

Aufnahmesensor: Auflösung: Kompression: Objektiv: Blickwinkel: IR-Sperrfilter: Tag/Nachtumschaltung: IR-Beleuchtung: IR-Reichweite: Lichtempfindlichkeit: Gegenlichtkompensation: Videoanalyse (IVS): Bildraten: Bitrate: Alarm Ein-/ Ausgänge: Audio Ein-/ Ausgänge: Netzwerk: Speicher: Spannungsversorgung: Schutzart: zul. Arbeitstemperatur: Abmessungen: Gewicht: Datenblatt:
1/2.5“ 4K Cmos 4k (3840x2160px). 1080p (1920x1080px), 720p (1280x720px) D1 (704x576px), CIF (352x288px) H.264H/H.264H+/H.265/H.265+ 2,7~12mm (Motorzoom), F1.6 39° ~ 102°(H) mechanisch Automatisch, einstellbar Manuell, Smart IR, Aus max. 50m Farbe: 0,05 Lux@F1.6 DWDR, BLC, HLC Stolperdraht, Eindringen, verlassenes/fehlendes Objekt Gesichtserkennung Mainstream: 4k bis 15bps, 3MP bis 25bps Sub Stream bis 15bps Third Stream bis 7bps H.264: 24k~10240Kbps, H.265: 1280k~7424Kbps 1/1 1/1 10/100 Base-TX Ethernet (RJ45) MicroSD, max. 128GB 12VDC/PoE, 12.5 Watt max. IP67 Wetterschutz, IK10 Vandalismusschutz -30 °C bis +60 °C Ø159,1mm x (H)117,9mm 0,85kg

L-EKK

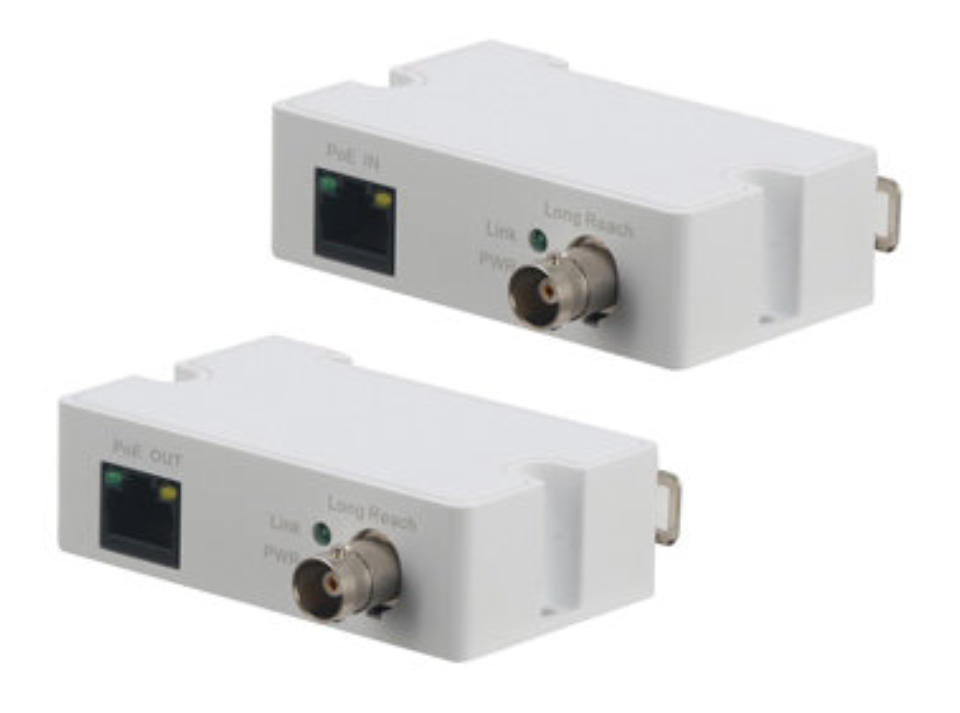

1-Kanal Sender/Empfänger Set  IP über Koax, PoE+ unterstützt Koax-Reichweite 350m

Ethernet-over-Coax-(EoC-)Transceiver mit PoE-Stromversorgung

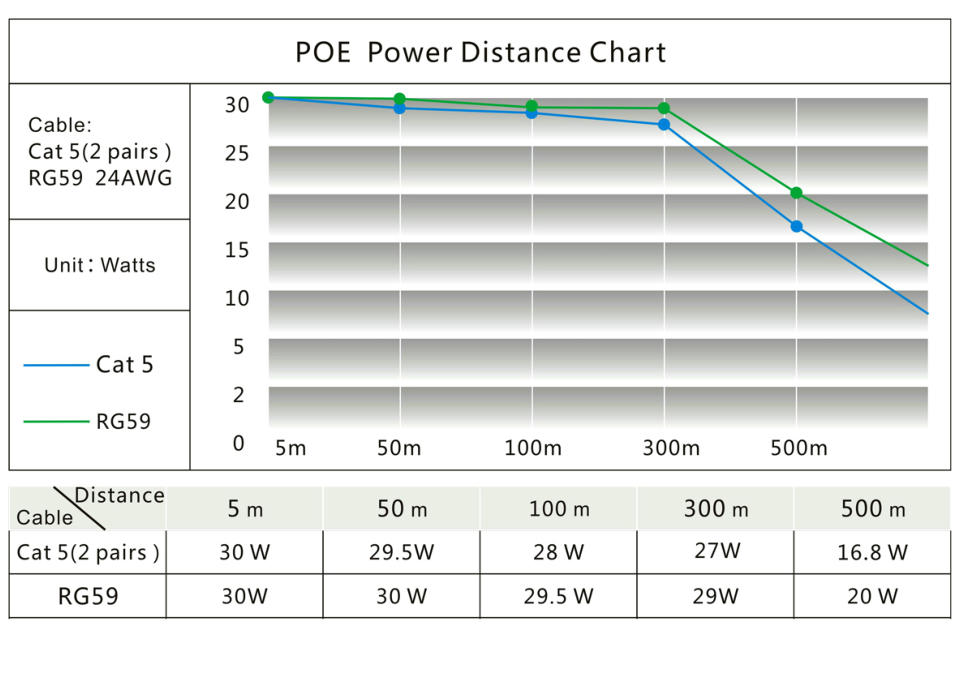

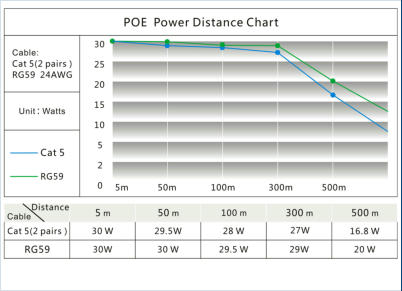

Der NVT Modell NV-EC1701 Ethernet-over-Coax- (EoC-) Transceiver ist ein kompakter Medienwandler, der die Übertragung von 10/100-Base-T-Ethernet und PoE-Strom mittels Koaxialkabel ermöglicht. Diese EoC-Geräte werden typischerweise in alten Anlagen eingesetzt, wo existierende Koaxialkabel wieder als Teil einer Aufrüstung auf IP-Kameras verwendet werden. 48 VDC-Spannung, Klasse 2, wird an einen Transceiver übertragen, der sie an bis zu vier abgesetzte Transceiver und deren PoE-Kameras weiterleitet. Diese Transceiver sind extrem einfach in der Bedienung. Es müssen keine IP- oder MAC-Adressen konfiguriert werden. Status-LED zeigen Spannung- und Link Konnektivität/Aktivität für RJ45- und BNC-Anschlüsse an. Das NV-EC1701 wird durch NVTs preisgekrönten Kundendienst unterstützt und kommt mit einer limitierten Lebenszeitgarantie. Unterstützte Entfernung und Zahl der Geräte sind oft aufgrund des Spannungsabfalls entlang der Leitung kleiner. Siehe Tabelle für Stromübertragungsdistanz.
Übertragungs-Set für einen Kanal IP Daten und Power über Koaxialkabel (mit PoE+-Unterstützung). Das Set besteht aus einem Sender (IP auf Koax) und einem Empfänger (Koax auf IP). Die max. Reichweiten betragen für die Koax- Übertragungsstrecke 350m (RG-59) bzw. 500m (RG-6) zuzüglich jeweils 100m für die beiden angeschlossenen CAT-5 UTP Strecken. Die unterstützten TCP- Raten betragen 36mbit/s (Downlink) und 11Mbit/s (Uplink). Im Lieferumfang befindet sich ein 48VDC Netzteil.
L-EKK Download Datenblatt als PDF Datenrate:   downlink: 36Mbit/s, uplink: 11Mbit/ Funktionen: unterstützt PoE+ Leistung: 30 Watt Reichweite: RG-59 350m, RG-6 500m Spannungsversorgung: 48V DC Netzteil im Lieferumfang oder PoE+ IEEE 802.3 at zul. Arbeitstemperatur: -10 to +40˚C Abmessungen: jeweils L: 97 mm x B: 60 mm x H: 25 mm Gewicht: 0.3 kg Lieferumfang: Sender, Empfänger, Netzteil 48VDC
Übertragung 10/100-Base-T-Vollduplex-Ethernet bis 750 m* über Koax Versorgung von PoE-Kameras (oder anderen PoE-Geräten), bis 45 Watt Ein EoC-Transceiver am Ende des Netzwerkes kann bis zu vier abgesetzte Transceiver/IP-Kameras, mit BNC-T-Adaptern, unterstützen Einfache Konfiguration, kein PC erforderlich Bis zu vier Transceiver auf einem Racksystem NV-RM 8/10 oder einem Einbausatz NV-RMEC16 für den Anschluss von bis zu 16 Kameras 48 VDC wird über das Koaxialkabel an alle angeschlossenen Geräte geführt Transparente Unterstützung aller Netzwerkprotokolle (UDP , TCP/IP , HTTP , etc.) Fortschrittliche, 128-bit-AESverschlüsselte Übertragungs- und Stromversorgungstechnologie mit integriertem Schutz gegen transiente Störgrössen. Erhältlich in 1-4-Kamera-Systemsätzen Limitierte Lebenszeitgarantie
Modell NV-EC1701 RJ45-ETHERNET-SCHNITTSTELLE Anschluss:   RJ45,Auto-Crossover Kabeltyp für gespeiste Geräte: 4-Paar-Cat5 oder besser Entfernung: bis 100m Geschwindigkeit: 10/100-Base-T,Halb-/Vollduplex,Autonegotiation, Auto-MDI/MDIX,Cross-Over Datendurchsatz: 80 Mbps ±10% nutzbare Bandbreite pro Netzwerk Beispiel: Vier Megapixel-Kameras,die sich ein Koaxialnetzwerk teilen und   je 20 MbpsVideo-Streams senden Netzausgang: Diese Stromversorgungsgeräte (PSE - Power Sourcing Equipment) unterstützen energieaufnehmende Geräte (PD Powered Devices) bis zu      45Watt* Geschaltete 48VDC-Ausgänge erscheinen an Pin 4&5 und 7&8 und besitzen Überstrom- und Transientenschutz.    Das Interface führt PoE-  Auto-Discovery durch. KOAXIAL-/ GEBÄUDEKABELSCHNITTSTELLE Anschluss:   BNC,RG-59/U oder ähnlich Es werden bis zu vier Koaxialkameras unterstützt Entfernung: bis 750m Übertragungstechnologie: Übertragungstechnologie: BETRIEBSUMGEBUNG / ABMESSUNGEN zul. Arbeitstemperatur: -10 to +50˚C Abmessungen: L: 100 mm x B: 38 mm x H: 33 mm Gewicht: 0.12 kg NV-EC1701-KIT1 NV-EC1701-KIT2 NV-EC1701-KIT3 NV-EC1701-KIT4 Einzelkamera-EoC-Übertragungssystem Zweikamera-EoC-Übertragungssystem Dreikamera-EoC-Übertragungssystem Vierkamera-EoC-Übertragungssystem Beinhaltet: Beinhaltet: Beinhaltet: Beinhaltet: 2 x NV-EC1701Transceiver 3 x NV-EC1701Transceiver 4 x NV-EC1701Transceiver 5 x NV-EC1701Transceiver 1 x NV-PS48-60W Netzteil 1 x NV-PS48-60W Netzteil 1 x NV-PS48-60W Netzteil 1 x NV-PS48-60W Netzteil   1 x NV-BNCT 1 x NV-EC4BNC 1 x NV-EC4BNC Download als PDF Datenblatt Systemdiagramm Systemdiagramm    PoE ab Zentrale max.4.5 W / Kamera PoE lokal max.45 W / Kamera
