Full D1 MPEG-4 ASP High-Speed-Dome
|
| |
|
IP Dome FP1 |
|
Indicateurs de performance |
-
Caméra SpeedDome MPEG-4 ASP pour vidéo over IP
-
Résolution 720 x 576 pixels (Full D1) avec 25 Images/s
-
Dual Stream LAN et WAN
-
Serveur web intègre
-
Détecteur vidéo intelligent
-
QoS (L2 & L3)
-
Option jour/nuit
-
Entrées et sorties alarme
-
Commande et configuration avec Internet Explorer ou
ACTI Streaming Activator
-
Zoom optique x
18 et numérique x 4 (zoom total x 72)
-
Version jour/nuit avec zoom
optique x 23 et numérique x 10 (zoom total x 230) -
IP Dome EP7 conforme au degré de protection IP66 et aux
spécifications NEMA 4-
Large plage
dynamique
-
Autofocus
continu
-
Retournement
automatique proportionnel, CAG, synchro secteur et balance des blancs
(sélection M/A par l'utilisateur)
|
|
Série
performante
Dès leur raccordement au réseau,
les caméras professionnelles IP de la série IP-Dome envoient des images
vidéo brillantes dans le réseau Ethernet local ou sur Internet par interface
WAN. La compression MPEG-4 ASP rapide permet une exploitation optimale de la
capacité de réseau. La largeur de bande de retransmission est adaptable aux
environnements de réseau correspondants. La compensation de la lumière
à contre-jour, la réduction de scintillement et les réglages automatiques du
gain sont réglés directement sur la caméra et sont ainsi protégés contre
toute manipulation intempestive.Flexibel, bedienfreundlich und sicher
Les caméras IP Dome sont
entièrement multicast : sur un réseau configuré correctement, les images
vidéo en direct peuvent être envoyées simultanément à plusieurs récepteurs
sans perte de qualité. Outre les données images numériques, il est également
possible de coder et de transmettre des signaux vidéo. Les caméras de la
série IP Dome conviennent à des tâches de surveillance très variées. Le
processeur performant permet, selon les besoins, d’effectuer des
programmations complexes par le biais de déclencheurs d’alarme divers, de
détecteurs de mouvements et de réactions automatiques diverses. Bien
entendu, il est possible de programmer à distance les caméras par réseau
local ou de n’importe quel endroit dans le monde entier par Internet.
Presque toutes les fonctions des deux caméras peuvent être réglées et
commandées à distance efficacement et en toute simplicité. Trois niveaux de
mot de passe ont été installés en guise de protection contre tout accès non
autorisé.
Des zones de visualisation masquée peuvent
être créées afin d'empêcher les utilisateurs de voir des images liées à des
secteurs sensibles. Des indicateurs, qui s'affichent sur l'écran du
moniteur, donnent la direction vers laquelle la caméra dôme pointe, la
direction vers laquelle elle se dirige et la valeur d'azimut (degré
d'inclinaison). La caméra dôme IP Dome EP7accepte jusqu'à 4 zones
définissables par l'utilisateur. Les possibilités avancées de cette caméra
en ce qui concerne les alarmes, lui permettent de gérer ces dernières en
interne, en externe via le contrôleur ou les deux à la fois. Une fonction de
retour à la "position d'origine" (Home) autorise les utilisateurs à
spécifier un prépositionnement, une séquence ou un modèle par défaut pour la
caméra dôme lorsqu'elle n’est pas utilisée. La caméra peut également fournir
des statistiques sur les utilisations Pan, Tilt, Zoom de façon à connaître
la fréquence des commandes qui lui sont adressées.
De nombreuses autres caractéristiques et fonctions sont disponibles, parmi
lesquelles une importante plage dynamique, un mode infrarouge, une
protection par mot de passe, des textes programmables générés par la caméra
et affichés à l'écran, ainsi que des paramétrages définissables par
l'utilisateur pour des fonctions comme la synchro sur la tension
d’alimentation, le zoom maximum, les indicateurs de direction, le
retournement proportionnel, le CAG et la balance des blancs.
|
|
Spécifications techniques |
|
IP
Dome
FP4 |
IP
Dome
FP1 |
IP
Dome EP7 Jour/Nuit |
| Système vidéo: |
PAL |
| Tension de fonctionnement: |
24VAC , (Bloc d`alimentation incl.) |
| Objectif: |
4,1 - 73,8 mm |
3.6-82.8mm |
| Capteur d`images: |
1/4"-IT-CCD, 752 × 582 pixels |
| Zoom: |
72 (18x optique 4x numérique) |
230 (23x optique 10x numérique) |
| Résolution horizontale: |
> 470 lignes |
couleur >470 lignes, n/b 550 lignes |
| Photosensibilité: |
1,0 Lux |
0,08 Lux (20 IRE, AGC allumé)
0,013 Lux noir/blanc |
Compensation de la lumière
a à contre-jour |
allumé, éteint |
| Balance des blancs: |
automatique, PWB |
| Interface de réseau: |
1 × RJ45, LAN, 10/100-Base-T, 1 × RJ45, WAN, 10/100-Base-T |
| Flux des données: |
25kB ... 3,0 Mbit/s |
| Protocoles: |
TCP, UDP, IP, HTTP, DHCP, PPPoE |
| Fréquence de changement de
l’image: |
max. 25 images/sek Full D1 (720x576) |
| Résolution vidéo: |
Full D1 720x576, CIF 352x288 , QCIF 176x144 |
| Protocoles de codage: |
MPEG-4 ASP |
| Entrée audio: |
1, TTL, terminal block |
| Entrée de l’alarme: |
1, TTL, terminal block |
|
Vitesse manuelle Pan/Tilt: |
0,5°-140° /s |
| Vitesse préposition. Pan/Tilt: |
300° /s, max. |
| Excursion Pan: |
360° (continus) |
| Excursion TILT: |
90° |
| Nombre de prépositionnements: |
jusqu`à
80 selon le système d`exploitation |
| Modèles programmables: |
4 |
| Zones masquées programmables: |
|
4 |
| Balance des blancs: |
Suivi automatique de la balance des
blancs (ATW) via l'objectif (TTL) |
| Wetterschutz: |
montage intérieur sur plafond en dur |
Caisson intérieur |
Caisson extérieur, IP66, chauffage |
| Environnement de fonctionnement: |
-0 ... +40 °C (0 ... 95% sans condensation) |
-40 ... +60 °C (0 ... 95% sans condensation) |
| Poids: |
2,63 kg |
3,13 kg |
3,98 kg |
|
Diemensions (Ø × H) |
Hauteur du boîtier (au-dessus du plafond) 191mm |
218x 306 mm |
236x 306 mm |
|
Numéros de commande |

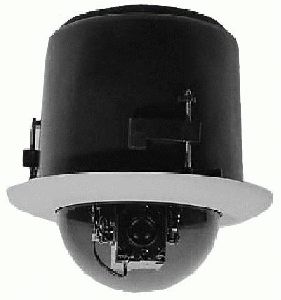

| IP Dome
FP4 |
MPEG-4 Caméra IP- High Speed-Dome - Haute définition -
montage intérieur sur plafond en dur
1/4" CCD Couleur, 470 lignes, f= 4,1- 73,8 mm, 1 Lux, angle d`image (H):
47°-2,7°, Transmission Real-time avec 25 Image/s CIF jusqu`à Full D1 (720 X
576), Flux des données 25K ~ 3M bps, détecteur vidéo, Digital I/O, 1X LAN
Port, 1X WAN Port, Entrée audio, Alimentation 12 VDC
Accessoires: Bloc d`alimentation, Logiciel, Guide (Anglais) |
grande |

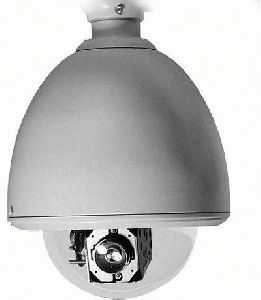

| IP Dome
FP1
|
MPEG-4 Caméra IP- High Speed-Dome - Haute définition -
caisson intérieur
1/4" CCD Couleur, 470 lignes, f= 4,1- 73,8 mm, 1 Lux, angle d`image (H):
47°-2,7°, Transmission Real-time avec 25 Image/s CIF jusqu`à Full D1 (720 X
576), Flux des données 25K ~ 3M bps, détecteur vidéo, Digital I/O, 1X LAN
Port, 1X WAN Port, Alimentation 12 VDC
Accessoires: Bloc d`alimentation, Logiciel, Guide (Anglais) |
grande |

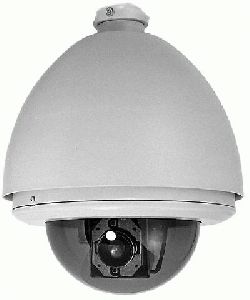

| IP Dome EP7
|
MPEG-4 Caméra IP- High Speed-Dome - Haute définition -
caisson extérieur, Jour/Nuit,
Zones masquées
1/4" CCD Couleur, 470/550 lignes, f=3.6-82.8 mm, Couleur 0.08 Lux n/b 0.013
Lux,
angle d`image (H): 53°-2,4°,
Transmission Real-time avec 25 Image/s CIF jusqu`à Full D1 (720 X 576), Flux
des données 25K ~ 3M bps, détecteur vidéo, Digital I/O, 1X LAN Port, 1X WAN
Port, Alimentation 12 VDC
Accessoires: Bloc d`alimentation, Logiciel, Guide (Anglais) |
grande |
|
|
IP Dome FP4 et FP1 version jour/nuit en option |
|
| |
