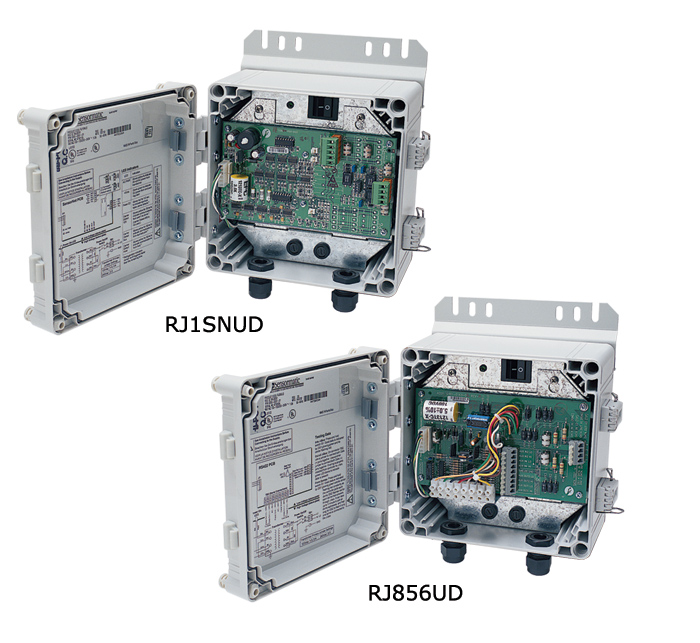

J-Box Anschlussbox / Netzteil SpeedDome®
|
| |
|
 |
-
SensorNet oder RS-422 Versionen
-
Wettergeschützt nach IP-66 / NEMA-4
-
Innen- oder Aussenmontage
-
Gehäuse mit Schnellverschluss und abschliessbar
-
Unterstützt SpeedDome Ultra und Optima,
Aussengehäuse
-
Diagnose LED
-
Anschlussschema im Gehäusedeckel
-
Blitzschutz für Daten und Speisung
|
|
Die wetterfesten Anschlussboxen eignen sich für die Speisung und
Steuerdaten für SpeedDome und SpeedDome Aussengehäuse. Jede J-Box
enthält einen einzelnen Eingang für SensorNet oder RS-422. Die J-Box
empfängt Daten vom kompatiblen Steuerpult und leitet diese weiter an die
Aussengehäuse oder SpeedDome. Die J-Boxen speisen die
SpeedDome Ultra/Optima im Aussenghäuse und sind IP66/NEMA 4 gegen
Feuchtigkeit, Staub, und Eis geschützt. Die eingehängte vordere
Abdeckung kann mit Sicherheitsschrauben gesichert werden und enthalten
zwei Schnellverschlüsse, die für eine weitere Sicherheit verschlossen
werden können. Das Innere der Abdeckung des Gehäuses enthält einen
Bauschaltplan, schnelle Montagevorschriften und Testverfahren, die zu
dieser J-Box spezifisch sind. Die J-Box enthalten einen EIN/AUS-
Schalter sowie Status-Diagnose-Led. Ein Blitzschutz innerhalb der J-Box
schützt die Geräte vor unerwarteten Spannungsschwankungen auf der
Spannungsversorgung und Datenleitungen.
|
|
Technische Daten |
|
RJ1SNUD-1 |
RJ856UD-1 |
RJ6SN |
| Eingangsspannung: |
200 ... 240VAC |
| Ausgangsspannung: |
26VAC |
28VAC |
| Ausgangsstrom: |
2.4 A |
5 A |
| Kommunikationsprotokoll: |
SensorNet |
RS-422 |
SensorNet |
| Belastung SpeedDome: |
max. 2 SpeedDome |
max. 6 SpeedDome |
| Belastung Aussengehäuse: |
max. 1 Aussengehäuse |
max. 2 Aussengehäuse |
| Betriebsumgebung: |
-40 ... +50 °C (0 ... 95 % rel. Luftfeuchtigkeit, nicht
kondensierend) |
0 ... +50 °C (0 ... 95 % rel. Luftfeuchtigkeit, nicht
kondensierend) |
| Wetterschutz: |
IP66 / Nema 4 |
IP66 / Nema 4 |
Innenanwendung |
| Gewicht: |
3,7 kg |
3,7 kg |
8,5 kg |
|
Abmessungen (H x B x T): |
200 x 200 x 132 mm |
200 x 200 x 132 mm |
320 x 210 x 160 mm |
|
Bestellinformationen |
| RJ1SNUD-1 |
Anschlussbox und Netzgerät, SensorNet, für 1 Dome®
Aussengehäuse, mit Blitzschutz,
Sensornet |
Produktbild
gross
Datenblatt |
| RJ856UD-1 |
Anschlussbox und Netzgerät, SensorNet, für 1 Dome®
Aussengehäuse, mit Blitzschutz,
RS422 |
| RJ6SN |
Anschlussbox und Netzgerät, SensorNet, für 2 Dome®
Aussengehäuse oder 6 Innendome, mit Blitzschutz,
Sensornet |
Produktbild
gross
Datenblatt |
|
